Erzeugen eines Augendiagrammes


Max24
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 60
Anmeldedatum: 29.06.14
Wohnort: Deutschland
Version: ---
     Beitrag Verfasst am: 05.07.2015, 17:07     Titel: Erzeugen eines Augendiagrammes
  Antworten mit Zitat
Hi!

Ich habe Probleme mit dem eyeObj von Matlab.
Eigentlich soll ein 60000-Sample langer Vektor mit Bitdaten als Augendiagramm erzeugt werden.

Die Daten wurden von einem Oszilloskop eingelesen bei 4 Gigasamples/s, für ein 1 Mhz_Signal. Spitze-Spitze beträgt 100 mV.
Das Objekt kriegt das aber leider nicht gebacken. Ich habe die Vermutung, dass eventuell zu wenig Zwischenpunkte existieren.

Im Anhang befindet sich der Plot des Signals und das entsprechende Augendiagramm.

Vielleicht kann mir wer was zu den Parametern sagen?

Grüße,
Max

 Beschreibung:

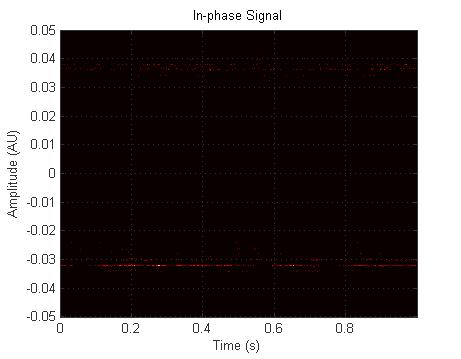

Augendiagramm

Download
 Dateiname:  eye.jpg
 Dateigröße:  17.08 KB
 Heruntergeladen:  474 mal
 Beschreibung:

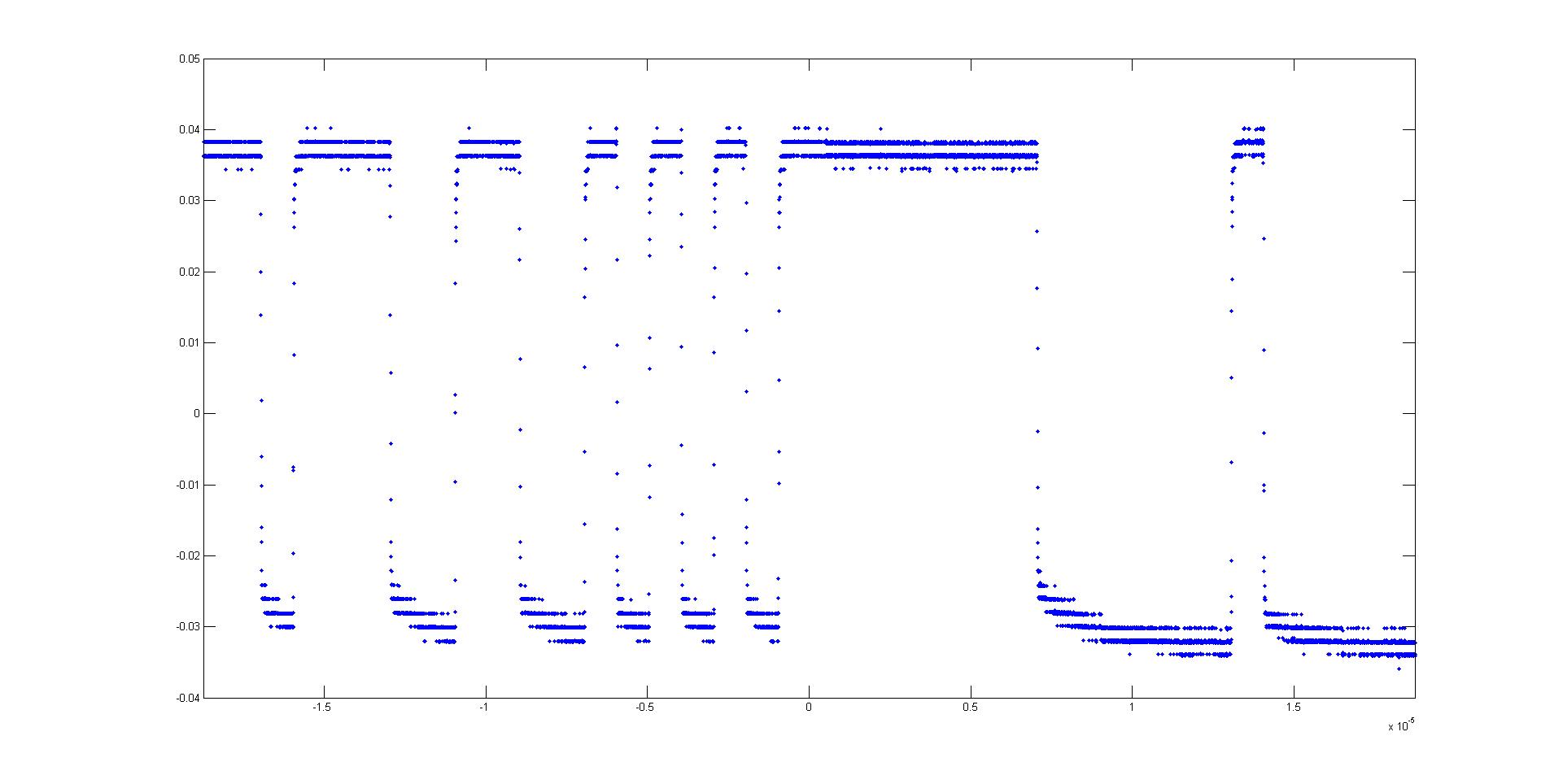

Plot

Download
 Dateiname:  Bit.jpg
 Dateigröße:  89.79 KB
 Heruntergeladen:  481 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.07.2015, 18:33     Titel:
  Antworten mit Zitat
Hallo,

welche Funktion nutzt du denn, und mit welchen Parametern?

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Max24
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 60
Anmeldedatum: 29.06.14
Wohnort: Deutschland
Version: ---
     Beitrag Verfasst am: 05.07.2015, 18:43     Titel:
  Antworten mit Zitat
Hi!

Im Grunde nutze ich folgendes Codebeispiel:

Code:

H = commscope.eyediagram('SamplingFrequency', 10000, ...
                         'SamplesPerSymbol', 100, ...
                         'SymbolsPerTrace', 2, ...
                         'MinimumAmplitude', -0.05, ...
                         'MaximumAmplitude', 0.05, ...
                         'AmplitudeResolution', 0.00100, ...
                         'MeasurementDelay', 0, ...
                         'PlotType', '2D Color', ...
                         'PlotTimeOffset', 0, ...
                         'PlotPDFRange', [0 1], ...
                         'ColorScale', 'linear', ...
                         'RefreshPlot', 'on');

update(H,Messdaten)

Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.07.2015, 19:12     Titel:
  Antworten mit Zitat
Hallo,

ah, und was hat das jetzt mit eyeObj zu tun?
Hast du denn mal versucht, den Befehl mit Default-Parametern aufzurufen?

Ansonsten wäre es hilfreich, wenn du die tatsächlichen Daten zur Verfügung stellst, mit denen das Problem auftritt.

Ich würde das Thema auch eher im Bereich Signalverarbeitung ansiedeln. Vielleicht kann das ja ein Admin verschieben.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
Verschoben: 05.07.2015, 19:26 Uhr von Winkow
Von Objektorientierte Programmierung nach Signalverarbeitung

Max24
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 60
Anmeldedatum: 29.06.14
Wohnort: Deutschland
Version: ---
     Beitrag Verfasst am: 05.07.2015, 20:18     Titel:
  Antworten mit Zitat
Harald hat Folgendes geschrieben:
Hallo,

ah, und was hat das jetzt mit eyeObj zu tun?
Hast du denn mal versucht, den Befehl mit Default-Parametern aufzurufen?

Ansonsten wäre es hilfreich, wenn du die tatsächlichen Daten zur Verfügung stellst, mit denen das Problem auftritt.

Ich würde das Thema auch eher im Bereich Signalverarbeitung ansiedeln. Vielleicht kann das ja ein Admin verschieben.

Grüße,
Harald


Auch mit Defaultwerten komme ich auf dieselben Werte.
Die csv kann ich hier leider nicht hochladen.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.07.2015, 21:06     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Die csv kann ich hier leider nicht hochladen.

warum nicht?
Sind die Daten vertraulich? Dann generiere bitte ähnliche Daten, die das Problem auch aufweisen.
Ist .csv hier nicht zugelassen? Dann zippe es halt.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Max24
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 60
Anmeldedatum: 29.06.14
Wohnort: Deutschland
Version: ---
     Beitrag Verfasst am: 07.07.2015, 13:43     Titel:
  Antworten mit Zitat
Sorry, ja zippen geht natürlich.
Im Anhang jetzt das csv als zip.
Die erste Spalte bezeichnet die Zeitachse, die 2. das Eingangssignal, das 3. das Ausgangssignal.

Grüße,
Max

1Mhz_Bitsignal.rar
 Beschreibung:

Download
 Dateiname:  1Mhz_Bitsignal.rar
 Dateigröße:  299.86 KB
 Heruntergeladen:  466 mal
Private Nachricht senden Benutzer-Profile anzeigen

Max24
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 60
Anmeldedatum: 29.06.14
Wohnort: Deutschland
Version: ---
     Beitrag Verfasst am: 08.07.2015, 16:51     Titel:
  Antworten mit Zitat
Kann mir hier wer helfen? Sad
