| code88 |
Forum-Fortgeschrittener
|
 |
Beiträge: 91
|
|
|
|
Anmeldedatum: 06.02.08
|
|
|
|
Wohnort: Meinisberg
|
|
|
|
Version: MATLAB Version 7.8.0.347 (R2009a)
|
|
|
|
 |
|
Verfasst am: 04.11.2009, 22:24
Titel: Erzeugen Woehler-Kurve
|
 |

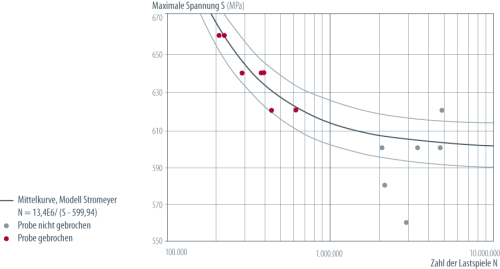

Um eine Ermüdungsfestigkeit eines Bauteils zu ermitteln, wird eine so genannte Woehler-Kurve erstellt (siehe Bild).
Nun besitze ich einige Datenpunkte, bei welcher Last und Zyklen die Prüflinge gebrochen sind. Wie kann ich nun aus den Punkten eine Kurve erstellen? Ich müsste dazu eine Interpolation oder Regression durchführen. Jedoch ist die Kurve am Anfang mit fast keinen Zyklen undendlich hoch (so was wie eine Asymthote oder Polstelle) und am Schluss mit unendlichen Zyklen nur noch ein konstanter Wert.
Wie ist das realisierbar?
| Beschreibung: |
|
Download |
| Dateiname: |
Bild_Woehlerkurve.png |
| Dateigröße: |
27.27 KB |
| Heruntergeladen: |
1687 mal |
|
|
|
|
|
|
|
|
|
