External Mode over Serial Communication



Blue
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 15.04.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2015, 09:45     Titel: External Mode over Serial Communication
  Antworten mit Zitat
Hallo,

ich benutze die Texas Instruments F28335 ControlCARD mit CCS v5. Ich habe soweit in Matlab alles eingestellt, damit die Codegenerierung funktioniert. Einfache Beispiele wie variable PWM-Ausgabe über ein Poti funktionieren.

Nun möchte ich den External Mode über die Serielle Schnittstelle (USB) benutzen. Es gibt dazu eine gute Hilfe von Matlab
http://de.mathworks.com/help/suppor.....serial-external-mode.html

Ich bin der Anleitung bis Punkt vier soweit gefolgt. Aber dann komme ich nicht weiter: ""4. Navigate to the Coder Target > Groups > External mode"

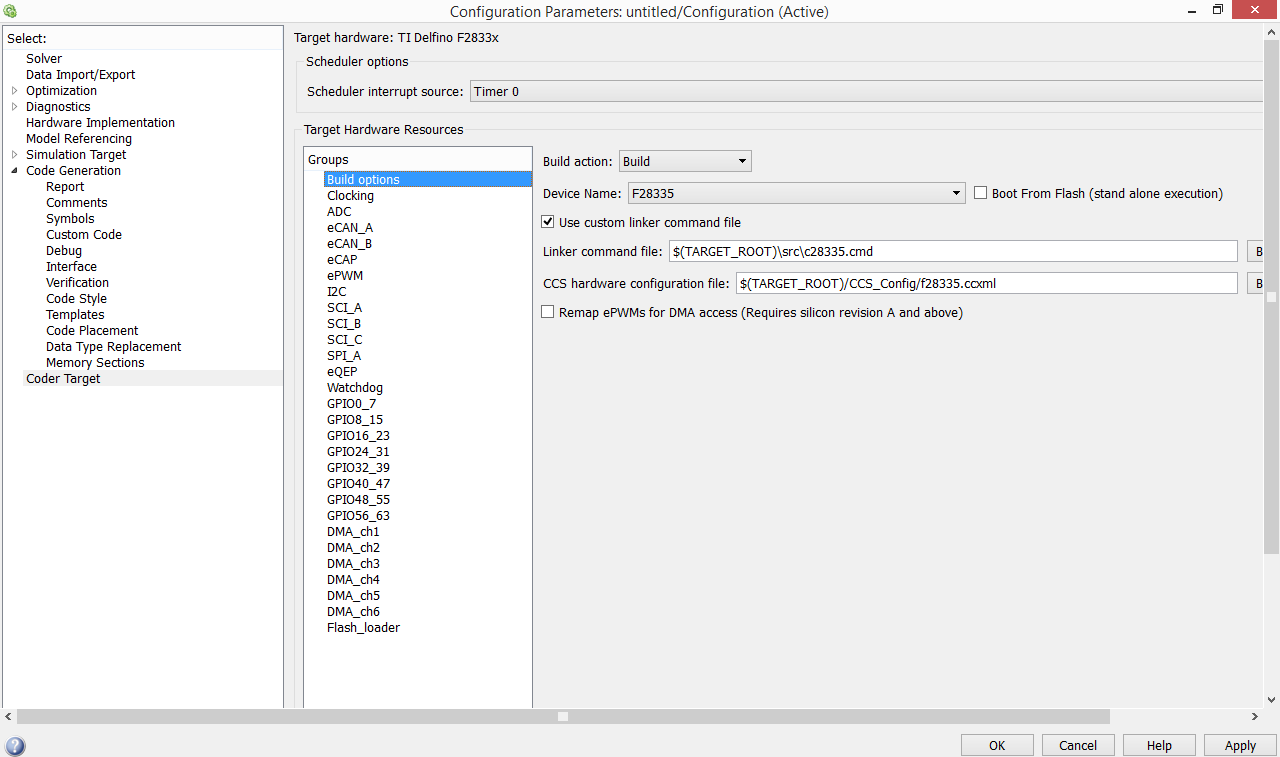

Unter 'Groups' finde ich keinen Unterpunkt 'External mode' (s. auch angehängte Datei)

Woran kann das liegen? In der Anleitung von Matlab verwenden sie ja auch den F28335. Fehlt mir eine Toolbox?

Ich habe eine 64-Bit Windows-Platform und eine 32-Bit Matlab Version (in einer der viele Hilfen von Matlab stand, dass der external Mode nur mit einer 32-bit Version funktioniert)


Folgende Student-Versionen habe ich:

MATLAB Version 8.4 (R2014b)

Simulink Version 8.4 (R2014b)

Aerospace Blockset Version 3.14 (R2014b)

Aerospace Toolbox Version 2.14 (R2014b)

Bioinformatics Toolbox Version 4.5 (R2014b)

Communications System Toolbox Version 5.7 (R2014b)

Control System Toolbox Version 9.8 (R2014b)

Curve Fitting Toolbox Version 3.5 (R2014b)

DSP System Toolbox Version 8.7 (R2014b)

Data Acquisition Toolbox Version 3.6 (R2014b)

Embedded Coder Version 6.7 (R2014b)

Fixed-Point Designer Version 4.3 (R2014b)

Fuzzy Logic Toolbox Version 2.2.20 (R2014b)

Gauges Blockset Version 2.0.9 (R2014b)

Global Optimization Toolbox Version 3.3 (R2014b)

Image Acquisition Toolbox Version 4.8 (R2014b)

Image Processing Toolbox Version 9.1 (R2014b)

Instrument Control Toolbox Version 3.6 (R2014b)

MATLAB Builder EX Version 2.5.1 (R2014b)

MATLAB Builder JA Version 2.3.2 (R2014b)

MATLAB Coder Version 2.7 (R2014b)

MATLAB Compiler Version 5.2 (R2014b)

MATLAB Report Generator Version 4.0 (R2014b)

Model Predictive Control Toolbox Version 5.0 (R2014b)

Neural Network Toolbox Version 8.2.1 (R2014b)

OPC Toolbox Version 3.3.2 (R2014b)

Optimization Toolbox Version 7.1 (R2014b)

Parallel Computing Toolbox Version 6.5 (R2014b)

Partial Differential Equation Toolbox Version 1.5 (R2014b)

RF Toolbox Version 2.15 (R2014b)

Real-Time Windows Target Version 4.5 (R2014b)

Robust Control Toolbox Version 5.2 (R2014b)

Signal Processing Toolbox Version 6.22 (R2014b)

SimDriveline Version 2.7 (R2014b)

SimMechanics Version 4.5 (R2014b)

SimPowerSystems Version 6.2 (R2014b)

SimRF Version 4.3 (R2014b)

Simscape Version 3.12 (R2014b)

Simulink 3D Animation Version 7.2 (R2014b)

Simulink Coder Version 8.7 (R2014b)

Simulink Control Design Version 4.1 (R2014b)

Simulink Design Optimization Version 2.6 (R2014b)

Simulink PLC Coder Version 1.8 (R2014b)

Simulink Real-Time Version 6.1 (R2014b)

Simulink Report Generator Version 4.0 (R2014b)

Simulink Verification and Validation Version 3.8 (R2014b)

Stateflow Version 8.4 (R2014b)

Statistics Toolbox Version 9.1 (R2014b)

Symbolic Math Toolbox Version 6.1 (R2014b)

System Identification Toolbox Version 9.1 (R2014b)

SystemTest Version 2.6.8 (R2014b)

Wavelet Toolbox Version 4.14 (R2014b)

 Beschreibung:

Download
 Dateiname:  external_Mode.png
 Dateigröße:  44.09 KB
 Heruntergeladen:  156 mal
Private Nachricht senden Benutzer-Profile anzeigen


Blue
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 15.04.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.04.2015, 07:32     Titel:
  Antworten mit Zitat
Kann mir jemand helfen???
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 21.04.2015, 08:21     Titel:
  Antworten mit Zitat
Hallo Blue,

Vielleicht liegt es an der Matlab-Version?
Auf jeden Fall ist die Frage sehr speziell. Hast Du schonmal den Technischen Support kontaktiert?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Blue
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 15.04.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.04.2015, 15:56     Titel:
  Antworten mit Zitat
Moin Jan,

ich habe vorher eine 64bit Matlab-Version gehabt und da ging es leider auch nicht...

Den Technischen Support habe ich kontaktiert, aber noch keine Antwort. Ich denke aber, dass sie mir nicht (viel) helfen werden, weil ich ja eine Studentenversion habe:
"Students: Technical support from MathWorks is available for activation, installation and bug-related issues. For additional help visit our student resource page or contact your instructor."


Beste Grüße
Blue
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 21.04.2015, 16:27     Titel:
  Antworten mit Zitat
Hallo Blue,

Zitat:
ich habe vorher eine 64bit Matlab-Version gehabt und da ging es leider auch nicht...

Ich meinte, dass Du eine Version von 2014 verwendest. Ist der Befehl vielleicht erst am 2015 dort zu finden? Ich kann gerade nur in der aktuellen Hilfe nachschauen.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Blue
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 15.04.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.04.2015, 19:13     Titel:
  Antworten mit Zitat
Moin Jan,

du hattest ABSOLUT den richtigen Riecher!!!

Die Funktion ist erst in der Version R2015a vorhanden. Folgendes schrieb der Support:

Zitat:
1. The documentation you are referring to is for R2015a.
2. The MATLAB you are working with in R2014b.
3. The capability for 'Signal Monitoring and Parameter Tuning with External Mode' is available from R2015a, so that is why you do not have the option.


Durch meine Studenten-Lizenz konnte ich schnell auf R2015a "upgraden" und siehe da, die Funktion ist vorhanden und es funzt!


Also, ganz große Klasse und vielen Dank !!!

Beste Grüße
Blue
Private Nachricht senden Benutzer-Profile anzeigen
