Falsche Simulink ausgabe IF-BLOCK



Muddi91
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 29.11.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.11.2017, 18:25     Titel: Falsche Simulink ausgabe IF-BLOCK
  Antworten mit Zitat
Hallo ich habe folgendes in Simulink modelliert:

Ich erhalte hierbei von einem Joystick immer 3 Werte welche sich im Rahmen
von -x bis +x ändern. Ist das Joystick unberührt so erhält man eine 0 ansonsten eine 1 an "Mode"

Mein Problem: Anfangs sind alle Werte bei 0 und 0 wird auch ausgegeben. Sobald jedoch sich eine 1 einstellt,
ändert sich der Wert nicht mehr zurück, obwohl alle Bedingungen dafür sprechen,
dass eine 0 ausgegeben werden muss. Ich habe das über eine Sutration versucht,
mit den grenzen -0.5 und +0.5, die Werte werden jedoch unverändert weitergegeben.
Könnte das daran liegen, dass die werte zu klein sind und sich zu schnell ändern?

Wie kann ich realisieren, dass bei einem wert von ungleich 0 eine 1 ausgegeben wird
und bei 0 eine 0 ausgegeben wird, ohne einen IF Block. Für schnell ändernde Werte.

Hoffe Ihr könnt mir helfen, Danke im voraus.

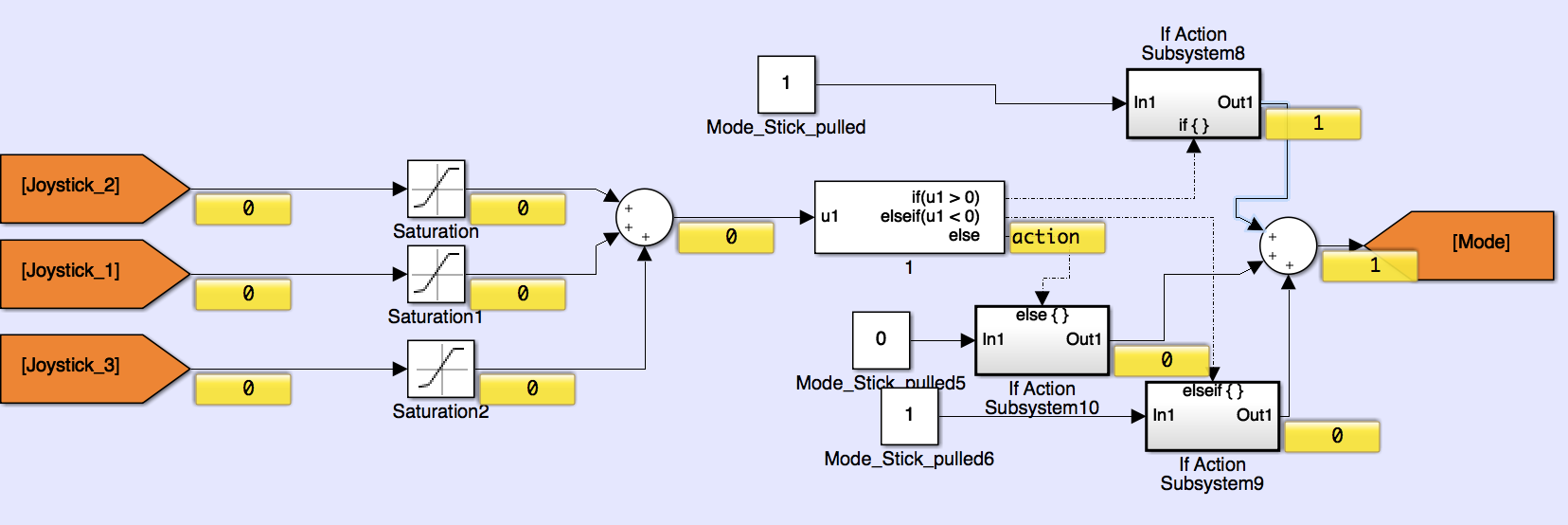

Bildschirmfoto .png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto .png
 Dateigröße:  140.13 KB
 Heruntergeladen:  39 mal
Private Nachricht senden Benutzer-Profile anzeigen


Muddi91
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 29.11.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.11.2017, 18:32     Titel:
  Antworten mit Zitat
ich habe nun die Joystick inputs als Konstante festgelegt.
Sobald sich einmal der Wert 1 eingestellt hat, gibt subsystem 8 immer die 1 aus...
