Verfasst am: 04.06.2009, 13:10 Titel: Graph plotten mit Daten und Datum Vektor

Ich möchte Daten plotten zu denen ein Datum dazugehören.

Der Datum Vektor hat folgende Stuktur:

'30.04.2009'
'30.04.2009'
'30.04.2009'
'30.04.2009'
'30.04.2009'

Der Daten Vektor

21 26.1000000000000 -29 0
20.3000000000000 22.5000000000000 -29 0
19.5000000000000 19.6000000000000 -29 0
18.8000000000000 17.4000000000000 -29 0
18.1000000000000 15.5000000000000 -29 0
17.4000000000000 13.9000000000000 -29 0

Wie kann ich das realisieren?

mit dem plot Befehl verlangt matlab double Werte und nicht cell.

Hat jemand ein Vorschlag?

Mit

Code:

datevec(ScanVektor{1}.Datum,'dd.mm.yyyy');

Funktion ohne Link?

kann ich zwar ein Datum daraus machen, doch das nützt auch nichts.

Code:

plot(Matrix{1}(:,1),ScanVektor{1}.Datum)
??? Error using ==> plot
Conversion to double from cell is not possible.

Funktion ohne Link?

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 04.06.2009, 13:53 Titel:

Hallo code88,

das würde ich mit datenum und datetick machen.

Code:

N = datenum(ScanVektor{1}.Datum,'dd.mm.yyyy');
plot(Matrix{1}(:,1),N)
datetick('y',23)

Funktion ohne Link?

Ein richtiges deutsches Datumsformat ist leider nicht so einfach.

Herzliche Grüße
Bijick
_________________

>> why

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 04.06.2009, 14:50 Titel:

super funktioniert bestens danke!

Nur habe ich leider ein Plot mit 2 Achsen also

Code:

plotyy(Matrix{i}(:,1),Matrix{i}(:,3),Matrix{i}(:,1),Matrix{i}(:,4))

Funktion ohne Link?

und mit dem

Code:

datetick('x',23)

Funktion ohne Link?

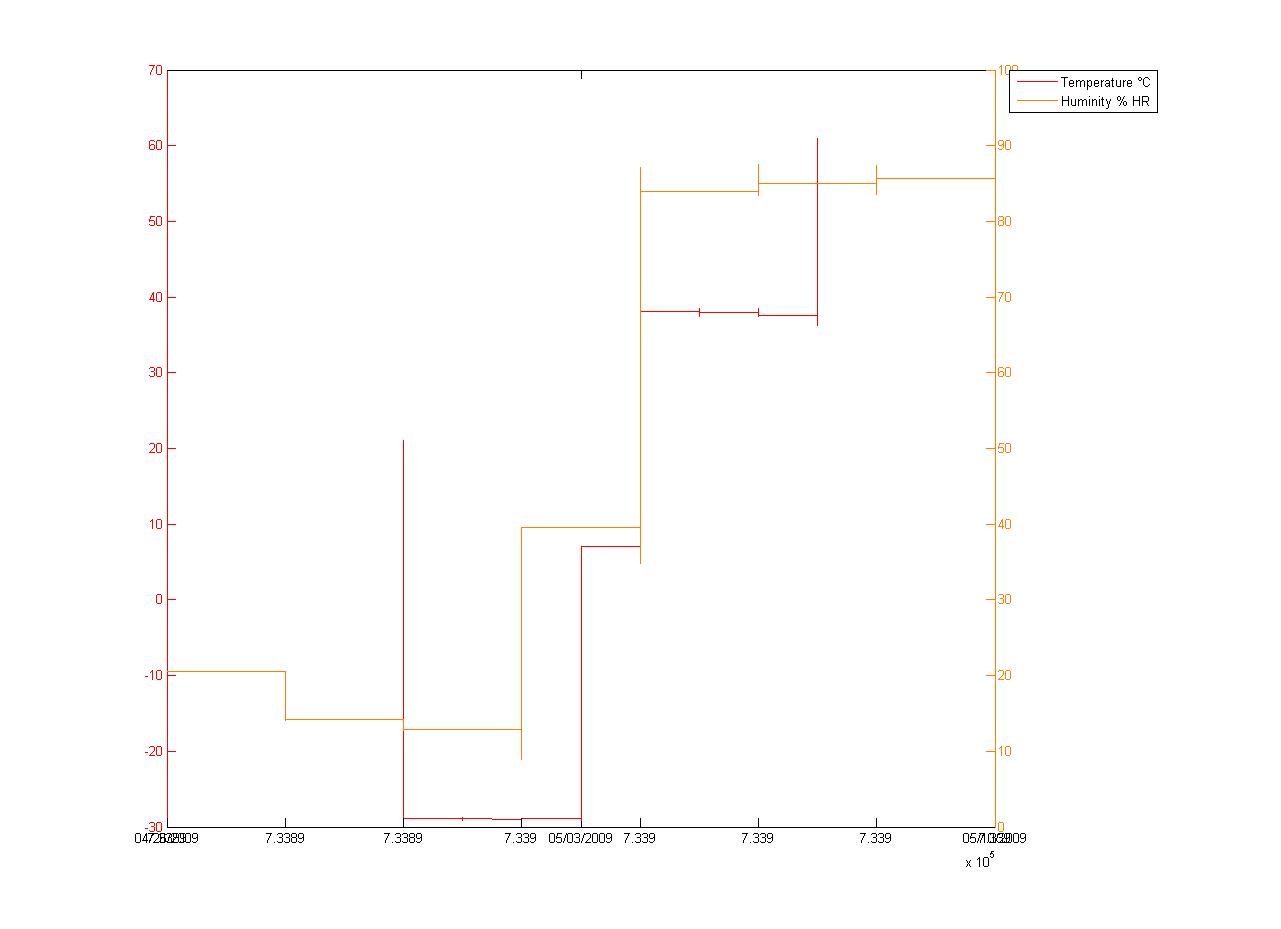

Befehl wird nur eine Skalierung umgewandelt. Die zweite Skalierung bleibt stehen und man kann nichts mehr lesen.

Kann mir da jemand helfen?


Beschreibung:

Download

Dateiname:


Dateigröße:

44.54 KB

Heruntergeladen:

1851 mal

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 04.06.2009, 17:14 Titel:

Ein weiterer Punkt ich kann die beide Y-Achsen nicht beschriften.

Die Matlab Hilfe:

[AX,H1,H2] = plotyy(x,y1,x,y2,'plot');

You can use the handles returned by plotyy to label the axes and set the line styles used for plotting. With the axes handles you can specify the YLabel properties of the left- and right-side y-axis:

set(get(AX(1),'Ylabel'),'String','Slow Decay')
set(get(AX(2),'Ylabel'),'String','Fast Decay')

ist irgendwie unverständlich.

steve

Ehrenmitglied


	Beiträge: 2.022

	Anmeldedatum: 03.09.07

	Wohnort: Wien

	Version: R2023b

Verfasst am: 04.06.2009, 17:49 Titel:

Was ist denn daran unverständlich?!

Ansonsten guck mal hier, da wurde das schon einmal gelöst.

Gruß
Alex
_________________

>> I told me to.

____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?

Bijick

Ehrenmitglied


	Beiträge: 914

	Anmeldedatum: 18.06.07

	Wohnort: Nürnberg

	Version: R2006b, R2008b

Verfasst am: 04.06.2009, 18:55 Titel:

Hallo code88,

das Datum müsste so klappen:

Code:

[ax,h1,h2] = plotyy(Matrix{i}(:,1),Matrix{i}(:,3),Matrix{i}(:,1),Matrix{i}(:,4));
datetick(ax,'x',23);

Funktion ohne Link?

Für die Beschriftung der y-Achsen mache es genau, wie in der Hilfe steht:

Code:

set(get(ax(1),'Ylabel'),'String','Dein String 1')
set(get(ax(2),'Ylabel'),'String','Dein String 2')

Funktion ohne Link?

Oder meinst Du etwas anderes mit Beschriftung?

Herzliche Grüße
Bijick
_________________

>> why

code88

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 91

	Anmeldedatum: 06.02.08

	Wohnort: Meinisberg

	Version: MATLAB Version 7.8.0.347 (R2009a)

Verfasst am: 01.07.2009, 09:24 Titel:

Genau das habe ich gesucht vielen Dank.
Nun bleibt noch die X-Achse Beschriftung, bei der der Befehl

Code:

datetick('x',23);

Funktion ohne Link?

Code:

datetick(ax,'x',23);

Funktion ohne Link?

funktioniert bei mir nicht

nur 1 X-Achse geändert wird.

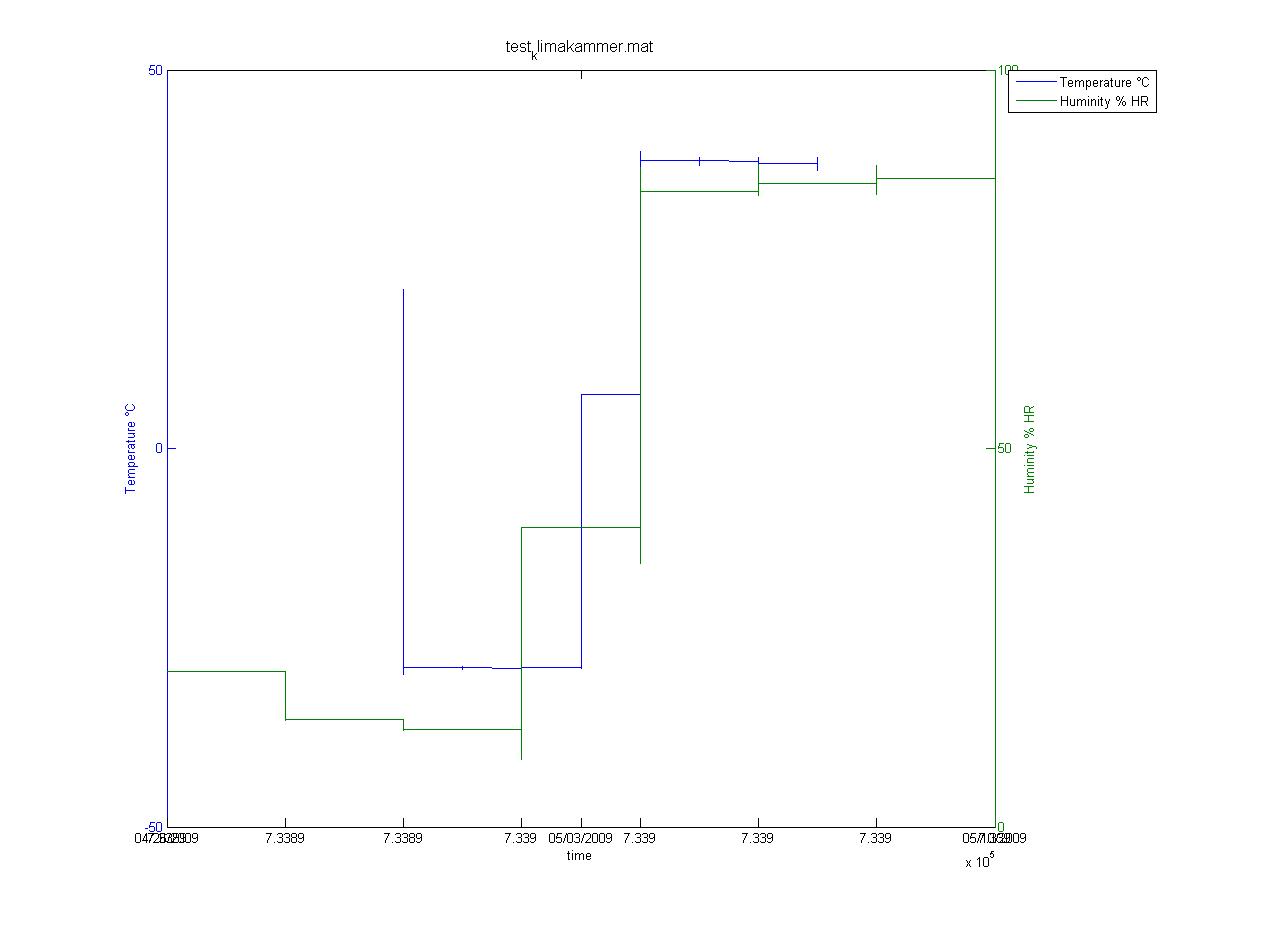

Das Resultat sieht man siehe Anhang


Beschreibung:

Download

Dateiname:


Dateigröße:

44.33 KB

Heruntergeladen:

1774 mal
