Gui als pdf exportieren



Avo
Forum-Anfänger

Forum-Anfänger


Beiträge: 12
Anmeldedatum: 04.12.17
Wohnort: ---
Version: 2016b
     Beitrag Verfasst am: 12.01.2018, 15:10     Titel: Gui als pdf exportieren
  Antworten mit Zitat
Hallo,

ich habe ein Tool mit Matlab-Guide erstellt und es geht jetzt daran, meine Arbeit zu dokumentieren, bzw eine Bediener-Handbuch zu erstellen. Da ich dies in latex mache, wäre es schön an hochauflösende Screenshots meines Tolls, oder besser noch vektorgrafiken zu kommen. Also dachte ich mir, als Ersteller des Tools kann ich da ein bisschen tricksen und bau mir einfach eine screenshotfunktion in mein Tool ein, welches mir die Hauptfigure abspeichert. Mein verwendeter Code:

Code:
set(handles.screenshot, 'Visible', 'off') %setzte screenshot button Visible off damit er nicht zu sehen ist
oldUnit = get(handles.figure1,'Units');
set(handles.figure1,'Units','inches');
pos = get(handles.figure1,'Position');
set(handles.figure1,'PaperPositionMode','Auto','PaperUnits','inches','PaperSize',[pos(3), pos(4)])
print(handles.figure1,'-dpdf','-r1200','.\screen.pdf');
set(handles.figure1,'Units', oldUnit);
set(handles.screenshot, 'Visible', 'on')



Theoretisch funktioniert alles so, praktisch sieht meine Pdf vollkommen anders aus als mein Tool.. z.B. sind Schrift und Farben anders und die Größe der UI elemente oder aber die ihrer Beschriftung passen nicht mehr..

Hat jemand Erfahrung mit diesem Thema und weiß was ich falsch mache? Auch Hinweise und Möglichkeiten sind immer Willkommen!

Besten Gruß,
Avo

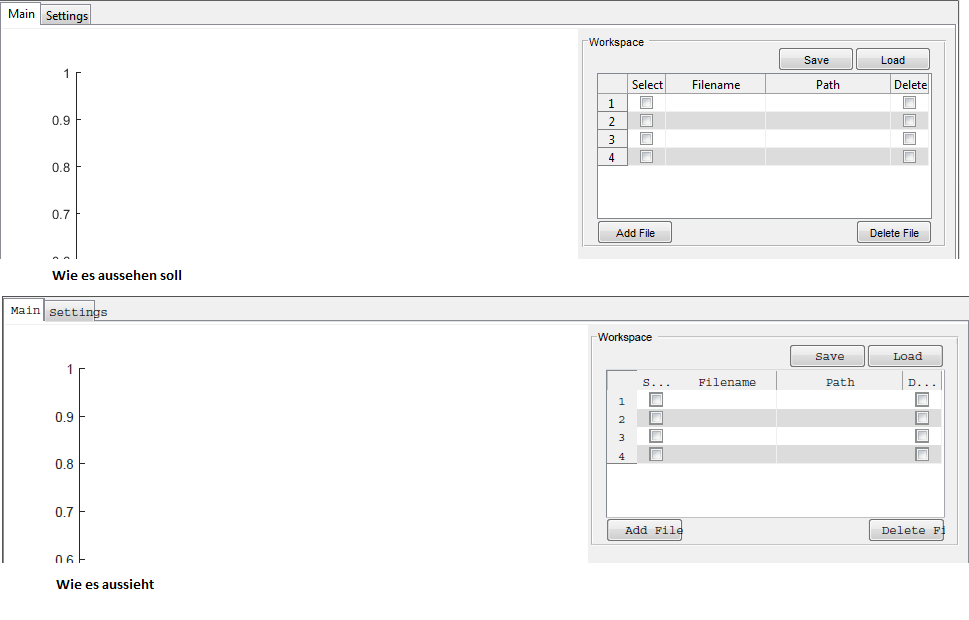

PS: Im Anhang ein kleiner Vergleich zwischen 'Wie es aussieht' und 'Wie es aussehen soll'.

 Beschreibung:

Download
 Dateiname:  Vergleich.png
 Dateigröße:  25.85 KB
 Heruntergeladen:  11 mal
