hellsten Punkt eines aufgenommen Bild kennzeichnen



liieschen98
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 10:26     Titel: hellsten Punkt eines aufgenommen Bild kennzeichnen
  Antworten mit Zitat
Hallo zusammen!

Ich nehme ein Bild mit einer Industriekamera auf und muss dieses weiter verarbeiten. Dazu möchte ich gerne den hellsten vorkommenden Punkt mit einem 'o' markieren und diesen Wert auch abspeichern...

Kann mir irgendwer behilflich sein?

Liebe Grüße
Lisa
Private Nachricht senden Benutzer-Profile anzeigen


SigiSorglos
Forum-Century

Forum-Century


Beiträge: 147
Anmeldedatum: 24.09.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 15:28     Titel:
  Antworten mit Zitat
wie weit bist du denn bisher?

Falls du noch gar nichts hast, dann Bild einlesen mit:

Code:


handelt es sich um ein Farb- oder Grauwertbild?

Für ein Grauwertbild einfach den maximal Wert suchen und die Indices für diesen speichern:

Code:
[row,col]=find(im==max(max(im)))


anschließend das ganze plotten:

Code:
imshow(im)
hold on
plot(col,row,'ro')


Ich hoffe das hilft dir weiter. Falls du noch fragen hast, dann einfach melden.
Private Nachricht senden Benutzer-Profile anzeigen

SigiSorglos
Forum-Century

Forum-Century


Beiträge: 147
Anmeldedatum: 24.09.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 16:05     Titel:
  Antworten mit Zitat
Wenn du den Wert des hellsten Punktes in dem Bild haben willst dann kannst du diesen wie folgt auslesen:

Code:
WertHellsterPunkt=max(max(im))
Private Nachricht senden Benutzer-Profile anzeigen

liieschen98
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 16:16     Titel:
  Antworten mit Zitat
und wenn es mehrere Punkte mit gleichen Intensitäten gibt?
Private Nachricht senden Benutzer-Profile anzeigen

SigiSorglos
Forum-Century

Forum-Century


Beiträge: 147
Anmeldedatum: 24.09.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 16:25     Titel:
  Antworten mit Zitat
dann werden diese im oberen Code alle mit einem roten o markiert. Wenn dich die Anzahl interessiert, dann ist das einfach die Länge von row. Also:

Code:


oder alternativ:

Code:
Private Nachricht senden Benutzer-Profile anzeigen

liieschen98
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.01.2018, 16:26     Titel:
  Antworten mit Zitat
DANKESCHÖN! Very Happy
Private Nachricht senden Benutzer-Profile anzeigen

liieschen98
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 12.10.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.01.2018, 20:31     Titel: Licht-Intensitäten darstellen
  Antworten mit Zitat
Ich habe heute mit der Industriekamera ein Bild von einem auftreffenden Laserstrahl gemacht und danach noch eines jedoch mit einer weißen Plexiglass-Scheibe dazwischen (dient als Dämpfung des Laserstrahls).
Nun möchte ich gerne die Intensitäten als Prozentwert darstellen:
--> Aufnahme vom Laser ohne Plexiglas: sollten immer 100% sein
--> Aufnahme vom Laser mit Plexiglas: *Um wieviel Prozent die Intensität abgenommen hat*

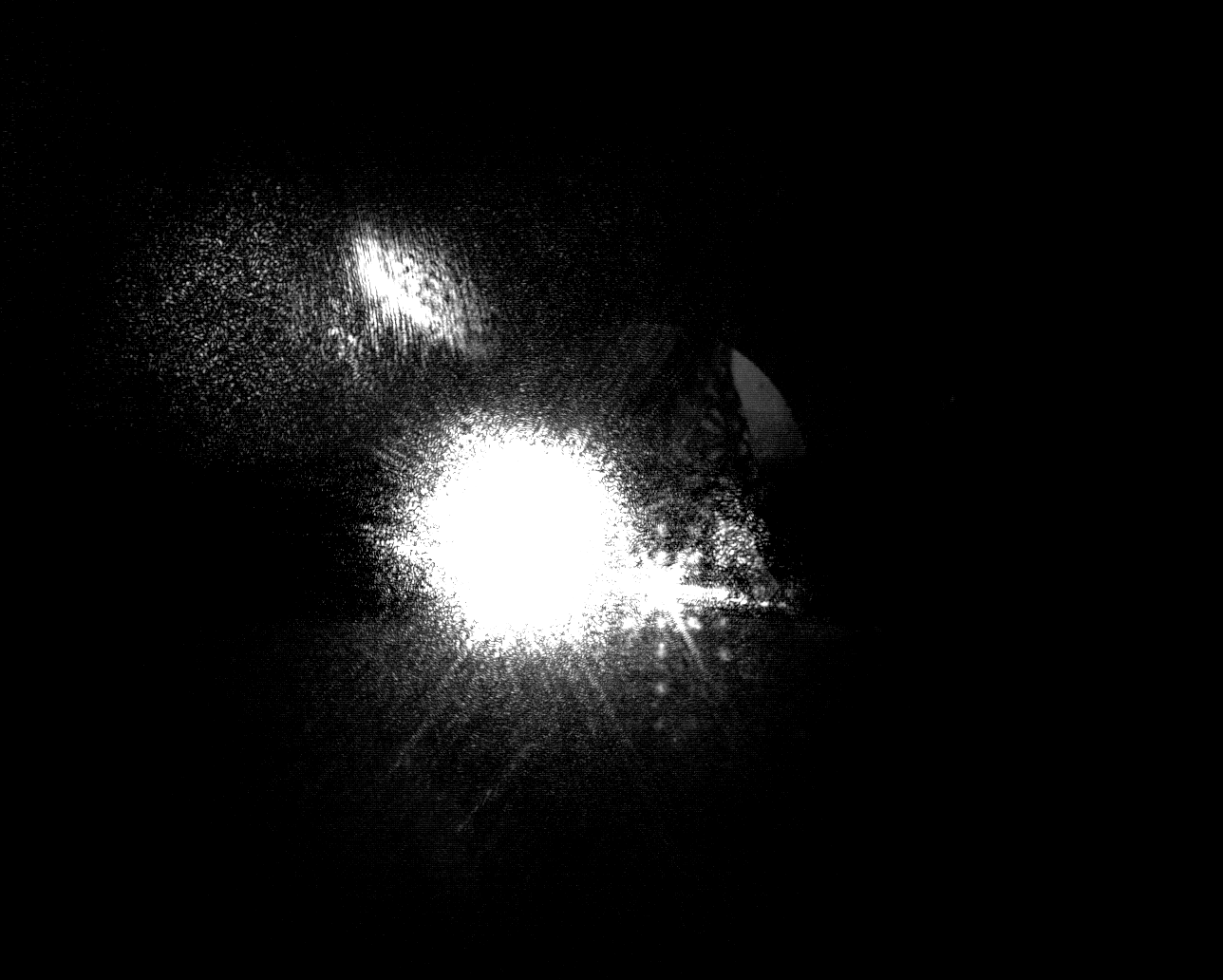

 Beschreibung:
Das aufgenommene Bild - normal

Download
 Dateiname:  BildLaser_normal.png
 Dateigröße:  241.3 KB
 Heruntergeladen:  47 mal
 Beschreibung:
Das aufgenommene Bild - mit einer Plexiglas-Scheibe dazwischen

Download
 Dateiname:  BildLaser_gedämpft.jpg
 Dateigröße:  44.34 KB
 Heruntergeladen:  50 mal
Private Nachricht senden Benutzer-Profile anzeigen

SigiSorglos
Forum-Century

Forum-Century


Beiträge: 147
Anmeldedatum: 24.09.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.01.2018, 10:30     Titel:
  Antworten mit Zitat
Das folgende sollte funktionieren. Du willst das Ergebnis doch für jeden Pixel oder?

Code:
ohneScheibe=[10 5 7
    9 8 8
    7 6 7];

mitScheibe=[7 5 4
   8 7 3
   2 2 2];

AbnahmeInProzent=1-B./A;


Die Matrizen "ohneScheibe" und "mitScheibe" musst du natürlich mit deinen Bildern ersetzen Wink
