imhist von Bild im single-Format

alex257

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 22.06.11

	Wohnort: ---

	Version: ---

Verfasst am: 17.08.2011, 17:11 Titel: imhist von Bild im single-Format

Hallo zusammen,

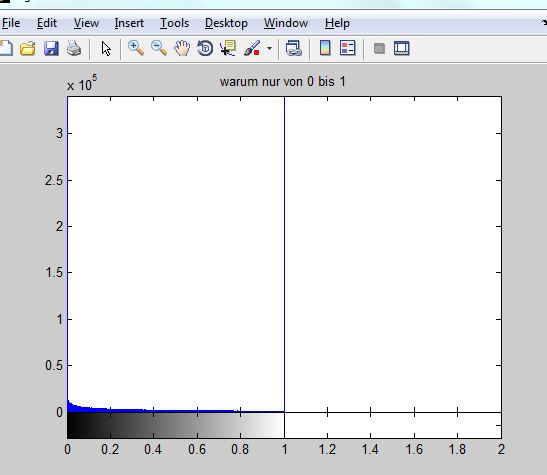

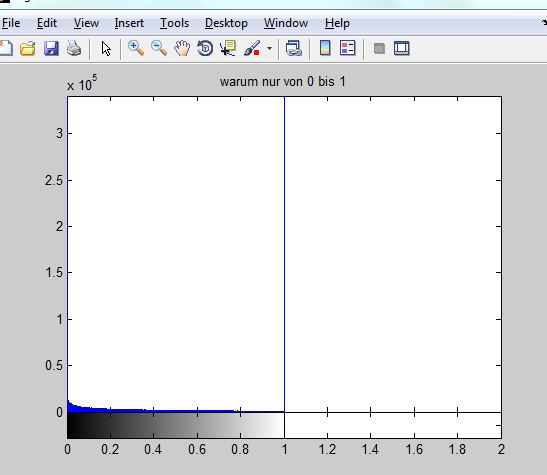

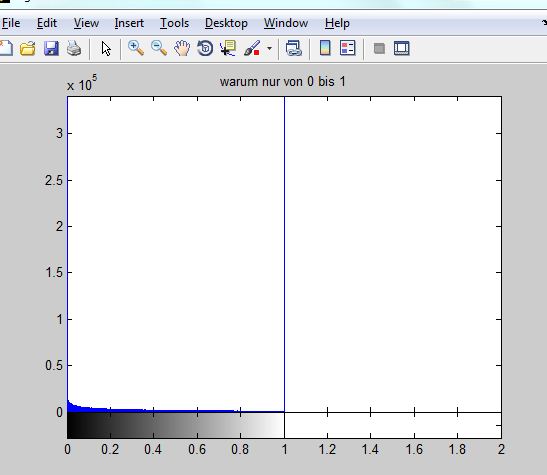

ich hab ein Histogramm von einem Graustufenbild mit imhist erstellt. Nun werden alle Werte die >1 sind aber der 1 zugeordnet, obwohl max(Bild( Smile

)=12000. Wenn ich die Skalierung ändere bringt das auch nichts.

Habe schon das Forum durchforstet und verstehe den Grund nicht.
Kann mit jemand helfen?

mfg

Alex


Beschreibung:

Download

Dateiname:


Dateigröße:

31.31 KB

Heruntergeladen:

26 mal

Hubertus

Forum-Meister


	Beiträge: 564

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 17.08.2011, 17:48 Titel:

Moin,

habe ich das richtig verstanden, dass Du max-Werte von 120000 hast? Ein Histogramm für die Bildbearbeitung zeigt in der Regel Werte zwischen 0 und 1, oder 0 und 256. In diesen Bereich mußt Du die Werte normieren.

Code:

norm=uint8(Bild/max(Bild(:))*255);

Hubertus

alex257

Themenstarter

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 22.06.11

	Wohnort: ---

	Version: ---

Verfasst am: 18.08.2011, 20:11 Titel:

Danke erst mal für die Antwort.

das imhist das so macht, hab ich auch bemerkt. Die Werte zu normieren hab ich dann irgendwann auch gemacht. Meine Frage war eher WARUM imhist es so macht und nicht den vollen Wertebereich darstellt

Gruß

denny

Supporter


	Beiträge: 2606

	Anmeldedatum: 14.02.08

	Wohnort: Ulm

	Version: R2007b, R2009b

Verfasst am: 18.08.2011, 21:01 Titel:

Hallo

Die Werte müssen den Datentype entsprechen. Wenn du Maxwert von 12000 hast, dann muss deine Matrix von UINT16 deklariert sein.

Bilder in Double liegen laut Definition zwischen 0..1 liegen
Bilder in UINT8 -zwischen 0-255
Bilder in UINT16 - zwischen 0-65535
