Imshow und Axenplot


flashpixx
Forum-Guru

Forum-Guru

Beiträge: 355
Anmeldedatum: 19.04.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.03.2009, 20:41     Titel: Imshow und Axenplot
  Antworten mit Zitat
Hallo,

ich habe etwas Probleme mit der Darstellung. In meiner GUI sind 6 Axenobjekt, in denen Daten angezeigt werden sollen. In 2 von ihnen muss ich mit imshow ein Bild laden und darüber mit plot plotten.

Ich habe mir dazu mal eine blanke Form erstellt und in den Button folgenden Code hinterlegt:
Code:

handles.oFRAPDB.plot(1, 'handle', hObject );



In dem oFRABDB Objekt wird einfach der Handle, der hinter 'handle' angegeben wird, an
Code:

imshow(...., 'Parent', handle)
plot(handle, ....)



Das Ergebnis ist natürlich, wenn ich hObjekt übergebe, dass er in die Form plottet (Bild 2). Was muss ich angeben, dass er genau in das Axenobjekt sowohl das Bild, wie auch die Daten setzen. Anbei einmal die Screenshot.
Im Grunde möchte ich nur in axes1 die Daten laden (Bild 1)

Danke

Phil

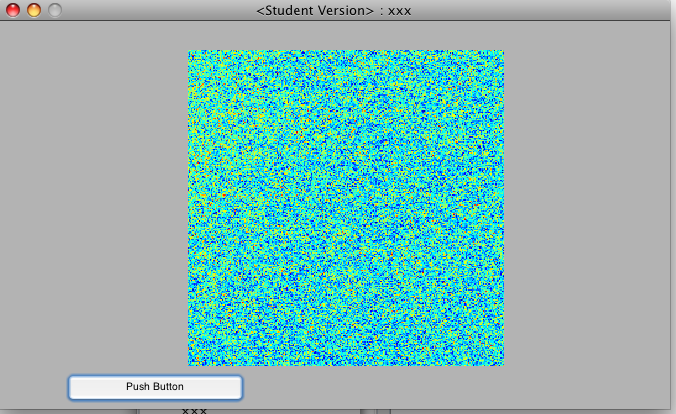

Bild 2.png
 Beschreibung:

Download
 Dateiname:  Bild 2.png
 Dateigröße:  156.39 KB
 Heruntergeladen:  558 mal

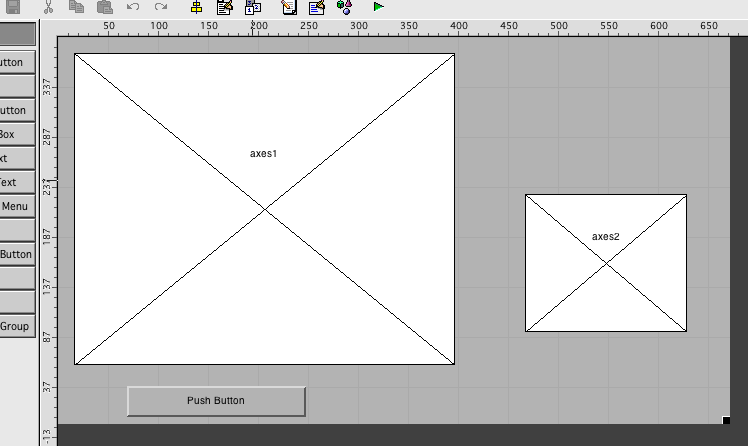

Bild 1.png
 Beschreibung:

Download
 Dateiname:  Bild 1.png
 Dateigröße:  24.41 KB
 Heruntergeladen:  569 mal
Private Nachricht senden Benutzer-Profile anzeigen


Maddy
Ehrenmitglied

Ehrenmitglied


Beiträge: 494
Anmeldedatum: 02.10.08
Wohnort: Greifswald
Version: ---
     Beitrag Verfasst am: 31.03.2009, 23:56     Titel:
  Antworten mit Zitat
Versuchs mal mit

Code:

axes(handles.axes1)

imshow(A)
hold on
plot(x,y)
hold off
% A,x,y beliebig zu wählen



_________________

>> why
The computer did it.
Private Nachricht senden Benutzer-Profile anzeigen

flashpixx
Themenstarter

 Forum-Guru

Forum-Guru

Beiträge: 355
Anmeldedatum: 19.04.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.04.2009, 12:31     Titel:
  Antworten mit Zitat
Danke funktioniert

Phil
