NI USB-6211 in Simulink mit Data Acquisition Toolbox



TobiWanKenobi

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.05.2017, 11:39     Titel: NI USB-6211 in Simulink mit Data Acquisition Toolbox
  Antworten mit Zitat
Hallo!

Ich versuche einen A/D- Wandler, USB-6211 von National Instruments, in Simulink zu verwenden. Ich habe noch 2 weitere Geräte per USB angeschlossen. In Matlab werden alle 3 Geräte, die ich angeschlossen habe erkannt. Dort funktioniert alles soweit.

Code:
d=daq.getDevices

d =

Data acquisition devices:

index Vendor Device ID          Description
----- ------ --------- -----------------------------
1     ni     cDAQ1Mod1 National Instruments NI 9234
2     ni     cDAQ1Mod2 National Instruments NI 9263
3     ni     Dev1      National Instruments USB-6211


In Simulink versuche ich mit den Blöcken aus der Data Acquisition Toolbox eines der Geräte auszulesen. In den Blöcken Analog Input/Anolog Output wird jedoch nur mein Mikrofon gelistet. In den Blöcken Digital Input/Digital Output wird kein Gerät gelistet.

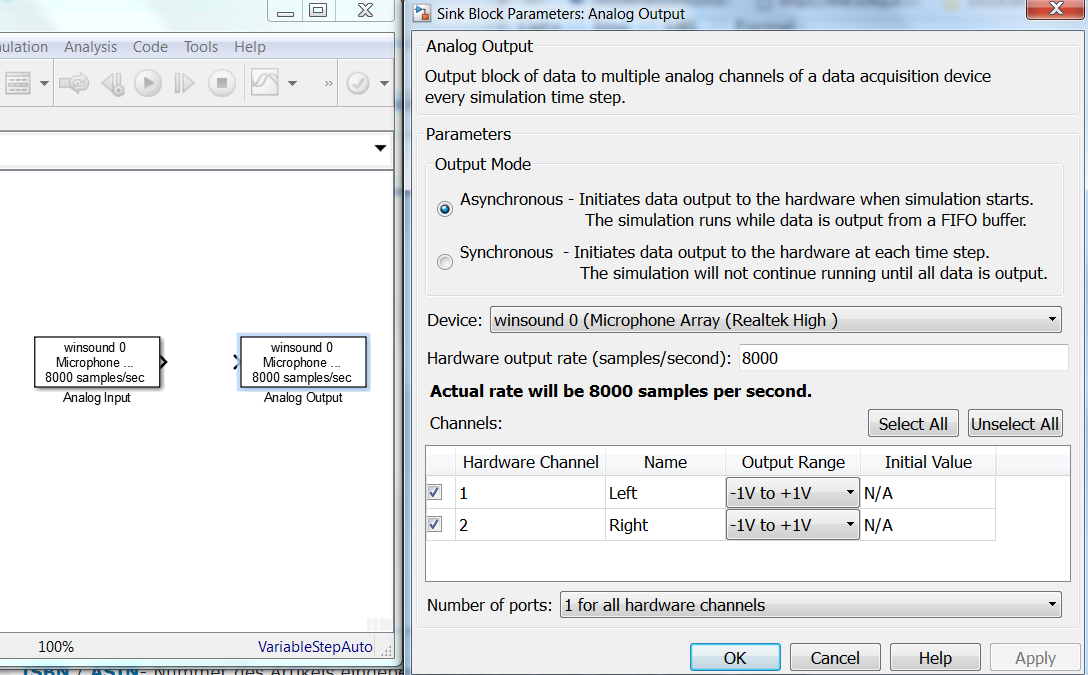

(Bild im Anhang: Meines Wissens nach sollten, die Geräte unter "Device" gelistet sein)

Ich benötige Simulink, weil ich den A/D Wandler in einen Regelkreis einbinden möchte.
Ich arbeite mit Matlab2015b 32bit.
Der Treiber ist NI-DAQmx 16.0.0.

Verwende ich die falschen Blöcke?
Weiß jemand wie ich das Device USB-6211 in Simulink auslesen kann?

Vielen Dank schon mal im Voraus! Smile

 Beschreibung:

Download
 Dateiname:  DAQ.PNG
 Dateigröße:  117.61 KB
 Heruntergeladen:  79 mal


TobiWanKenobi

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.05.2017, 08:05     Titel:
  Antworten mit Zitat
Habe mein Problem mittlerweile gelöst.
Es lag an der Version von Matlab.
Mit Matlab R2016b funktioniert es auch in Simulink.
