Plot, logarithmische Achse |
|
| al3ko123 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 14.09.2017, 20:09
Titel: Plot, logarithmische Achse
|
 |
| |
 |
 |
Hi,

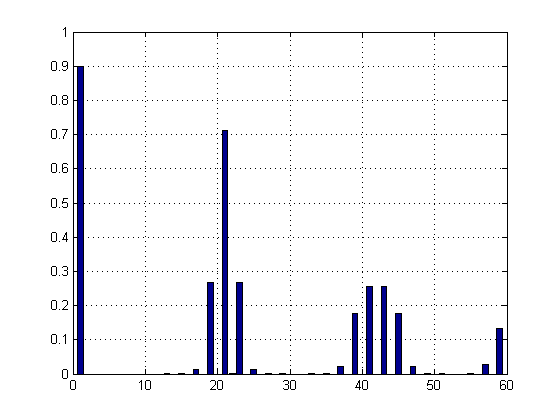

ich habe Werte, die ich in einem Bar Graphen grafisch darstellen lasse. Das Bild befindet sich im Anhang als Spectrum.png.

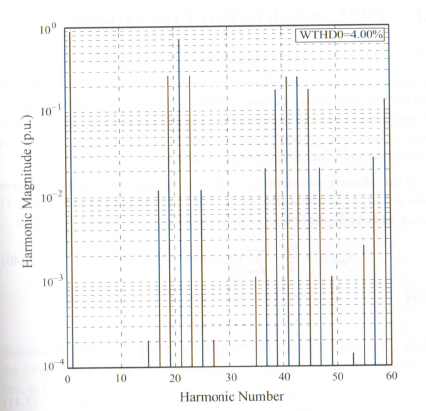

Jetzt möchte ich gerne die y-Achse logarithmisch darstellen, damit es aussieht wie im zweiten Anhang, Spektrum_book.png.

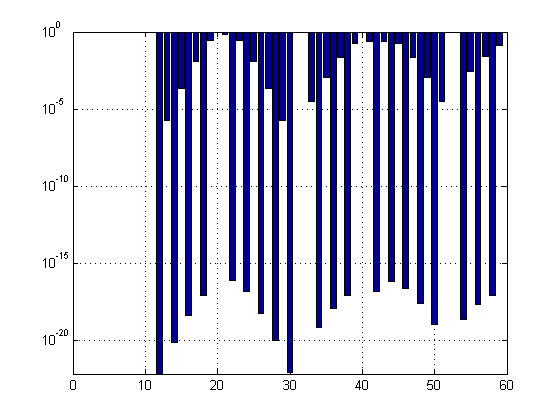

Wenn ich die y-Achse logarithmisch darstellen lasse, ended das allerdings in einem Disaster, siehe Spectrum_fail.png
Das Workspace habe ich mit eingefügt, damit ihr die nötigen Daten habt.
Mein Code für das Bild ist ganz simpel:
Das "p.u." aus dem Buch bedeutet, dass die Harmonics um Vdc normiert sind, also Harmonics/Vdc. Die Werte meiner Berechnung stimmen mit dem Buch überein, lediglich an der Darstellung hapert es.
Hat jemand eine Idee?
Vielen Dank.
| Beschreibung: |
|
Download |
| Dateiname: |
Workspace.mat |
| Dateigröße: |
3.24 KB |
| Heruntergeladen: |
343 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Spectrum_fail.png |
| Dateigröße: |
4.33 KB |
| Heruntergeladen: |
388 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Spectrum_book.png |
| Dateigröße: |
174.33 KB |
| Heruntergeladen: |
411 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Spectrum.png |
| Dateigröße: |
5.1 KB |
| Heruntergeladen: |
390 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.09.2017, 20:21
Titel:
|
|
Hallo,
bei mir unter R2017a sieht die Graphik gut aus.
Verwendest du vielleicht ein älteres Release?
Grüße,
Harald
|
|
|
|
| al3ko123 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.09.2017, 20:46
Titel:
|
|
Hi Harald,
| Harald hat Folgendes geschrieben: |
bei mir unter R2017a sieht die Graphik gut aus.
Verwendest du vielleicht ein älteres Release? |
Ich verwende Matlab R2010b
Magst du das Bild bitte hier reinstellen? Irgendwie will ich es nicht wirklich glauben
Aber gut zu wissen, dass wir nun die Ursache kennen. Gibt es vielleicht ein Workaround?
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 14.09.2017, 20:58
Titel:
|
|
Hallo,

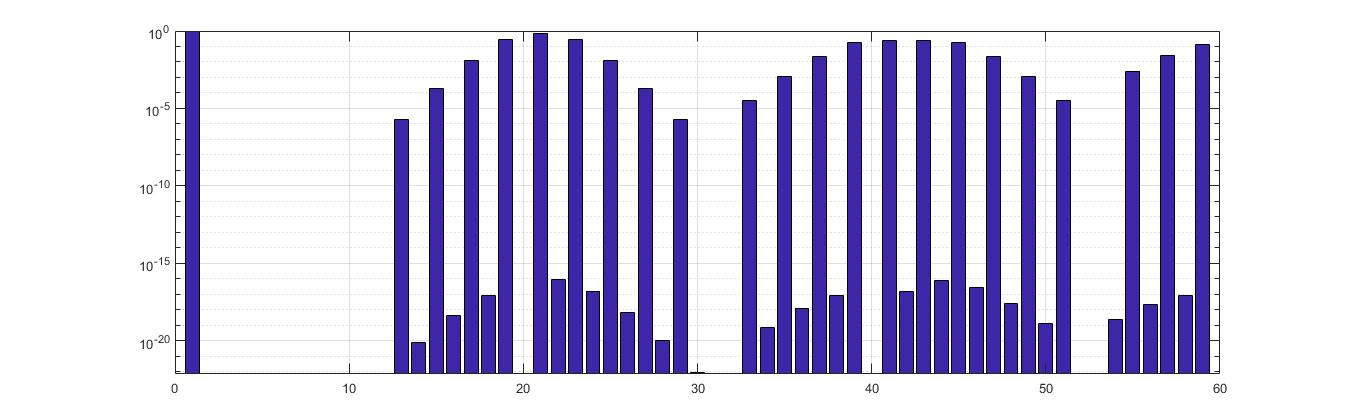

siehe Anhang.
Ein so altes Release habe ich nicht auf dem Rechner. Ich könnte mir höchstens vorstellen, dass es sinnvoller ist, das untere y-Achsenlimit auf 1e-20 oder so zu setzen. 0 geht ja bei einer logarithmischen Achse an sich nicht.
Grüße,
Harald
| Beschreibung: |
|
Download |
| Dateiname: |
plot.jpg |
| Dateigröße: |
67.93 KB |
| Heruntergeladen: |
421 mal |
|
|
|
|
| al3ko123 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.09.2017, 15:58
Titel:
|
|
Hi Harald,
vielen Dank für deine Rückmeldung. Ich möchte jedoch darauf aufmerksam machen, dass es auch bei dir nicht so aussieht wie im Buch. Es liegt also nicht an der Matlab Version, sondern daran, wie der Graph erstellt wird.

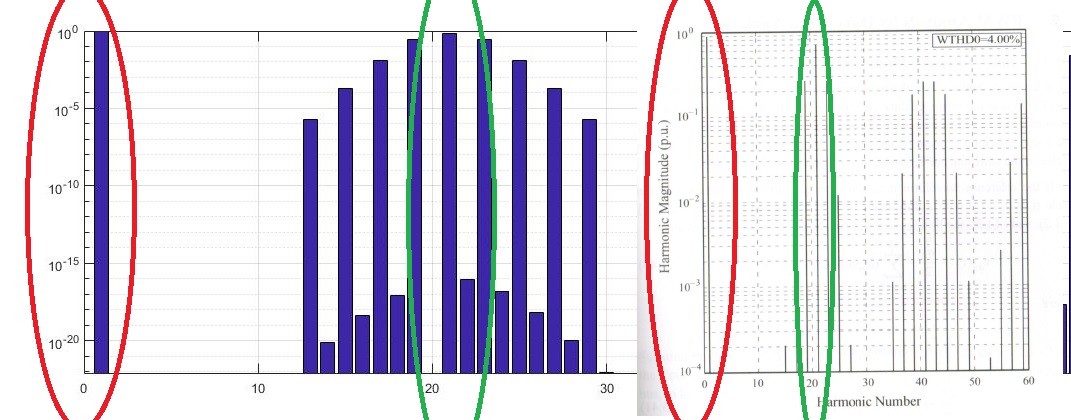

Ich habe mal deinen Graphen mit dem vom Buch gegenüber gestellt, um die Unterschiede deutlich zu machen.
Mir scheint, als ob die Werte (Länge) der einzelnen Balken unberührt bleiben, und lediglich die Darstellung der y-Achse logarithmisch dargestellt wird.
Verstehst du, was ich meine? Ich finde es irgendwie schwer zu erklären... :/
Gruß,
| Beschreibung: |
|
Download |
| Dateiname: |
Vergleich.jpg |
| Dateigröße: |
137.88 KB |
| Heruntergeladen: |
399 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 15.09.2017, 19:10
Titel:
|
|
Hallo,

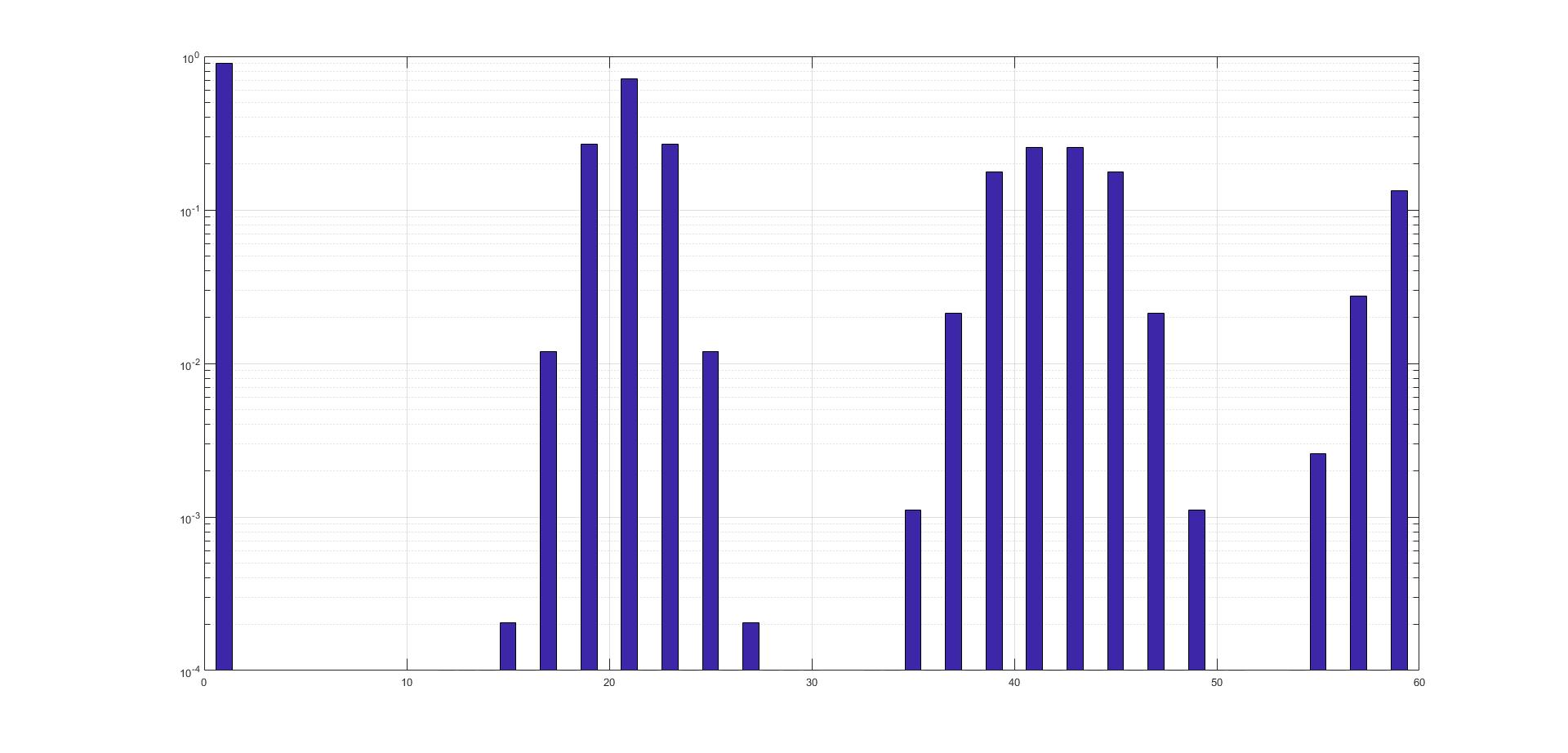

man muss halt die Skala und insbesondere das untere Limit der y-Achse auch wie im Buch wählen. 0 ist nicht 1e-4.
Grüße,
Harald
| Beschreibung: |
|
Download |
| Dateiname: |
plot.jpg |
| Dateigröße: |
124.98 KB |
| Heruntergeladen: |
351 mal |
|
|
|
|
| al3ko123 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.09.2017, 19:50
Titel:
|
|
| Harald hat Folgendes geschrieben: |
| man muss halt die Skala und insbesondere das untere Limit der y-Achse auch wie im Buch wählen. 0 ist nicht 1e-4. |
Okay, nur um auf Nummer sicher zu gehen, dass wir beide die Sache gleich angehen.
Magst du deinen Code bitte mit mir teilen? Ich verwende folgenden Code:

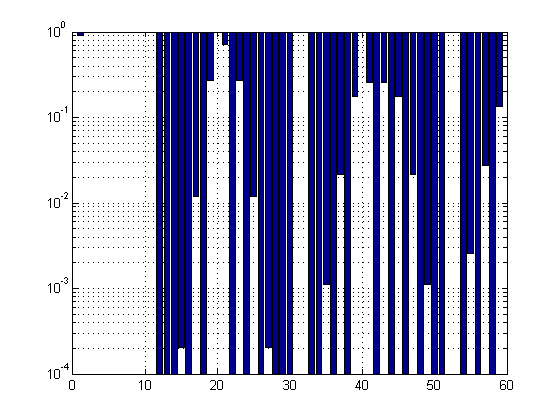

Und erhalte das Bild wie im Anhang. Ich gehe davon aus, dass du denselben Code verwendest, oder?
| Beschreibung: |
|
Download |
| Dateiname: |
Spectrum_log.png |
| Dateigröße: |
5.68 KB |
| Heruntergeladen: |
344 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 16.09.2017, 09:25
Titel:
|
|
Hallo,
genau.
Dass die Balken von oben nach unten gehen, sieht nach einem Bug in der alten MATLAB-Version aus.
Grüße,
Harald
|
|
|
|
|
|
|
