Verfasst am: 12.07.2017, 08:24 Titel: Plot Title in mehreren Zeilen / in einer Zeile

Hallo,
ich habe folgendes Problem: Ich möchte einen Plottitel in einer Zeile schreiben lassen, aber trotz mehrerer Versuche mit verschiedenen Klammern (geschweift, eckig, rund) und mit und ohne Kommata und Semikolons als Trennung zwischen den Array Elementen des Titels bekomme ich jedesmal sechs Zeilen....

Code:

stringcase1 = ["Case 3.1 Pg = ", num2str(Pg), " pressregtime [s] = ", num2str(pressregtime), "draining rate [l/min]= ", num2str(volumeflow)];
figure(2),plot(T_out_1,z_out_1,T_out_2,z_out_2,T_out_3,z_out_3,T_out_4,z_out_4,T_out_press,z_out_press),grid on
xlabel('T (K)');
ylabel('z (m)');
title(stringcase1);

Funktion ohne Link?

Im Titel steht immer:
Case 3.1 Pg =
0.01
pressregtime [s] =
30
draining rate [l/min]=
1.8

Wie kriege ich das in eine Zeile? Danke für Vorschläge :-)

Aschu

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 12.07.17

	Wohnort: ---

	Version: ---

Verfasst am: 12.07.2017, 08:50 Titel: Problem gelöst! Andere Anführungszeichen.....!

Problem gelöst!!!! Hab's mal mit anderen Anführungszeichen probiert, und schon ging's:

Code:

stringcase1 = ['Case 3.1 Pg = ', num2str(Pg), ' pressregtime [s] = ', num2str(pressregtime), 'draining rate [l/min]= ', num2str(volumeflow)];
figure(2),plot(T_out_1,z_out_1,T_out_2,z_out_2,T_out_3,z_out_3,T_out_4,z_out_4,T_out_press,z_out_press),grid on
xlabel('T (K)');
ylabel('z (m)');
title(stringcase1);

Funktion ohne Link?

netXfo

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 04.07.17

	Wohnort: ---

	Version: R2015b

Verfasst am: 12.07.2017, 08:54 Titel:

Da ich dein Problem nicht reproduzieren kann, kann ich nicht viel helfen. Nur die Frage, ob es nicht vllt. an Pg, presstime, volumeflow liegt.

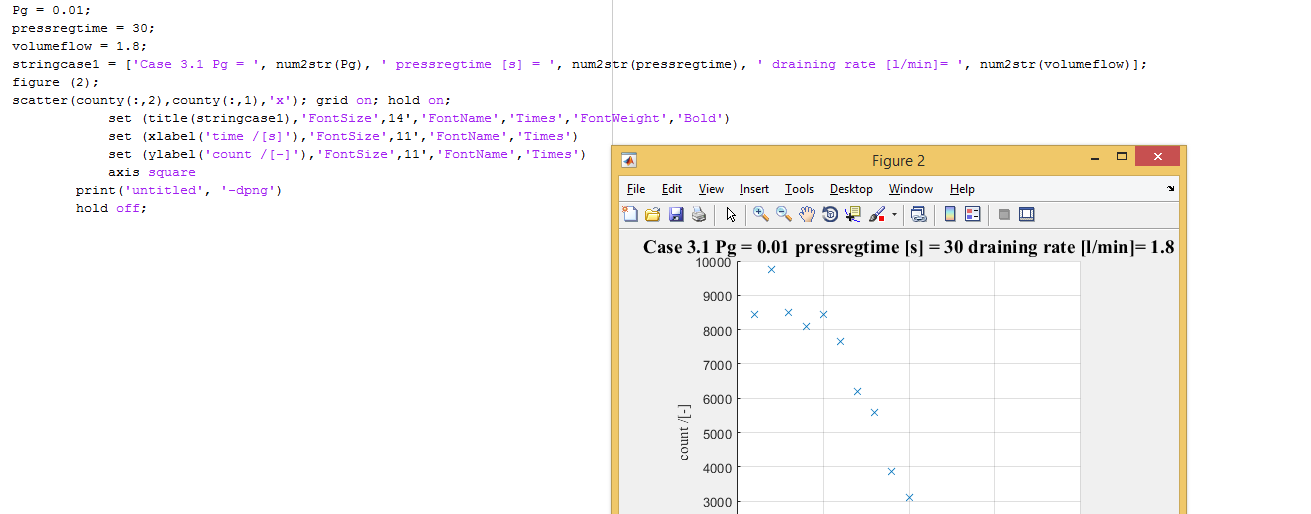

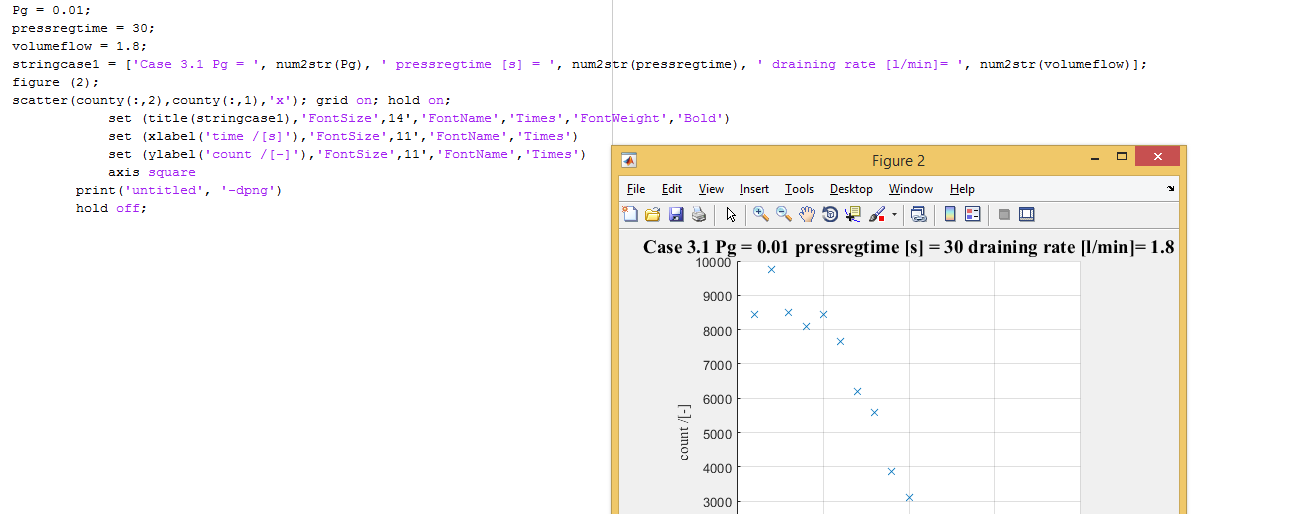

Dem Bild ist ein Screenshot zu entnehmen, der zeigt, dass es bei mir läuft.

Mein Code:

Code:

Pg = 0.01;
pressregtime = 30;
volumeflow = 1.8;
stringcase1 = ['Case 3.1 Pg = ', num2str(Pg), ' pressregtime [s] = ', num2str(pressregtime), ' draining rate [l/min]= ', num2str(volumeflow)];
figure (2);
scatter(county(:,2),county(:,1),'x'); grid on; hold on;
set (title(stringcase1),'FontSize',14','FontName','Times','FontWeight','Bold')
set (xlabel('time /[s]'),'FontSize',11','FontName','Times')
set (ylabel('count /[-]'),'FontSize',11','FontName','Times')
axis square
print('untitled', '-dpng')
hold off;

Funktion ohne Link?

county ist generiert um ein Diagramm anzeigen zu können.


Beschreibung:

Download

Dateiname:


Dateigröße:

40.76 KB

Heruntergeladen:

295 mal

_________________

Write, write, write your code gently down the stream,
merrily, merrily, merrily life is but a dream
