Problem beim Graphen - Skalierung ändert sich nur!



Christian Fischer
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 25.10.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.10.2009, 18:40     Titel: Problem beim Graphen - Skalierung ändert sich nur!
  Antworten mit Zitat
Abend,
Ich bin dabei einen Graph einer Faltung aufzuzeichen wobei die Faltung in einer for schleife läuft und sich je nach "Überlappung" zweier Signale 0 bis maximal einem Wert ist.

Nun verändert sich auch der Wert so wie er soll jedoch zeigt er mir das im Graphen falsch an, soll heißen :
Anstatt einen Linearen Anstieg und dann beim Scheitelpunkt einen lin. Abfall zu skizzieren, verändert er einfach die Skalierung der y-achse.

Also von 0->41 und dann von 41->0 wieder z.B.

jedoch zeigt er keinen Graphen an.
Hier mal die For schleife wobei A = Faltung sein soll , auch dick makiert :

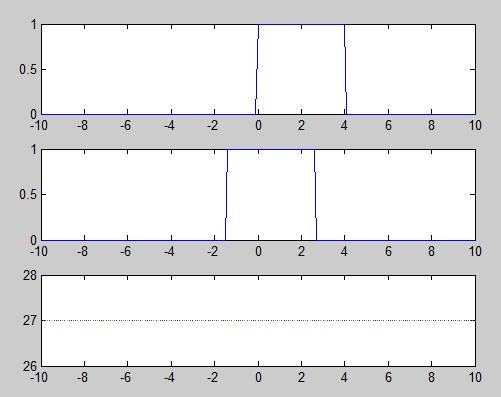

Graph siehe Anhang. Man sieht dort schoen das er die Achse Skaliert hat aber kein Ausschlag zeigt, es muesste bei der Überlappung ein linearer Verlauf erkennbar sein.
for n=6:195
x2=[zeros(1,201)]
for i=1:201
if i>=(n-((10*tp)/2)+(10*t0))
x2(i)=1;
end
if i>(n+((10*tp)/2)+(10*t0))
x2(i)=0;
end
end
subplot(3,1,2);
plot(t,x2);
A=x1*x2'
subplot(3,1,3);
plot(t,A);

pause(0.1);
end

 Beschreibung:

Download
 Dateiname:  Fehler.jpg
 Dateigröße:  18.79 KB
 Heruntergeladen:  474 mal
