Verfasst am: 18.03.2011, 12:32 Titel: Problem mit Raw Daten und fft

Hey,
ich hab ein Problem mit meinen Raw daten, und der fft. Bei einigen Bilder funktioniert es, bei anderen jedoch nicht, und ich weiß nicht woran es liegt.

Code:

mini_MDH =

ulDMALength: 2.1475e+009
lMeasUID: 14
ulScanCounter: 1281
ulTimeStamp: 19575896
ulPMUTimeStamp: 952998
aulEvalInfoMask: [1 0]
ushSamplesInScan: 16
ushUsedChannels: 8
sLC: [1x1 struct]
sCutOff: [1x1 struct]
ushKSpaceCentreColumn: 128
ushDummy: 0
fReadOutOffcentre: 0
ulTimeSinceLastRF: 0
ushKSpaceCentreLineNo: 64
ushKSpaceCentrePartitionNo: 0
aushIceProgramPara: [0 0 0 0]
aushFreePara: 0
sSD: [1x1 struct]
ulChannelId: 1.3173e+009
aflQuaternion: [0.7071 0 0 0.7071]

Loop_counters_max_values =

ushLine: 128
ushAcquisition: 1
ushSlice: 1
ushPartition: 1
ushEcho: 1
ushPhase: 1
ushRepetition: 10
ushSet: 1
ushSeg: 1
ushIda: 1
ushIdb: 1
ushIdc: 1
ushIdd: 1
ushIde: 1
ulChannelId: 1.3173e+009

Funktion ohne Link?

Das sind die Informationen für meine erste .dat Datei, wo es funktioniert.
Das sind die werte für meine zweite Dat Datei: (siehe Bilder)

Code:

mini_MDH =

ulDMALength: 2.1475e+009
lMeasUID: 35
ulScanCounter: 953
ulTimeStamp: 22868918
ulPMUTimeStamp: 2013953
aulEvalInfoMask: [1 0]
ushSamplesInScan: 16
ushUsedChannels: 8
sLC: [1x1 struct]
sCutOff: [1x1 struct]
ushKSpaceCentreColumn: 36
ushDummy: 0
fReadOutOffcentre: 0
ulTimeSinceLastRF: 0
ushKSpaceCentreLineNo: 28
ushKSpaceCentrePartitionNo: 0
aushIceProgramPara: [0 0 0 0]
aushFreePara: 0
sSD: [1x1 struct]
ulChannelId: 1.9477e+009
aflQuaternion: [0.7071 0 0 0.7071]

Loop_counters_max_values =

ushLine: 56
ushAcquisition: 1
ushSlice: 1
ushPartition: 1
ushEcho: 1
ushPhase: 1
ushRepetition: 1
ushSet: 17
ushSeg: 3
ushIda: 1
ushIdb: 1
ushIdc: 1
ushIdd: 1
ushIde: 1
ulChannelId: 1.9477e+009

Funktion ohne Link?

mit einer loop struktur hole ich mir meine ganzen Daten.

Code:

tmp = fftshift(fft2(araw));
aimg = tmp(:,1+size(rawdata, 2)/4:3*size(rawdata, 2)/4); % remove oversampling

Funktion ohne Link?

weiß jemand vielleicht, warum meine fft nicht richtig funktioniert? Liegt es eventuell an den Columns und lines? (die in meinem zweiten Bild anders sind)

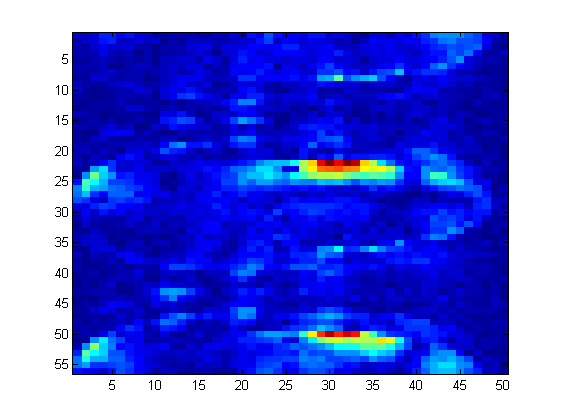

geht nicht.png

Beschreibung:

Download

Dateiname:

geht nicht.png

Dateigröße:

8.87 KB

Heruntergeladen:

589 mal

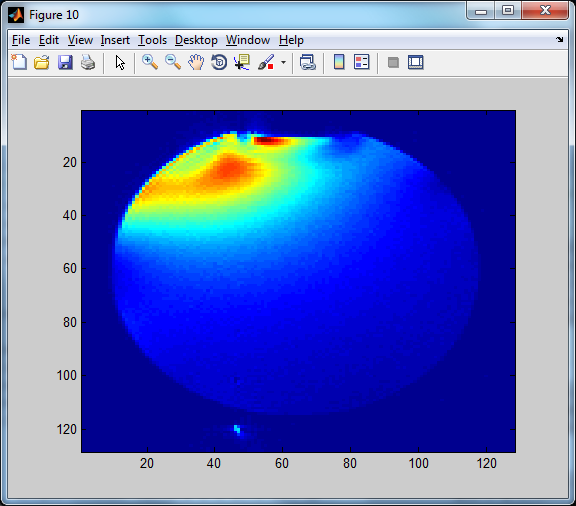

fft geht.png

Beschreibung:

Download

Dateiname:

fft geht.png

Dateigröße:

69.59 KB

Heruntergeladen:

594 mal

Scriptor

Forum-Century


	Beiträge: 217

	Anmeldedatum: 22.02.08

	Wohnort: ---

	Version: ---

Verfasst am: 18.03.2011, 13:23 Titel:

Also die Anfangswerte haben mit der FFT an sich erstmal gar nix zu tun. Die FFT benutzt nur den Datensatz an sich.Desweiteren ist es immer vorteilhaft, wenn nicht sogar notwendig, gerade bei Matrizenoperationen bei denen es man den Index mit bestimten Funktionen mit den Ergebnissen von Berechnungen bedient, die in der Klammer stehen mit weiteren Klammern zu versehen. Mehr kann ich jetzt nicht aus dem was du sagst rausholen, da man auch den programmierten Loop nciht sehen kann, bzw wie sich die Werte von mini_MDH und dem anderen auf die FFT indirekt auswirken.

Mfg

shnegg

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 15.02.11

	Wohnort: Berlin

	Version: ---

Verfasst am: 18.03.2011, 13:42 Titel:

Die werte hohle ich mir wie folgt

Code:

for set = 1:sMDH.sLC.ushRepetition
% for slice = 1:sMDH.sLC.ushSlice
% for cha = 1:sMDH.ushUsedChannels
% select raw lines -
lines = find(loopcounters(:,2) == 1 ... % sMDH.sLC.ushAcquisition
& loopcounters(:,3) == 1 ... % sMDH.sLC.ushSlice
& loopcounters(:,4) == 1 ... % sMDH.sLC.ushPartition
& loopcounters(:,5) == 1 ... % sMDH.sLC.ushEcho
& loopcounters(:,6) == 1 ... % sMDH.sLC.ushPhase
& loopcounters(:,7) == set ... % sMDH.sLC.ushRepetition
& loopcounters(:,8) == 1 ... % sMDH.sLC.ushSet
& loopcounters(:,9) == 1 ... % sMDH.sLC.ushSeg
& loopcounters(:,10) == 1 ... % sMDH.sLC.ushIdb
& loopcounters(:,11) == 1 ... % sMDH.sLC.ushIda
& loopcounters(:,12) == 1 ... % sMDH.sLC.ushIda
& loopcounters(:,13) == 1 ... % sMDH.sLC.ushIda
& loopcounters(:,14) == 1 ... % sMDH.sLC.ushIda
& loopcounters(:,15) == sMDH.ulChannelId -2 + 1 ... % sMDH.ulChannelId
);

araw = rawdata(lines,:);

Funktion ohne Link?

vielleicht hilft das dir weiter?
Also bist du nicht der Meinung, das es an den Rows/Cols liegt?

Gruß

Scriptor

Forum-Century


	Beiträge: 217

	Anmeldedatum: 22.02.08

	Wohnort: ---

	Version: ---

Verfasst am: 18.03.2011, 15:29 Titel:

Also aus den Variablen und so werde ich nicht ganz schlau.Das einzige was ich sehe, ist das sich die Zeilen für die zu transformierenden Daten irgendwie aus den Rohdaten herauskristallisieren. Ob dem auch so ist wie es soll,da musst du einen betreuer oder so fragen. Das können wir hier denke ich schlecht erörtern.

Sind denn rows und colls gleich groß?

BTW

Haste denn mal die Klammern gesetzt so wie ich vorgeschlagen habe?

Mfg
