Probleme beim Plotten :( von mehreren Perioden!! (Hilfe)

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

iDexter

Forum-Anfänger


	Beiträge: 11

	Anmeldedatum: 14.06.16

	Wohnort: NRW

	Version: R2016a

Verfasst am: 21.05.2017, 15:32 Titel: Probleme beim Plotten :( von mehreren Perioden!! (Hilfe)

Hallo liebe Matlab Community.

Ich weis einfach nicht mehr weiter Crying or Very sad

. Ich soll folgende Aufgabe umsetzen, die sich relativ einfach anhört, ich aber trotzdem kein Ergebnis hinbekomme. Folgeder Punkt.

Ich soll von einer Sinusschwingung mit 850 Perioden den Mittelwert(mean), Maximalwert(max),Minimalwert(min),Standardabweichung(std),Varianz(var) und die Wurzel aus der Varianz folglich mit (sqrt) ziehen.

dazu wurde eine Funktion erstellt in der alles dirnne steckt und 2 Dateien eingelesen werden für Strom und Spannung. Diese Funktion rufe ich auf und ich soll wie gesagt nur die oberen Aufgaben durchführen und Plotten. Um das ganze nun ein bisschen schlanker zu gestalten, sollen nur alle 50 Perioden aufgerufen werden. Dies habe ich wie folgt umgesetzt. Meine Periode ist die Variable "i":

Code:

figure

ax1 = subplot(2,1,1); % oberes subplot
ax2 = subplot(2,1,2); % unteres subplot

while(EOF ~= true)

[EOF,M,i]=ReadMeasurementsFunction(FileName); <--- Ruft die Function auf!
if( i > 50);
i = [50:50:850];

plot(ax1,M(1,:)); %Spannung
hold(ax1,'on');
M1_Mean=mean(M(1,:));
plot(ax1,M1_Mean,M(1,:)); <--- Was mache ich hier falsch :(

plot(ax2,M(2,:)); %Strom
hold(ax2,'on');

% M1_Mean=mean(M(1, Smile

);
% M1_max=max(M(1, Smile

);
% M1_min=min(M(1, Smile

);
% M1_std=std(M(1, Smile

);
% M1_var=var(M(1, Smile

);
% M1_Varwu=sqrt(M1_var);
end
end

Funktion ohne Link?

Die Sinuskurve soll erst ab der 50 Periode aufgerufen werden, da sich davor erst mal ein einschwingverhalten einstellt.

Was ich jetzt eigentlich nur möchte ist, die Ergebnisse wie Mittelwert, Maximal/Minimal usw. nun auf in diesen 2 Plots angezeigt werden, damit man sofort die abweichungen bzw unterscheide sehen kann bei Spannung und Strom, also quasie den Mittelwert der Spannung über der Spannung drüber plotten beispiel gestrichelt. Warum klappt das nicht bzw wie setze ich sowas um.... Sad

Mittel=mean(M(1, Smile

);

(M(1,); Ist hier meine Spannung
und (M(2,); meine Stromdaten.

Ich wäre euch wirklich mehr als dankbar wenn jemand auch nur einen kleinen Tip hätte

Liebe Grüße iDexter

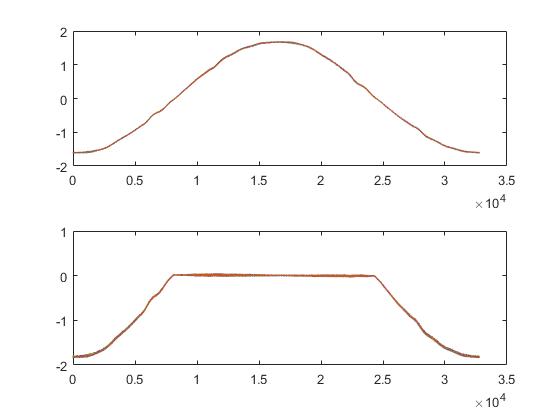

Beschreibung:

Download

Dateiname:


Dateigröße:

16.52 KB

Heruntergeladen:

259 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 21.05.2017, 15:40 Titel:

Hallo,

bitte immer dazuschreiben, woraus du überhaupt schließt, dass du etwas falsch machst.

Gegenwärtig plottest du nur einen Punkt. Wenn du eine Linie aus Mittelwerten plotten möchtest, solltest du alle Mittelwerte in einem Vektor sammeln und diesen nach der Schleife plotten.

Die Verwendung von i sieht für mich etwas merkwürdig aus. Insbesondere holst du aus der Funktion i zurück, verwendest es aber nach der 50. Iteration gar nicht mehr: du überschreibst es erst mit einem neuen i, das du dann aber auch nicht mehr verwendest.

Grüße,
Harald
