Quaternion in Rotationsvektor

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

Juli_ka

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 04.01.17

	Wohnort: ---

	Version: ---

Verfasst am: 04.01.2017, 18:46 Titel: Quaternion in Rotationsvektor

Hallo zusammen,

ich habe noch nie etwas mit Matlab gemacht und bräuchte deswegen jetzt etwas Hilfe. Smile

Mit Hilfe eines inertialen Messsystems (MEMS-Sensoren: Gyroskop, Accelerometer, Magnetometer) nehme ich eine Bewegung auf und erhalte hier Quaternionen.
Die Quaternionen werden mir als CSV-Datei ausgeworfen. Für jeden Bewegungssensor erhalte ich qx, qy, qz und qw.

Da ich meine Daten in ein Menschmodellierungsprogramm (AnyBody) importieren muss, wurde mir dort im Forum gesagt, dass ich meine Quaternionen zuerst mit Matlab in 'cartesian rotation vector' umwandeln muss.

Freue mich über eine möglichst detaillierte Anleitung. Very Happy

Liebe Grüße
Julika

Stakkay

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 04.01.17

	Wohnort: ---

	Version: ---

Verfasst am: 04.01.2017, 21:08 Titel: rotationMatrixToVector() und quat2rotm()

Hallo Juli_ka,

ein Kartesischer Rotationsvektor beschreibt eine Richtung und einen Winkel mit 3D Koordinaten. Die Richtung von der Richtung des 3D Vektors spezifiziert wird und der Winkel von der Länge des Vektors.
http://wiki.anyscript.org/index.php/Tips_and_tricks#Kinematics

In MATLAB kannst du Quaternionen in Rotationsmatrizen umwandeln und Rotationsmatrizen in Rotationsvektoren. Die dazu entsprechenden Funktionen sind:
- quat2rotm()
- rotationMatrixToVector()

https://it.mathworks.com/help/robotics/ref/quat2rotm.html
https://it.mathworks.com/help/visio.....tationmatrixtovector.html

Juli_ka

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 04.01.17

	Wohnort: ---

	Version: ---

Verfasst am: 06.01.2017, 20:31 Titel:

Super, danke!

Noch eine Frage... Smile

Wie füge ich denn dann meine Excel Datei ein, damit das für jedes einzelne Quaternion durchgeführt wird?

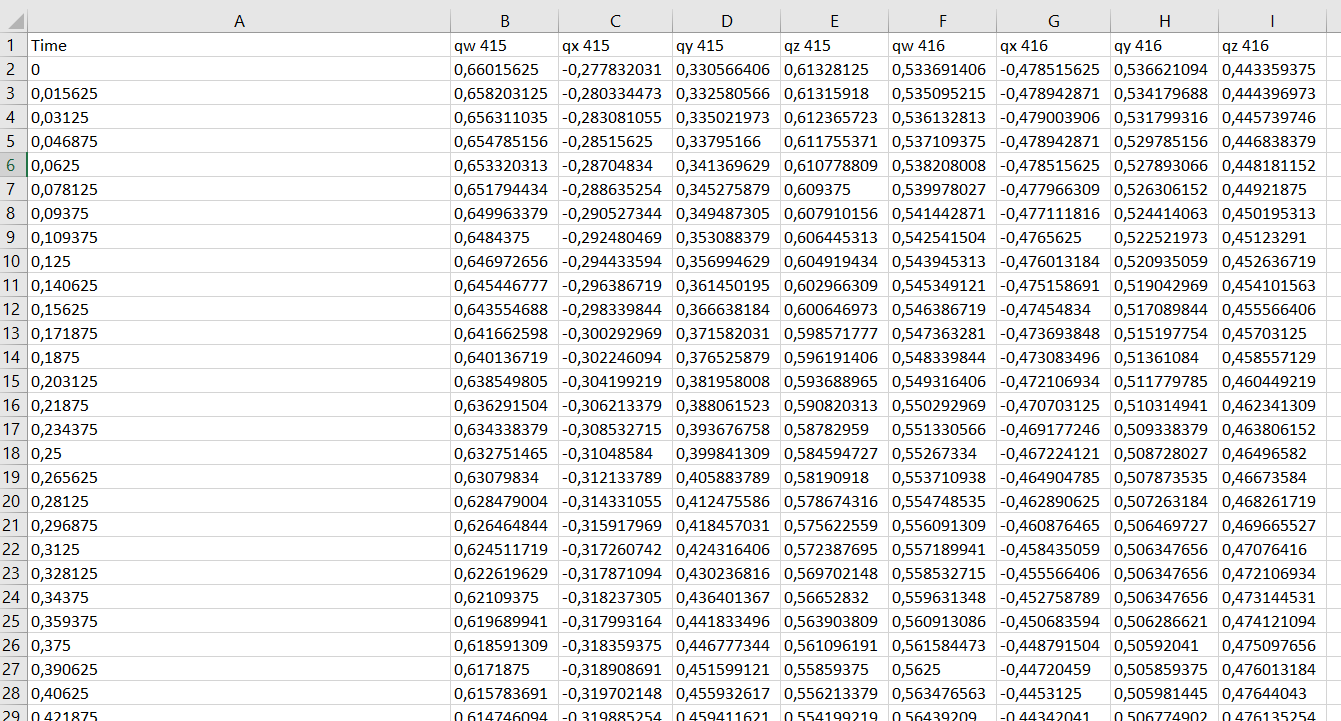

Beispieldaten sind angehängt... Dort gibt es Bewegungsdaten von 2 Sensoren (415 und 416). In meinen Versuch werde ich dann bis zu 15 Sensoren haben.


Beschreibung:

Download

Dateiname:


Dateigröße:

97.69 KB

Heruntergeladen:

324 mal

Stakkay

Forum-Newbie


	Beiträge: 5

	Anmeldedatum: 04.01.17

	Wohnort: ---

	Version: ---

Verfasst am: 18.01.2017, 15:25 Titel:

Hallo Julika,

man kann in MATLAB Excel Daten mit der Funktion xlsread() lesen. Hier ein kleines Beispiel dafür:

Code:

%% READ EXCEL DATA

% save all data in num
num = xlsread('sensor_data');

% save time in vector time
time = num(:,1);
% compute total number of timesteps
len = length(time);

% save sensor data using (:,start_column:end_column)
sensor1 = num(:,2:5);
sensor2 = num(:,6:9);

% convert quaternions to rotation matrices
rot1 = quat2rotm(sensor1);
rot2 = quat2rotm(sensor2);

% preallocate vectors ("rotationMatrixToVector" cannot be performed on
% multiple rotation matrices at once)
vec1 = zeros(len,3);
vec2 = zeros(len,3);

% iterate over all rotation matrices
for i = 1:len

% convert rotation matrices to vectors
vec1(i,:) = rotationMatrixToVector(rot1(:,:,i));
vec2(i,:) = rotationMatrixToVector(rot2(:,:,i));

end

Funktion ohne Link?

Hier noch ein Link dazu: http://www.mathworks.com/help/matlab/ref/xlsread.html

read_excel_data.m

Beschreibung:

Download

Dateiname:

read_excel_data.m

Dateigröße:

766 Bytes

Heruntergeladen:

313 mal


Einstellungen und Berechtigungen
Beiträge der letzten Zeit anzeigen:	Du kannst Beiträge in dieses Forum schreiben. Du kannst auf Beiträge in diesem Forum antworten. Du kannst deine Beiträge in diesem Forum nicht bearbeiten. Du kannst deine Beiträge in diesem Forum nicht löschen. Du kannst an Umfragen in diesem Forum nicht mitmachen. Du kannst Dateien in diesem Forum posten Du kannst Dateien in diesem Forum herunterladen

Impressum | Nutzungsbedingungen | Datenschutz | FAQ |

RSS

Hosted by:

Copyright © 2007 - 2024 goMatlab.de | Dies ist keine offizielle Website der Firma The Mathworks

MATLAB, Simulink, Stateflow, Handle Graphics, Real-Time Workshop, SimBiology, SimHydraulics, SimEvents, and xPC TargetBox are registered trademarks and The MathWorks, the L-shaped membrane logo, and Embedded MATLAB are trademarks of The MathWorks, Inc.
