Rechtecke in einem jpg Bild erkennen -Schwellwert manuell de |
|
| Viktor |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 12.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 12.06.2009, 10:54
Titel: Rechtecke in einem jpg Bild erkennen -Schwellwert manuell de
|
 |
| |
 |
 |
Hallo,
ich habe anhand dem unteren Code versucht ein jpg Bild nach Rechtecken analysieren zu lassen.
Von Prinzip her soll zunächst alles was nicht weiß ist , also nicht [255,255,255] beträgt, schwarz gesetzt werden, so dass auch wirklich nur die Balken an den Augen weiß verbleiben.
Also nochmal zum Verständnis : Das Bild soll so verändert werden, dass ledeglich die weißen Balken zu sehen sind, der Rest soll schwarz sein.
Anschließend ausgegeben werden, dass ein Rechteck vorliegt.
Den habe ich in diesem Thread hier gefunden.
http://www.gomatlab.de/geometrische.....ennen-t1788,start,15.html
Wie kann ich den Code so verändern, dass ich den Schwellwert manuell einstelle kann, und dies nicht mehr automatisch erfolgt ?
Würd mich echt freuen, wenn ihr mir dabei helfen könntet.
| Beschreibung: |
|
Download |
| Dateiname: |
Augen zu.JPG |
| Dateigröße: |
94.12 KB |
| Heruntergeladen: |
543 mal |
Zuletzt bearbeitet von Viktor am 12.06.2009, 10:59, insgesamt einmal bearbeitet
|
|
|
|
|
|
| steve |
Ehrenmitglied
|
|
Beiträge: 2.022
|
|
|
|
Anmeldedatum: 03.09.07
|
|
|
|
Wohnort: Wien
|
|
|
|
Version: R2023b
|
|
|
|
|
|
|
Verfasst am: 12.06.2009, 10:59
Titel:
|
|
Moin,
wenn du den Schwellenwert manuell vorgeben willst, dann brauchst du nur diese Zeile ändern:
Um nähere Hinweise geben zu können, solltest du das Bild, von dem du gesprochen hast, zur Verfügung stellen.
Gruß
Alex
_________________
>> I told me to.
____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
|
|
|
|
| Viktor1 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.06.2009, 11:26
Titel:
|
|

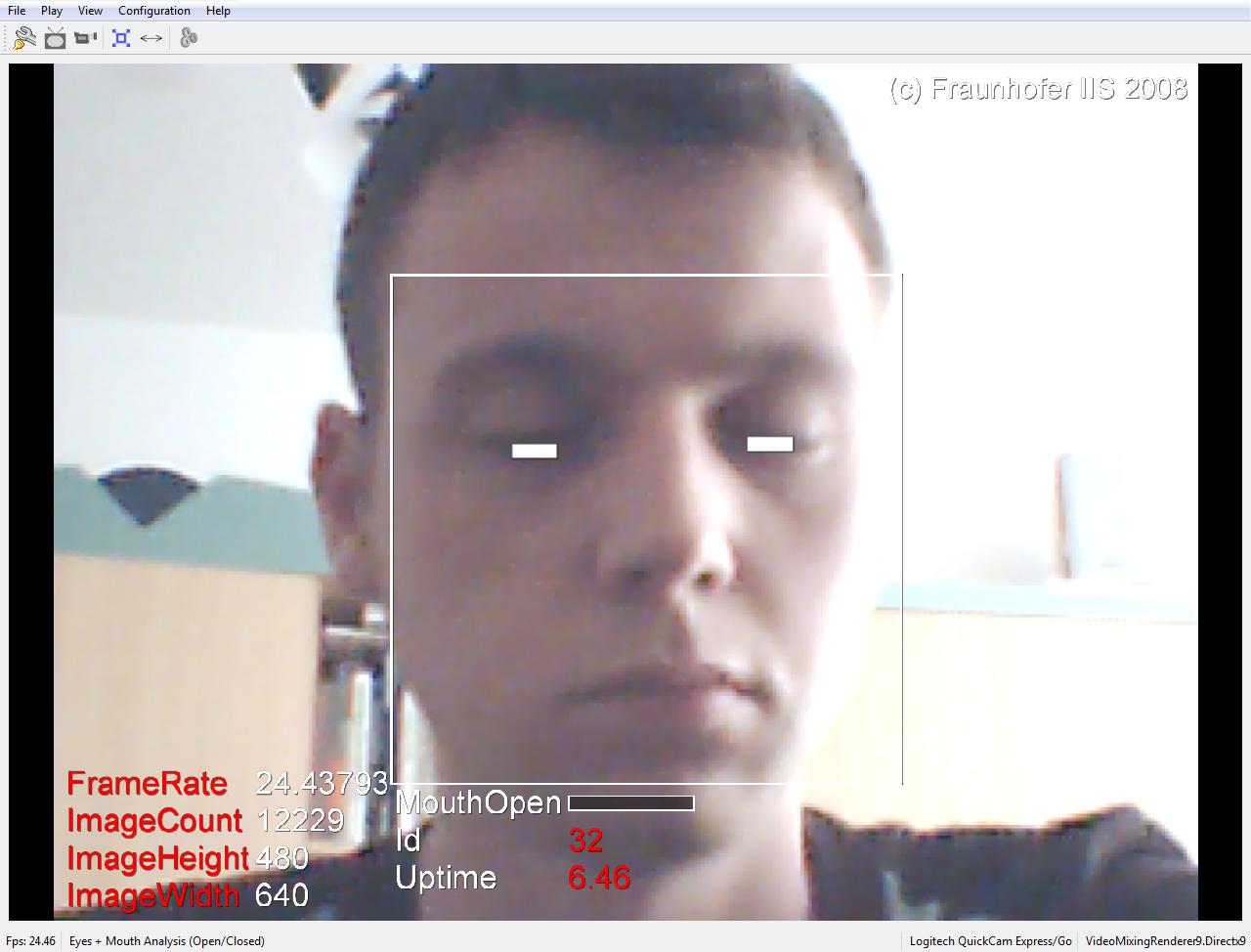

habe gerade das Bild eingefuegt- ich hoffe,damit koennt ihr mir weiterhelfen.
LG viktor
|
|
|
|
| Viktor |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 12.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.06.2009, 16:26
Titel:
|
|
Hi,
also ich habe das versprochene Bild mittlerweile eingefügt.
Die Zeile
| Zitat: |
| thresh = graythresh(B); |
habe ich wie du gesagt hast, einfach durch
ersetzt.
dazu bekomme ich folgende Fehlermeldung
| Zitat: |
Error in ==> im2bw at 37
[A,map,level] = parse_inputs(varargin{:});
Error in ==> Untitled at 10
C = im2bw(B,thresh); % Umwandeln des Graustufenbildes
in ein b/w-Bild (Schwarz-Weiß oder auch binär) in
Abhängigkeit des vorherbestimmten Schwellenwertes |
Was genau muss ich denn noch ersetzen ?
|
|
|
|
| steve |
Ehrenmitglied
|
|
Beiträge: 2.022
|
|
|
|
Anmeldedatum: 03.09.07
|
|
|
|
Wohnort: Wien
|
|
|
|
Version: R2023b
|
|
|
|
|
|
|
Verfasst am: 15.06.2009, 17:57
Titel:
|
|
Moin,
das Problem ist, dass der Schwellenwert zwischen 0 und 1 liegen muss. Das heißt schwarz wäre bei dir 0, weiß 1 und der Grauwert 127 wäre 0.5.
Ein weiteres Problem stellt die weiße Schrift dar, denn diese hat ebenfalls den Grauwert 255. Auch der Rahmen um das Bild verfälscht das Ergebnis.
Gruß
Alex
_________________
>> I told me to.
____________________________________
Matlab Cheat Sheet
goMatlab-Knigge - dran gehalten?!
Schon in den FAQ gesucht?
Ist vielleicht bei den Skripten oder den Tutorials was für dich dabei?
|
|
|
|
| Viktor |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 12.06.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.06.2009, 18:18
Titel:
|
|
Danke,
gibt es denn in Matlab sonst irgendeine Möglichkeit ein solches Bild zu analysieren, dass automatisch erkannt wird, ob diese 2 weiße Balken im Bild vorkommen oder nicht ?
|
|
|
|
| derOli |
Forum-Meister
|
|
Beiträge: 579
|
|
|
|
Anmeldedatum: 19.03.08
|
|
|
|
Wohnort: Leipzig
|
|
|
|
Version: 2010a
|
|
|
|
|
|
|
Verfasst am: 17.06.2009, 12:38
Titel:
|
|
Hi, ich glaube Alex wollte nicht sagen, dass es so nicht möglich ist, er wollte dich lediglich darauf hinweisen, dass andere weiße Pixel, das Ergebnis beeinflussen. Mein Vorschlag, du solltest versuchen auszuwerten, dass du bei den Rechtecken immer sehr viele weiße Pixel an einem Punkt und halt in Form eines Rechteckes hast. Du könntest zum Beispiel Histogramme des Weißanteils für die x und y Koordinate zeichnen. Dann einen Schwellenwert einsetzen, für andere Weißanteile. Und jeweils die Position der Grafiken bestimmen, dann hast du die Koordinaten der beiden weißen Rechtecke.
Viele Grüße,
der Oli
P.S., machst du so eine Art Reverse Engineering?
|
|
|
|
|
|
|
