Verfasst am: 30.06.2013, 09:22
Titel: Signalerzeugung in Matlab (Sinesweep mit steigend. Frequenz)
|
 |
Hallo,
ich komme bei meinem folgenden Problem einfach nicht weiter:
Ich möchte mit Matlab eine Anregung erzeugen (Sinussignal mit nach einer
e-Funktion steigender Frequenz und konstanter Amplitude; das alles mit
1000Hz Auflösung) und irgendwie geht das so nicht:
Amp = 5;
T_End=55;
EKoeff=0.8432;
EExp=0.061;
T=0:0.001:T_End;
T=T';
Frequ=EKoeff*exp(EExp*T);
omega=2*pi*Frequ;
Master=Amp*sin(omega.*T);

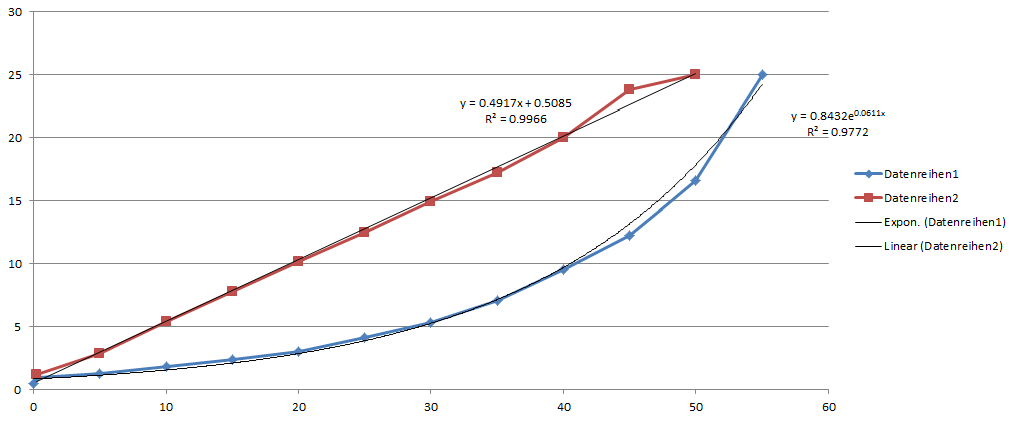

Die Koeffizienten der e-Funktion habe ich aus Messtechnik gefittet
(siehe Anhang). Laut Excel soll mit diesen Koeffizienten die e-Funktion
bei 55 Sekunden (T_End... Endzeitpunkt) die Apmlitude (maximale
Frequenz) bei ca. 25Hz sein.
Aus irgendeinem Grund hat das Signal am Endzeitpunkt jedoch 100Hz.
Kann mir da jemand weiterhelfen?
Danke und LG,
Mille
| Beschreibung: |
|
Download |
| Dateiname: |
e-Funktion.png |
| Dateigröße: |
25.48 KB |
| Heruntergeladen: |
1100 mal |
|
|
|
|
|
|
|
|
|
