Titel: Simulink: Wie Signal für bestimmten Zeitraum unterbrechen?
|
 |
| |
 |
 |
hallo,
ich hoffe hier kann mir jemand mit nem kleinen simulink-problem helfen.
ich bin kompletter simulink-neuling und würde mich freuen, wenn erklärungen so einfach und vollständig wie möglich wären.
ein prüfstand hat einen öl-kühl-kreislauf, welcher von einer zahnradpumpe betrieben wird. diese zahnradpumpe hat eine drehzahlüberwachung, welche überwachen soll, ob die pumpe wirklich mit der gewünschten drehzahl von "30" läuft. die überwachung soll folgendermaßen funktionieren:
ein ist-drehzahl-signal der zahnradpumpe wird von einem soll-drehzahl-signal abgezogen. wenn die differenz der beiden werte eine bestimmte schwelle überschreitet wird eine notabschaltung aktiviert. soweit so gut.
in dieser überwachungsfunktion liegt die genannte soll-drehzahl über einen switch an. ist die pumpe aus, ist der wert für die soll-drehzahl "null". schaltet die pumpe an, legt das anschaltsignal den switch um und der wert für die soll-drehzahl beträgt von jetzt an "30".
jetzt zum problem:
da die pumpe nicht unendlich schnell anfährt und ausläuft, aktiviert sich die notabschaltung immer dann, wenn während dem anfahren/auslaufen der pumpe die soll-drehzahl bereits von dem switch geändert wurde, die ist-drehzahl sich aber erst langsam an diesen wert annähert.
wenn ich das "ausgangssignal" der überwachung für einen bestimmten zeitraum unterbrechen/ausblenden könnte, könnte ich die anfahrzeiträume aus der überwachung ausschließen.
ich bräuchte also einen block o.ä. der ein signal für einen bestimmten zeitraum ausblendet (zu null setzt) nachdem er einen steuerimpuls bekommen hat. danach soll das aktuelle signal wieder durchgeleitet werden.
ich hoffe, jemand ist schlaug geworden aus meinen erklärungen und kann mir helfen.
je einfacher das umzusetzen ist, desto besser!
gruß Wolfgang
|
|
|
|
|
|
| Kamui1981 |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 26.11.09
|
|
|
|
Wohnort: Nürnberg
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.11.2009, 11:19
Titel:
|
|

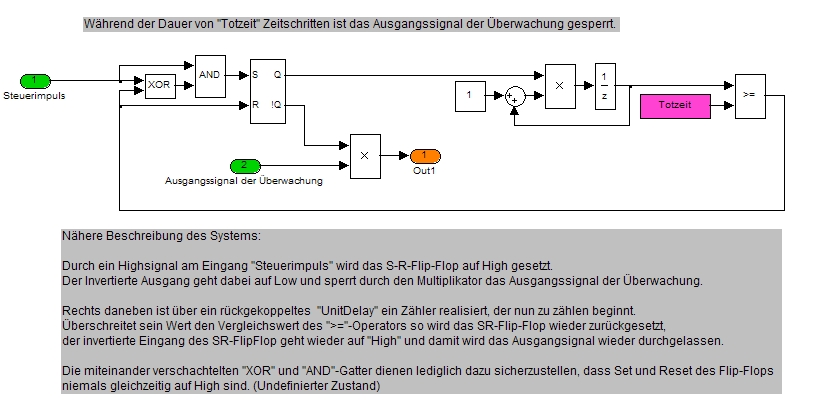

Hi Wolfgang,
Wenn ich das richtig verstanden habe, möchtest du durch ein
"High"-Signal eines "Steuerimpulses" das Ausgangssignal der
Überwachung für einige Zeit sperren?
(Kann das Bild hier nicht einfügen, deswegen hab ich das jetzt in den
Anhang gepackt.
Hoffe es hilft dir weiter.)
| Beschreibung: |
|
Download |
| Dateiname: |
Verzoegerungsglied.JPG |
| Dateigröße: |
172.57 KB |
| Heruntergeladen: |
1746 mal |
_________________
Der heutige Stand der Wissenschaft lässt sich in folgendem Satz zusammenfassen:
"Am Anfang gab es nichts! Und es explodierte!"
|
|
|
|
| wolfgangb |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.11.2009, 16:51
Titel:
|
|
hallo kamui,
vielen dank für deine mühe.
soweit ich das sehen kann, müsste das wirklich funktionieren! testen kann ich es noch nicht, da der prüfstand derzeit wieder läuft (bisher ohne sicherheitsüberwachung der pumpe) und ich deshalb das neue simulink-modell nicht auf die dspace-karten laden kann.
gruß wolfgang
|
|
|
|
| wolfgangb |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.11.2009, 18:47
Titel: bitte um prüfung meines entwurfs!
|
|

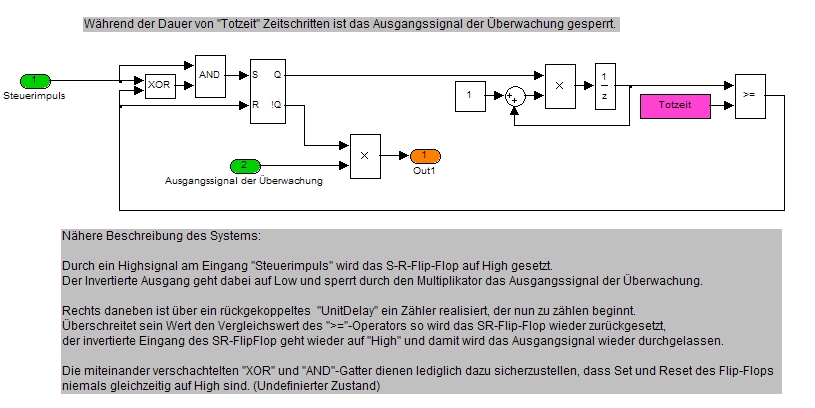

bevor dein vorschlag kam, hatte ich mir folgendes überlegt gehabt...
unterschied zu deiner version wäre, dass man keine geschätzte "totzeit" vorgeben muss, sondern die schaltung selbst entscheidet, ob der anfahrvorgang abgeschlossen ist.
falls jemand lust und laune hätte den entwurf auf logik zu prüfen, wäre ich natürlich dankbar!
gruß wolfgang
|
|
|
|
| wolfgangb |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 27.11.2009, 18:48
Titel:
|
|
hier der anhang:
| Beschreibung: |
|
Download |
| Dateiname: |
drehzahlüberwachung_.jpg |
| Dateigröße: |
110.2 KB |
| Heruntergeladen: |
1498 mal |
|
|
|
|
|
|
|
