Sinus von variabler (auch fallender) Frequenz



qwertz

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.11.2016, 11:35     Titel: Sinus von variabler (auch fallender) Frequenz
  Antworten mit Zitat
Hallo zusammen,

ich habe das Problem, dass ich keinen plausiblen Sinus von einer sinkenden Frequenz bekomme. Google spuckt zum Thema sinkende Frequenz leider auch nichts aus, nur zu steigender Frequenz.

Das Problem: Bei sinkender Frequenz sollte der Sinus immer "langsamer" werden bis er bei Frequenz=0 konstant ist. Nun bilde ich den Sinus aber aus dem Produkt Zeit x Frequenz. Wenn die Frequenz genauso schnell sinkt wie die Zeit steigt, erhalte ich beim Produkt eine Konstante. Und der Sinus einer Konstanten ist nunmal auch konstant.

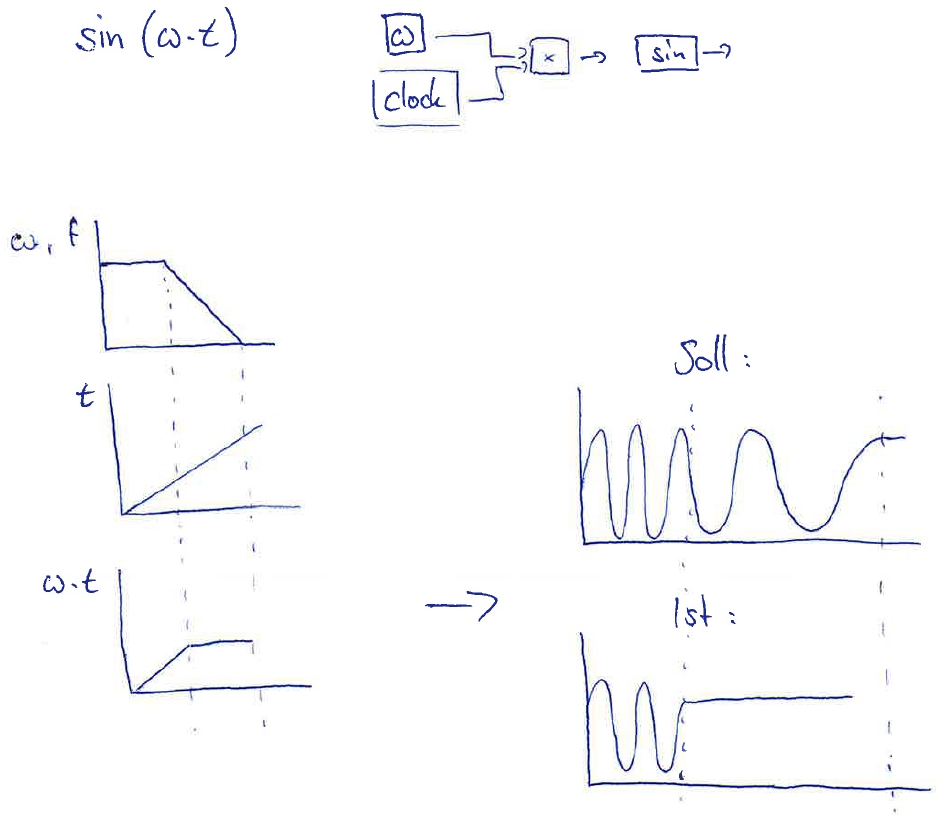

Das Bild im Anhang zeigt das Problem nochmal visuell.
Ich hoffe ihr könnt mir helfen. Evtl. hatte ja schon jemand mal dieses Problem.

Grüße

 Beschreibung:

Download
 Dateiname:  Bild.jpg
 Dateigröße:  150.19 KB
 Heruntergeladen:  52 mal


qwertz

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.11.2016, 12:03     Titel:
  Antworten mit Zitat
Keiner eine Idee?

Tom_Gast

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.11.2016, 12:12     Titel:
  Antworten mit Zitat
Hallo,

dein Soll-Verhalten auf dem Bild zeigt allerdings einen Sinus mit einer Frequenz höher als 0, d.h. du möchtest gar nicht auf 0Hz nach unten, oder? Denn 0Hz ist in der Tat ein konstanter Wert (Gleichspannung).

Hast du dir schonmal den Block "Chirp Signal" angeschaut? Damit kann man sowas gut erstellen.

Gruß Tom

qwertz

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.12.2016, 12:06     Titel:
  Antworten mit Zitat
Ganz kurz für alle, die es interessiert:
In Simscape gibt es einen Block, der Three-Pase Sine Generator heißt. Der beinhaltet quasi die Lösung des Problems. Thema kann geschlossen werden.
