Verfasst am: 31.07.2009, 12:27 Titel: Skalierung der Polardarstellung

Hallo zusammen,

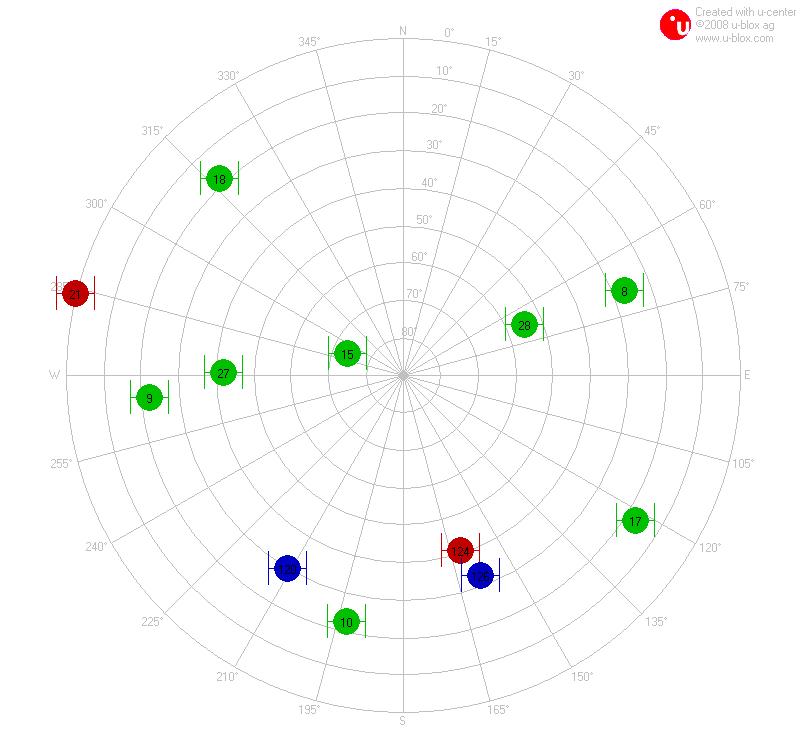

ich hab ein kleines Problem mit der Polardarstellung. Ich möchte Satellitenpositionen in ein Diagramm plotten. Die Polareinstellung eignet sich ja ganz gut dafür. Leider sind die Achsen verdreht. Der Mittelpunkt sollte 90° sein und der äußerste Kreis 0°. Ich hab ein kleines Beispiel in den Anhang gepackt.

Die Satellitenbahnen sollen allerdings nur als Linien eingezeichnet werden.

Hat da jemand ne Idee wie man das realisieren kann. Oder hat sowas schonmal jemand gemacht??

lg webbolle


Beschreibung:

Download

Dateiname:


Dateigröße:

58.55 KB

Heruntergeladen:

773 mal

webbolle

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 24.07.09

	Wohnort: Konstanz

	Version: ---

Verfasst am: 10.08.2009, 13:12 Titel:

Ich hab jetzt einfach eine eigenes Diagramm angelegt. damit funktioniert alles einwandfrei.

Code:

%% Diese Funktion dient zur Darstellung der Satellitenpositionen am
% Himmel. In dem Mittelpunkt des Diagramms ist 90° und am äußersten rand
% 0° aufgetragen.

function [] = sky(direction, elevation, line_style)
clc
hold_state = ishold;

%wenn hold off dann Diagramm neu zeichnen
if ~ishold
create_diagramm();
end

%%holdstatus wieder herstellen
if hold_state == 1
hold on;
else
hold off;
end

%% Werte in Diagramm zeichnen
elevation_tranformiert = 90 - elevation;
direction_rad = direction*(pi/180);

x = elevation_tranformiert .* -sin(direction_rad);
y = elevation_tranformiert .* cos(direction_rad);

hold on;
plot(x,y,line_style)

end

%% Diagramm zeichnen
function [] = create_diagramm()
phi=linspace(0,2*pi); % array mit gleichmäßig verteilten Phi-Werten erstellen
x=90*cos(phi); y=90*sin(phi); % Kreis berechnen

fill(x,y,'w') % Weißen kreis zeichnen
axis equal; % unverzerrte Grafik
axis off;
hold on;

el = 80;
%Elevationkreise einzeichnen
while el > 0
x = el * cos(phi); y = el * sin(phi);
plot(x,y,'k')

%Beschriftung hinzufügen
x = el * cos(1.5); %1.4r = ~80°
y = el * sin(1.5);
lable = [num2str(90-el) char('°')];
text(x, y, lable, 'VerticalAlignment', 'middle', 'Color',[0 0 0], 'BackgroundColor', [1 1 1]);

el = el-10;
end

%Directionlinien einzeichnen
phi = linspace(0,2*pi,16+1)';
for i=1:length(phi)-1
x = 90 * cos(phi(i,1));
y = 90 * sin(phi(i,1));
plot([0 x],[0 y],'k')
end

%Achsen beschriften
text(0, 95, 'N', 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle');
text(95, 0, 'O', 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle');
text(0, -95, 'S', 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle');
text(-95, 0, 'W', 'HorizontalAlignment', 'center', 'VerticalAlignment', 'middle');
end

Funktion ohne Link?

lg webbolle
