surf aus Schnittbildern



Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 27.07.2015, 21:19     Titel: surf aus Schnittbildern
  Antworten mit Zitat
hallo leute
ich hab folgendes problem. ich hab mehrere schnittbilder eines objektes mit einem tunnel drin. den umriss des tunnels habe ich mittels edge ermittelt. sihe dazu bild 2 Edge. dann habe ich mit einer schleife die x und y koordinaten ermittelt also die indexe

Code:
m=1
for k=1:size(BILDEDGES,1) % BILDEDGES ist das logical das mit edge entsteht und im bild edge dargestellt ist.
      for l=1:size(BILDEDGES,2)
          if BILDEDGES(k,l,1)==1
              xx(1,m)=k;
              yy(1,m)=l;
              m=m+1;
          end
      end
end
zz=repmat([0;1],1,size(xx,2));
surf([xx;xx],[yy;yy],zz)

und dann habe ich noch zz werte generiert in der selben größe mit einer spalte 0 und einer spallte 1 ich habe mich da vom ansatz her an der cylinder funktion orientiert.
dabei kommt dann das bild 1 raus. wie man siht werden die flächen nicht in der richtigen reihenfolge verbunden. in der cylinderfunktion wird das über den drehwinkel geregelt... mir fällt aber grade nicht ein wie ich das bei meinem problem umsetzen kann....
hat wer ne idee? oder einen anderen ansatz? das ganze soll halt dann so einen schlauch bilden.
grüße winkow

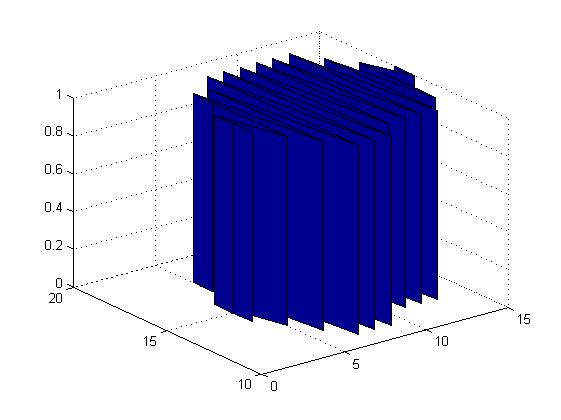

 Beschreibung:
surf bild falsch verbunden

Download
 Dateiname:  surf.jpg
 Dateigröße:  24.46 KB
 Heruntergeladen:  346 mal

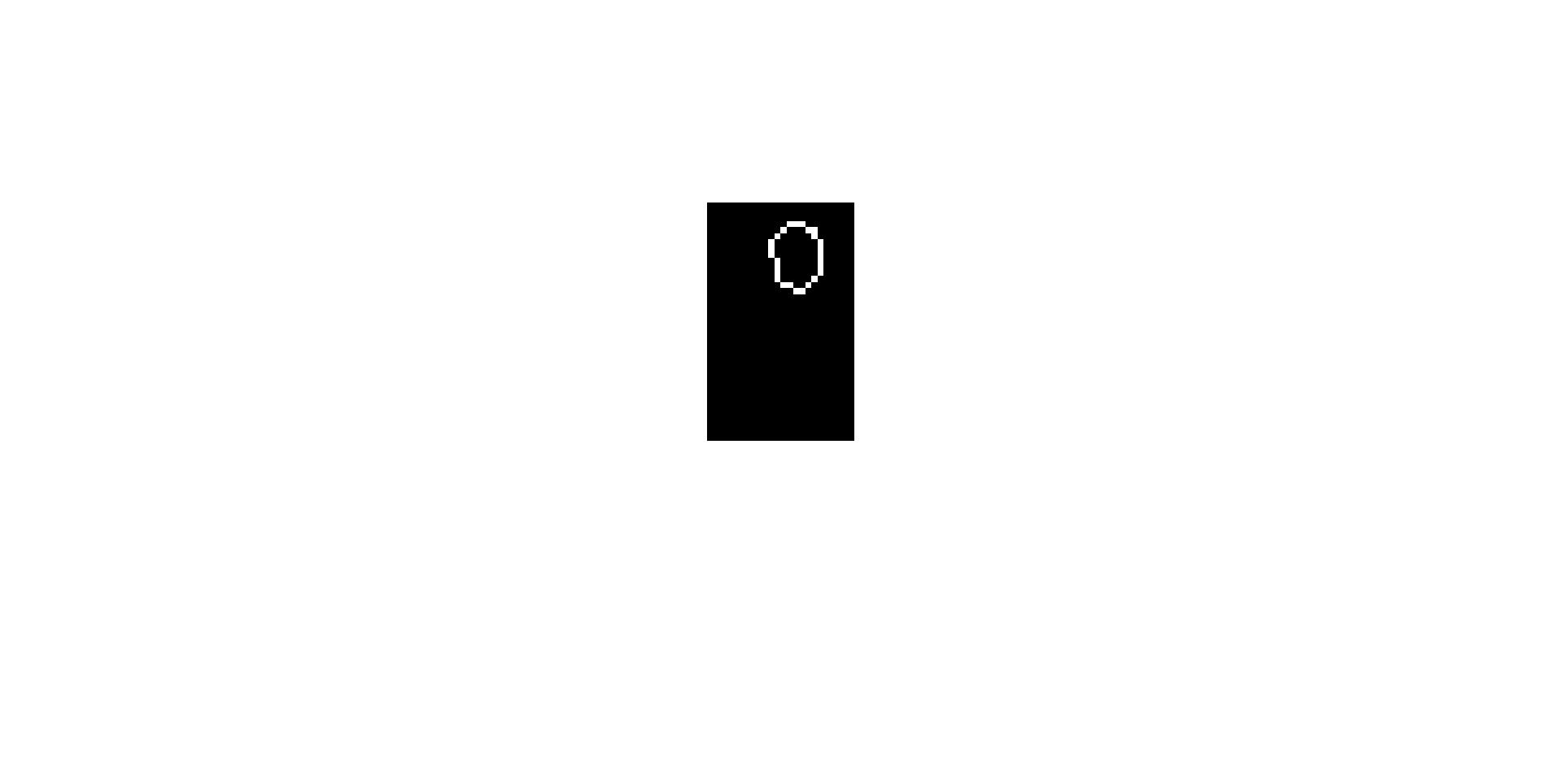

 Beschreibung:
einzelnes schichtbild mit edge

Download
 Dateiname:  edge.jpg
 Dateigröße:  32.74 KB
 Heruntergeladen:  331 mal

_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Themenstarter

Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 27.07.2015, 22:14     Titel:
  Antworten mit Zitat
ok mein erster ansatz ist die daten nochmal nach den abständen zueinander zu sortieren. also einen punkt nehmen und dann danach den punkt der im dichtesten dran ist. für eine ebene funktioniert das schonmal. morgen muss ich mal gucken ob das so auch für alle ebenen geht... allerdings muss ich mir dann gedanken machen ob ein oder ausbuchtungen auftreten.
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.450
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.07.2015, 20:37     Titel:
  Antworten mit Zitat
Hallo,

zwei kleine Gedanken:
ich würde die Punkte nach Winkel sortieren, denn es soll ja der Schlauch gebildet werden.
Wenn dir nichts anderes einfällt, könnte man die einzelnen Facetten mit patch erzeugen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Themenstarter

Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 28.07.2015, 20:42     Titel:
  Antworten mit Zitat
Zitat:
ich würde die Punkte nach Winkel sortieren, denn es soll ja der Schlauch gebildet werden.

ja daran hatte ich auch schon gedacht. irgend ein punkt sollte ja reichen in der mitte und dann die winkel dazu... das ist besser als meine idee. das werd ich mal so machen. ich wollte eh einen elipsoidalfit bestimmen für jede ebene da kann ich ja dann den mittelpunkt gleich mal nehmen.
wie mach ich das wenn jede ebene unterschiedliche viele punkte hat? muss ich dann interpolieren oder kann ich da was anderes nehmen?
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.450
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.07.2015, 22:04     Titel:
  Antworten mit Zitat
Hallo,

ich könnte mir vorstellen, dass eine Interpolation auf einem Gitter von Winkeln gut funktioniert.
Vermutlich wäre es am besten, die Daten komplett in Polarkoordinaten umzuwandeln? Das Zentrum könnte z.B. der Durchschnitt aller x- bzw. y-Werte bilden.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Themenstarter

Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 30.07.2015, 19:52     Titel:
  Antworten mit Zitat
so ich hab jetzt bei jeder ebene mit einem ellipse fit den mittelpunkt bestimmt dann die daten auf einen einheitlichen winkel interpoliert. funktioniert erstmal.
vielen dank für die idee Wink
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen
