Verfasst am: 03.05.2012, 21:08
Titel: Transport delay verändert Form der step-response
|
 |
Hallo zusammen,
Ich bin gerade, in Simulink ein paar Regler zu probieren. Versuchsweise wollte ich erst mal eine reine Totzeit versuchen.
Wenn ich mit Transport delay eine Totzeit in meinen Regelkreis einbaue,der Sprungversuch hinter dem Totzeit

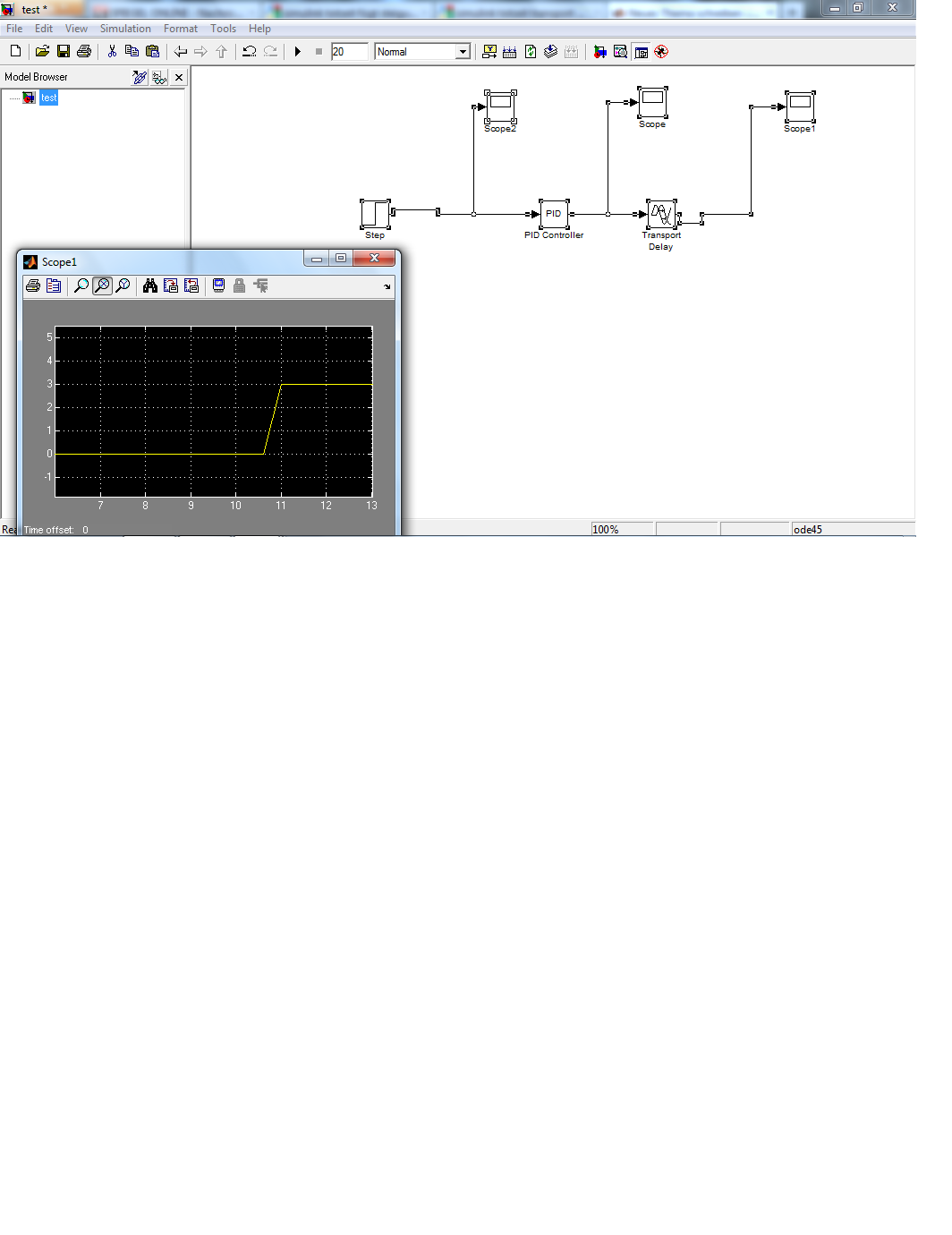

Wenn ich dann eine Sprungversuch mache, hat meine Systemantwort die korrekte Totzeit, aber eine endliche Steigung (Screenshot). Weiß von euch jemand, woran das liegen kann?
Wenn noch jemand nen Tipp hat für ein gutes Tutorial, würde ich mich auch freuen!
Vielen Dank euch!
| Beschreibung: |
|
Download |
| Dateiname: |
screenshot.png |
| Dateigröße: |
106.05 KB |
| Heruntergeladen: |
852 mal |
|
|
|
|
|
|
| rob25 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.09.2012, 14:44
Titel: Jemand eine Antwort?
|
|
Hallo,
das Thema ist auch von meiner Bedeutung, hat jemand eine Lösung?
Mfg
|
|
|
|
| vega1013 |
Forum-Century
|
|
Beiträge: 162
|
|
|
|
Anmeldedatum: 26.02.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 26.09.2012, 20:56
Titel:
|
|
Aus der Hilfe:
| Zitat: |
| When you want output at a time that does not correspond to times of the stored input values, the block interpolates linearly between points. When the delay is smaller than the step size, the block extrapolates from the last output point, which can produce inaccurate results. Because the block does not have direct feedthrough, it cannot use the current input to calculate an output value. For example, consider a fixed-step simulation with a step size of 1 and the current time at t = 5. If the delay is 0.5, the block must generate a point at t = 4.5. Because the most recent stored time value is at t = 4, the block performs forward extrapolation. |
mfG
vega
|
|
|
|
|
|
|
