Wiederholgenauigkeit ermitteln // Maximaler Abstand Kurven



equi
Forum-Century

Forum-Century


Beiträge: 108
Anmeldedatum: 07.03.17
Wohnort: Tübingen
Version: Matlab 2016b, Octave 4.2.1
     Beitrag Verfasst am: 18.05.2017, 07:52     Titel: Wiederholgenauigkeit ermitteln // Maximaler Abstand Kurven
  Antworten mit Zitat
Hallo Zusammen,

und zwar möchte ich die Messgenauigkeit bzw. die Wiederholgenauigkeit eines Messmittels ermitteln. Hierzu habe ich mehrmals das selbe Werkstück vermessen.
Die Daten liegen immer als csv Datei vor, immer 5 Spalten, Zeilen Anzahl unterschiedlich (jedoch immer recht ähnliche Anzahl), allerdings werden nur 2 bestimmte(es ist bekannt welche) spalten benötigt.
Da die Kurven per Messvorgang ermittelt wurden, liegt keine Funktion vor.

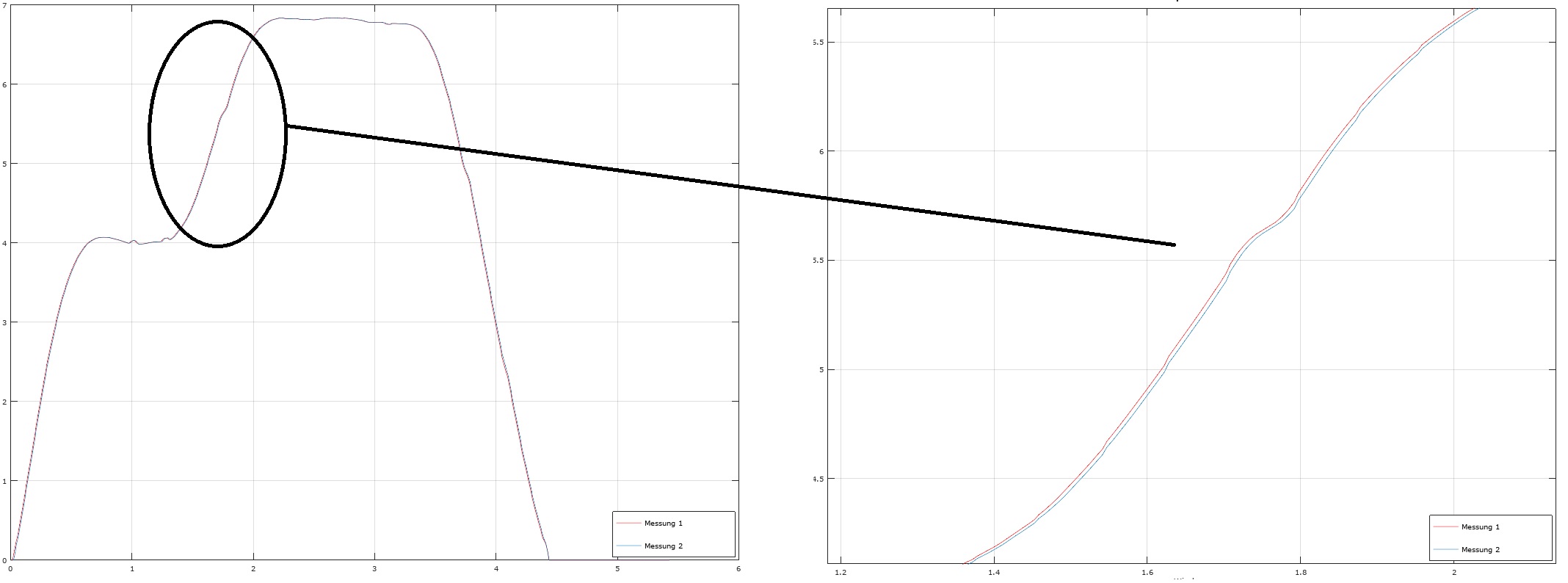

Mir ist wichtig den maximalen Abstand der Kurven (auch an bestimmten Stellen) zu ermitteln(am wichtigsten ist es in der Steigung), im Anhang sind es nur 2, in echt sind es ca 100 stück.
Habe mir erst irgendwas gedacht mit |g(x)-f(x)| aber da ich weder Formel hab, noch immer die größte und die kleinste kurve zuvor weiß macht das keinen Sinn, zumindest wüsste ich nicht wie Very Happy

Habe auch schon einige andere Themen dazu gelesen, leider bringt mich das nicht weiter Very Happy

Vielen Dank!

Grüße


EDIT:

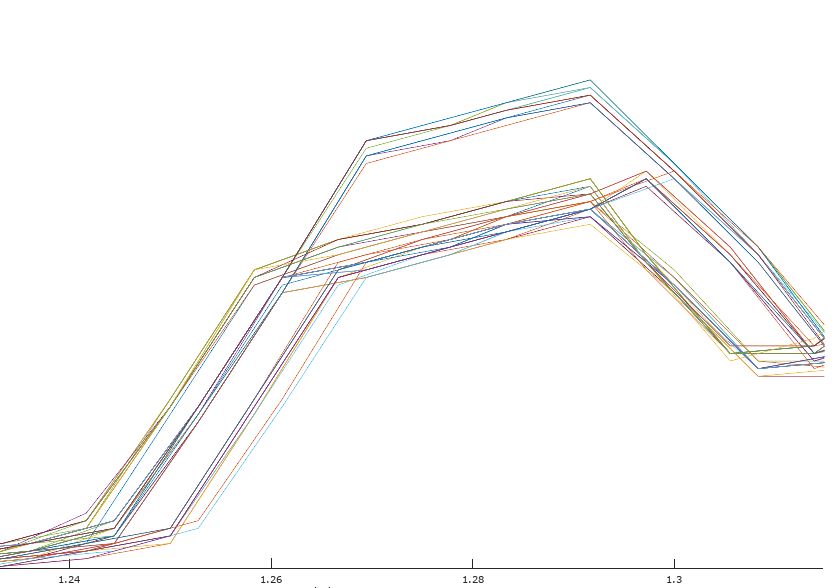

Hab mal noch eine Stelle rausgesucht mit allen Messungen, hier ist deutlich zu sehen, damit nicht immer eine Messung die größte bzw. die kleinste bleibt (Abweichung 2), deswegen weiß ich nicht wie ich mit sowas wie |g(x)-f(x)| umgehen soll... wenn es nur 2 Messungen wären würde ich einfach den Betrag nehmen Very Happy

Abweichungen 2.JPG
 Beschreibung:

Download
 Dateiname:  Abweichungen 2.JPG
 Dateigröße:  53.04 KB
 Heruntergeladen:  27 mal
 Beschreibung:

Download
 Dateiname:  Abweichungen.jpg
 Dateigröße:  136.13 KB
 Heruntergeladen:  35 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator


Beiträge: 10.481
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 19.05.2017, 07:52     Titel: Re: Wiederholgenauigkeit ermitteln // Maximaler Abstand Kurv
  Antworten mit Zitat
Hallo equi,

Bei mehreren Messwerten nimmt man im Allgemeinen die Standard-Abweichung, als die Wuzel aus der Summe der quadrierten Abstände zum Mittelwert.

Die maximale Abweichung ist auch interessant:
Code:
x = rand(5, 100);
Range = max(x, [], 1) - min(x, [], 1);

Hier wird zu jedem Zeitpunkt der Minimalwert vom Maximalwert abgezogen. Hierbei werden Ausreißer betont, während sie bei der Standardabweichung gedämpft werden.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

equi
Themenstarter

Forum-Century

Forum-Century


Beiträge: 108
Anmeldedatum: 07.03.17
Wohnort: Tübingen
Version: Matlab 2016b, Octave 4.2.1
     Beitrag Verfasst am: 23.05.2017, 13:55     Titel:
  Antworten mit Zitat
Danke für die Antwort Jan!
Sorry für die lange Zeit bis zur Antwort, habe ewig rumprobiert bis ich gerade gemerkt habe damit so mein Programm nicht funktionieren kann, hatte zuvor schon einen Fehler und deshalb immer die Falschen Werte rausbekommen Very Happy Embarassed

Mein bisheriges Programm hat mir immer die Abweichungen in einer spalte von einer .csv-datei geliefert... Rolling Eyes

Ich muss aber jeweils die Zeilen mit den Zeilen aus den anderen csv-Datei vergleichen Rolling Eyes
Also quasi Abweichungen bilden der Zeile1 der csv-Datei1 mit Zeile1 aus csv-Datei2-50 Very Happy da bin ich jetzt gerade am rumprobieren Very Happy
