Verfasst am: 16.11.2009, 09:46 Titel: x-Achse verschieben

Servus

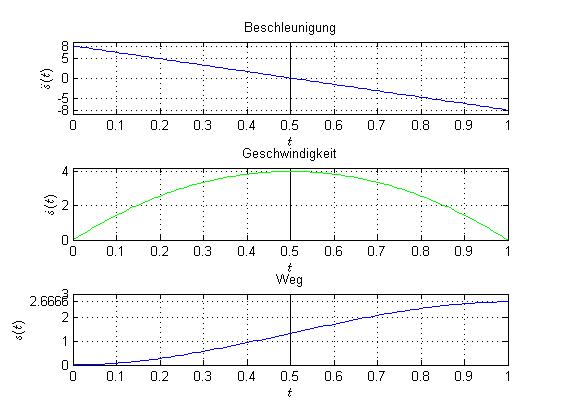

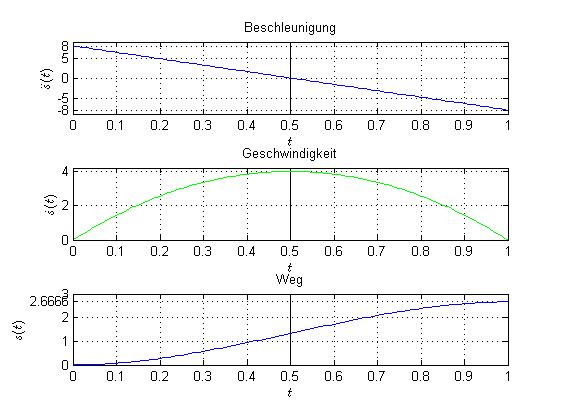

Ich habe einen Plot, siehe Anhang, der das Problem hat, dass die x-Achse nicht mittig ist sondern am unteren Rand. Das stört die Ansicht ein wenig.

Gibt es für dieses Problem eine Lösung?

Ich häng noch den Code wie ich im moment plotte an:

Code:

%--------------------------------------
% Plots
subplot(3,1,1), plot([0.5,0.5],[-10,10],'black',t,spp,'b');
grid on
set(gca,'YTick',[-8 -5 0 5 8])
ylabel('$\boldmath\ddot s(t)\unboldmath$','interpreter','latex')
xlabel('$t$','interpreter','latex')
axis([0 1 -9 9]);
title('Beschleunigung');

subplot(3,1,2), plot([0.5,0.5],[-10,10],'black',t,sp,'g');
grid on
axis([0 1 0 4.2]);
ylabel('$\boldmath\dot s(t)\unboldmath$','interpreter','latex');
xlabel('$t$','interpreter','latex')
title('Geschwindigkeit')

subplot(3,1,3), plot([0.5,0.5],[-10,10],'black',t,s,'bl');
set(gca,'YTick',[0 1 2 2.666666666 3])
set(gca,'YTickLabel',{'0'; '1'; '2'; '2.6666'; '3'})
axis([0 1 0 3]);
grid on
ylabel('$\boldmath s(t)\unboldmath$','interpreter','latex');
xlabel('$t$','interpreter','latex')
title('Weg')

Funktion ohne Link?

Ich hoffe mir kann bei dem Problem jemand helfen.

Grüße aus Hessen[/code]


Beschreibung:

Download

Dateiname:


Dateigröße:

42.52 KB

Heruntergeladen:

1866 mal

LittleX

Forum-Guru


	Beiträge: 494

	Anmeldedatum: 14.05.09

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2009, 10:18 Titel:

Hallo,

vielleicht hilft Dir ja folgendes weiter:
http://www.mathworks.com/matlabcentral/fileexchange/22956

Viele Grüße,

LittleX

Blanvolet

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.11.2009, 10:46 Titel:

Ja, hilft. Nur jetzt ist die Achse genau in der Mitte, also die x-Achse horizontal und die y-Achse vertikal zentriert ... die y-Achse soll aber bleiben wo sie ist. Gibt aber noch eine FUnktion, die schau ich mir noch an. Danke
