Verfasst am: 24.05.2015, 10:07 Titel:

chunu hat Folgendes geschrieben:

Das Verhalten tritt bei allen getesteten Filtern auf.
Ich vermute mittlerweile dass es an der sehr geringen Grenzfrequenz von 2 Hz und der hohen Abtastrate von 2000 Hz liegt.
Jemand eine Idee, wie ich diese Parameter umsetzen kann?

Hast du auch das Window-Sinc Filter getestet? Mit entsprechender hoher Ordnung des Filters sollte selbst Fg = 2Hz möglich sein. Ich weiß ja nicht wie lang du das Filter machen kannst, was davon abhängt wie viele Messwerte du hast

Was ist mit meinem Vorschlag die Grenzfreq. des Filters erstmal etwas höher zu wählen? Konntest du damit eine höhere Dämpfung erreichen?

Alternativ könntest du auch das transformiert Signal im Freq.-bereich manipulieren und alle Werte bis 2Hz durch Null ersetzen und wieder in den Zeitbereich wandeln. Es hängt aber auch von der Anzahl Messwerte ab, damit es nicht zu unschönen Nebeneffekten kommt.

chunu

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 20.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 26.05.2015, 09:26 Titel:

Window-Sinc Filter habe ich noch nicht getestet.
Ich wollte erstmal die Faltung nach Deinem Code Beispiel korrekt umsetzen. Jedoch habe ich dort das Problem die Ausgangslänge korrekt festzulegen. Einerseits weiß ich zu beginn nicht wie lange sig2 ist benötige es aber andererseits um die Ausgangslänge zu bestimmen.

Bei höheren Grenzfrequenzen funktioniert die Variante mit Filter mit ausreichender Dämpfung.

edit:

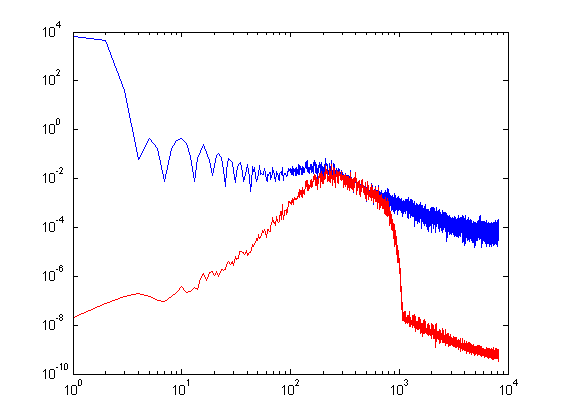

Habe den Window-Sinc aus http://www.gomatlab.de/window-sinc-filter-t19156.html umgesetzt. Im Anhang das entsprechenden Bild. Blau ist wieder original Signal und rot das gefilterte. Leistungsdichte über Frequenz.
Irgendwie scheinen hier die Frequenzen einfach nicht zu stimmen. Das Bild passt doch nicht wirklich zu den Filterparametern 10 und 100 Hz oder verstehe ich etwas grundsätzlich falsch?


Beschreibung:

Download

Dateiname:


Dateigröße:

5.52 KB

Heruntergeladen:

235 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 26.05.2015, 17:17 Titel:

Zu 1) Wenn du dieses Filter verwendest,

Code:

% Filter - Frequenzbereich
dF = Fs/fftsize;

f = (-Fs/2:dF:Fs/2-dF);

BPF = ((f_HP < abs(f)) & (abs(f) < f_TP))';
sig2 = double(BPF(:));

Funktion ohne Link?

wählst du einfach mal length(sig2) = length(sig1). Das Zeropadding wird das Ergebnis nicht verfälschen. Es ändert lediglich die Auflösung df, da es fftsize abhängig ist.

Zu 2) Es scheint auf deinem Bild, dass Fg1 und Fg2 jeweils um den Faktor 10 verschoben sind, also bei 100 und 1000Hz. Welche Parameter hast du wie angegeben?

Code:

% Funktionsaufruf in Command Window oder m-file
order = ...; % Filterordnung -> 101 Koeffizienten
fc1 = 10; % 1. Grenzfrequenz
fc2 = 100; % 2. Grenzfrequenz
fs = ... % Abtastfrequenz in Hz
filter_type = 'bandpass';
window_typ = ...;
analyse_plot = 'y'; % Filterfrequenzantwort darstellen

Funktion ohne Link?

Wie sieht denn die Filterfrequenzantwort aus? Dort werden dir doch die exakten Grenzfreq. des Filters angezeigt sowie der Dämpfungsverlauf. Bitte mal den Plot dazu posten.

chunu

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 20.05.15

	Wohnort: ---

	Version: ---

Verfasst am: 27.05.2015, 16:47 Titel:

Das Problem mit der Frequenzverschiebung war dämlich Embarassed

Der Effekt kam, da ich über den Samples geplottet habe und nicht über der Frequenz. Ist mir leider erst jetzt aufgefallen.

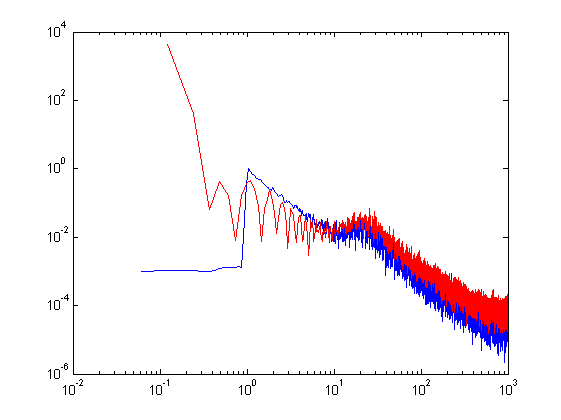

Wenn ich length(sig2) = length(sig1) setze kommt das im Anhang gezeigte heraus. Rot ist original und blau das gefilterte mit f_hp=1 Hz.


Beschreibung:

Download

Dateiname:


Dateigröße:

4.85 KB

Heruntergeladen:

259 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 27.05.2015, 16:57 Titel:

Ist das Ergebnis nun wie gewünscht oder wie darf meinen deinen Post verstehen?
