aus einer Textdatei lese ich Messpunkte (x,y,z Koordinaten: es steckt also keine Funktion zwischen den 3 Werten) ein.
Somit liegen die Daten so vor:
x = [ 1.445; 5.820;.......
y = [ 4.97; 2.068;......
z = [ 2.877; 2.836; .....
ein einfacher 3D plot geht ja mit plot3(x,y,z,'mo')
Jetzt hätte ich aber noch gerne ein Diagramm, bei dem ich quasi die Draufsicht auf die x-y Ebene habe, und die Messpunkte farblich entsprechend ihrem Wert (z-Koordinate, "Höhe") abgebildet werden (z.B. Farbe1=20, Farbe2=0, und die z-Werte dazwischen halt farblich dazwischen)
%Positionen der Sensoren
sx = [1.445; 5.820; 1.385; 6.96]; %positionen in x Richtung 9B C99 B1 B3
sy = [4.97; 2.068; 14.483; 14.486];%postitionen in y Richtung
sz = [2.877; 2.836; 2.9; 2.9];
plot3(sx,sy,sz,'mo') legend('Messwerte','Ubisense-Sensoren','LOCATION','BestOutside');
Dennoch ist es noch nicht richtig. Es werden die Punkte mit Linien verbunden. Bei den wenigen (Test-) Messpunkten ist das OK, aber bei mehreren Punkten sieht man so gar nichts mehr.
So sieht es jetzt aus(wenige Testdaten):
Gibt es eine Möglichkeit, nur den Bereich um die jeweiligen Messpunkte einzufärben?
Denn mit vielen Messpunkten sieht das Ganze so aus:
Also so erkennt man wegen den Linien gar nichts....
Wer kann mir da helfen?
Gast
Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
Verfasst am: 16.02.2009, 22:12
Titel:
Zitat:
Aber mit dem Ergebnis bin ich jetzt nicht so zufrieden. Was mache ich falsch?
Ja, inwiefern nicht? Was ist denn das erwartete Ergebnis?
Man kann hier auch Bilder direkt hochladen, ist das nicht einfacher?
@der Oli: Danke für den Tipp. Die Linien sind damit in der Tat weg, aber die Linien scheinen wohl doch nicht das Problem zu sein. Ohne die Linien werden die Meßpunkte als '*' dargestellt, alle in Blau.
Anonymous hat Folgendes geschrieben:
Zitat:
Aber mit dem Ergebnis bin ich jetzt nicht so zufrieden. Was mache ich falsch?
Ja, inwiefern nicht? Was ist denn das erwartete Ergebnis?
Man kann hier auch Bilder direkt hochladen, ist das nicht einfacher?
@Gast:
Ja, da hast du recht! Es ist einfacher Bilder hier direkt Hochzuladen. Künftig werde ich das machen.
Beim Ansatz mit 'contourf' bekomme ich die Kontur, aber in der x-y-Ebene, und ohne Bezug zur z-Ebene. Zumindest in der Form, wie ich es bisher gepostet habe. Daher meine Frage, ob ich 'contourf' vllt. 'falsch' benutzt habe, oder ob noch etwas dabei fehlt.
Noch kenne ich mich mit Matlab nicht so gut aus, daher weiß ich nicht, ob meine Daten einfach in der falschen Form vorliegen um die gewünschte Darstellung zu erreichen, oder ob es einfach so nicht geht, wie ich es gerne hätte.
Vielleicht habe ich bisher auch noch nicht richtig formuliert was ich mir vorstelle, das kann natürlich auch sein.
Daher noch eine kleine Erläuterung:
Bisher stehen in 'j' tatsächlich die z-Koordinaten im Raum. Künftig soll darin ein Wert für die Signalstärke an dieser x/y Position im Raum stehen. Ich möchte eine Darstellungsform erreichen, bei der ich Meßpunkte in der x-y-Ebene darstelle, diese aber farblich entsprechend dem Wert von 'j' kennzeichne. Damit möchte ich eine einfache Auswertung erreichen, an welcher x-y-Position ich eine hohe bzw. niedrige Signalstärke erreiche.

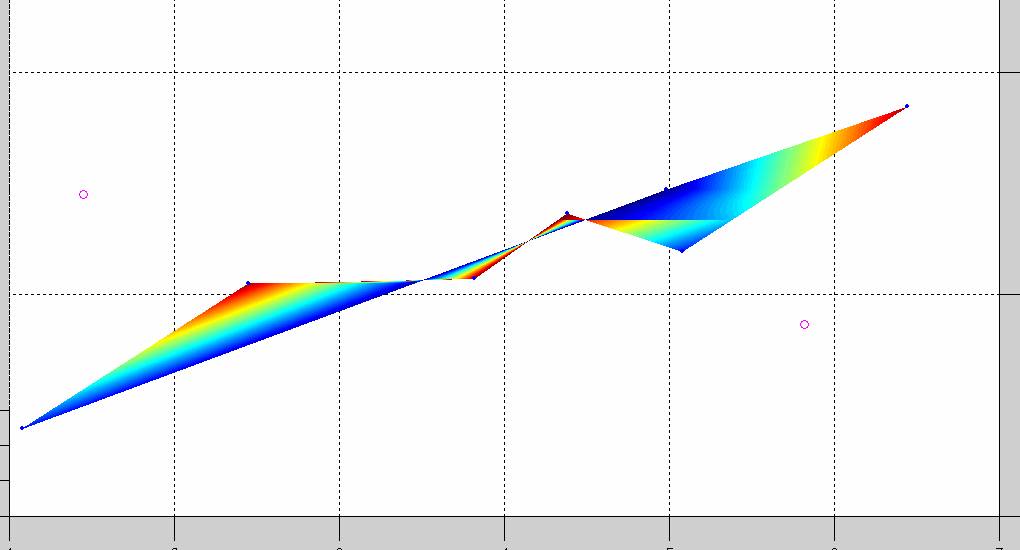

Bisher kommt das hier
<Bild1.jpg>
meiner Vorstellung am Nächsten.
Dabei ist aber das Problem, dass dies nur bei wenigen Messwerten funktioniert, ich aber gerne wesentlich mehr Messwerte in die Darstellung mit einbeziehen möchte.
