2 bar3 Matrizen in einem Plot ausgeben


schnatterinchen

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.08.2008, 11:03     Titel: 2 bar3 Matrizen in einem Plot ausgeben
  Antworten mit Zitat
Hallo

weiß jemand, wie ich 2 verschiedene bar3 Diagramme in einem Plot darstellen kann?

Vielen Dank schon mal. Very Happy


nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.318
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 08.08.2008, 11:09     Titel:
  Antworten mit Zitat
Hi,

mehrere Plots in ein Fenster bekommt man mit
Code:
.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

schnatterinchen

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.08.2008, 11:25     Titel:
  Antworten mit Zitat
also das geht...
Aber eigentlich hatte ich gedacht, dass ich dann in diesem Balkendiagramm die Farbverteilung sehen kann (die beiden bar3 Diagramme haben unterschiedliche Farben). Die Farben werden aber irgendwie komisch durchgemixt!? Weißt du auch, wie ich das lösen kann?


Wenn Chuck Norris baden geht wird er nicht nass, sondern das Wasser wird
Chuck Norris
Laughing

nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.318
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 08.08.2008, 11:42     Titel:
  Antworten mit Zitat
Kein Ahnung was Du vorhast, vielleicht kann man mit Transparenz arbeiten:
Code:
Y = cool(7);
figure;

h1=bar3(Y)
set(h1,'FaceAlpha',0.3)
hold on;
h2=bar3(0.5*Y);


Erstell mal ein Beispiel.

schnatterinchen hat Folgendes geschrieben:
Wenn Chuck Norris baden geht wird er nicht nass, sondern das Wasser wird
Chuck Norris
Laughing

Er ist halt der Beste Wink
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.08.2008, 12:22     Titel:
  Antworten mit Zitat
Hallo

das ist genau, was ich will Very Happy
Problem ist nur, dass es in meinem Programm nicht geht Mad obwohl das exakt das gleiche ist. Die Matrix ist 27*27 und der Plot ist ein .fig file mit einer normalen axes....
Hast du eine Idee, woran das liegen könnte?




Chuck Norris hat bis zur Unendlichkeit gezählt... 2 mal.

nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.318
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 12.08.2008, 17:27     Titel:
  Antworten mit Zitat
Was geht denn nicht?
Zeig mal den Code.
_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

schnatterinchen

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.08.2008, 10:38     Titel:
  Antworten mit Zitat
Hallo
also schon wenn ich das mit einem .fig und einer axes darstelle, sieht man bei mir keine transparenz mehr... und das ist dann in meinem Programm genauso. Hab ich das irgendwie verständlich gemacht? Rolling Eyes


Code:

axes(handles.axes1);
Y = cool(7);
h1=bar3(Y)
 set(h1,'FaceAlpha',0.3)
hold on;
h2=bar3(0.5*Y);




LG

nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.318
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 13.08.2008, 11:56     Titel:
  Antworten mit Zitat
Hi,

auch wenn ich bei mir vorher ein axes-Object erzeuge klappt es:
Code:
axes;
Y = cool(7);
h1=bar3(Y)
set(h1,'FaceAlpha',0.3)
hold on;
h2=bar3(0.5*Y);

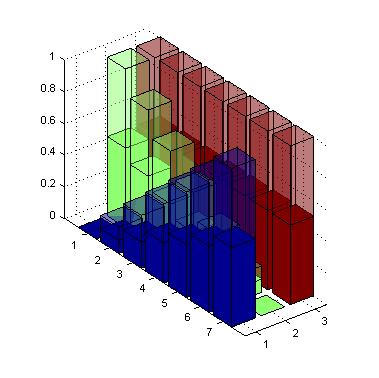

 Beschreibung:

Download
 Dateiname:  untitled.jpg
 Dateigröße:  21.7 KB
 Heruntergeladen:  700 mal

_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

schnatterinchen

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.08.2008, 12:22     Titel:
  Antworten mit Zitat
.. und genau das geht bei mir nicht. Wenn ich den Code öffne ist es nicht transparent.
Kann vielleicht daran liegen, dass ich MatLab 6.5 benutze.


Auf jeden Fall vielen Dank für deine Mühe Wink

LG
