2 Bilder übereinander legen


holzwurm
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 19.06.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.06.2018, 14:35     Titel: 2 Bilder übereinander legen
  Antworten mit Zitat
Hallo,

ich habe Schwierigkeiten bei der Umsetzung folgender Sachen:
Ich habe ein Graustufenbild I von dem ich eine Histogrammauswertung mache.
Das Ergebniss smo stellt eine Bewertung dar, die ich mit einer Colormap darstelle.
Zur besseren Darstellung will ich nun die Colormap auf dem Graustufenbild halbtransparent abbilden.

Code:

  Name         Size                Bytes  Class    Attributes

  I         1000x1500            1500000  uint8

  smo       950x1450            11020000  double

 cmap      64x3              1536  double


Ich habe schon folgendes getestet, komme da aber leider auch nicht weiter...
Code:
set(h,'AlphaData',alpha_matrix)

Ich vermute ich muss die Colormap in der gleichen Größe wie I abspeichern und dann neu laden?! Wie mache ich das am besten?
Bisher erzeuge ich colormap so:
Code:

% plot colormap
hFig_cmap = openFigure('Colormap',1);
set(hFig_cmap, 'Units', 'normalized', 'Position', [0.2, 0.2, (0.35*0.7), 0.7]);
clims = [min(smo(:)) max(smo(:))];
h_cmap = imagesc(smo, clims);
axis off;
% Colorbar
load cmap;
colormap(cmap);


Grüße
David
Private Nachricht senden Benutzer-Profile anzeigen


holzwurm
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 19.06.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.06.2018, 10:12     Titel:
  Antworten mit Zitat
Hallo nochmal,

ich hab die zwei Bilder jetzt übereinander liegen, leider beide Grau.
Kann mir jemand sagen, wie ich das untere Bild weiterhin als Graustufenbild und das zweite farbig darstellen kann?

Code:

% load images to workspace
Gray = imread('Gray.png','png');
Color = imread('Color.png','png');
% figure grayscaled image
figure('visible',' off')
imshow(Gray,'border','tight');

% get size of colored image
[col, row] = size(Color);
% create
alpha_matrix = 0.5*ones(col, row);
hold on
h = imshow(Color);
set(h, 'AlphaData', alpha_matrix);



Gruß David

 Beschreibung:

Download

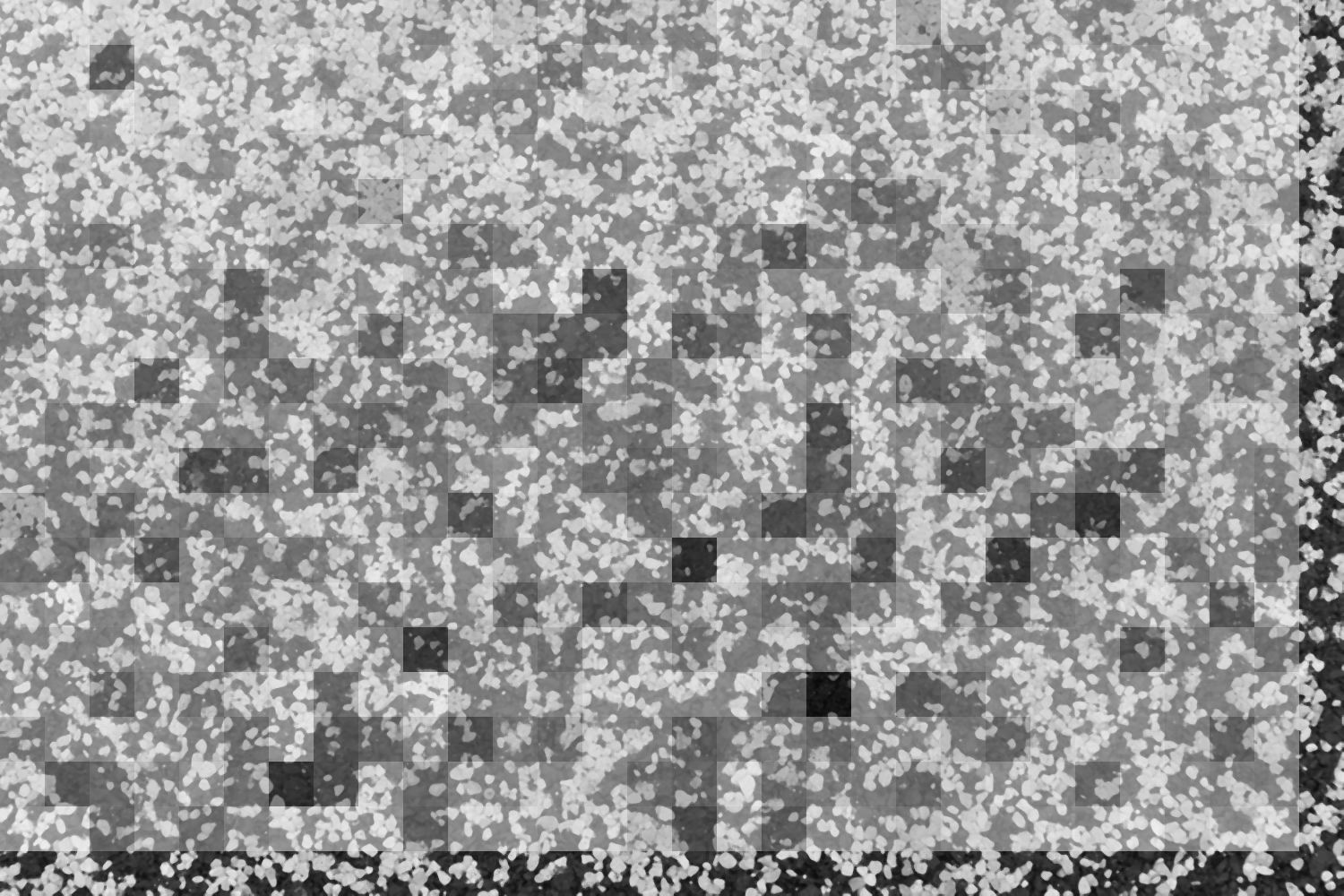

 Dateiname:  result.png
 Dateigröße:  1.36 MB
 Heruntergeladen:  287 mal
 Beschreibung:

Download

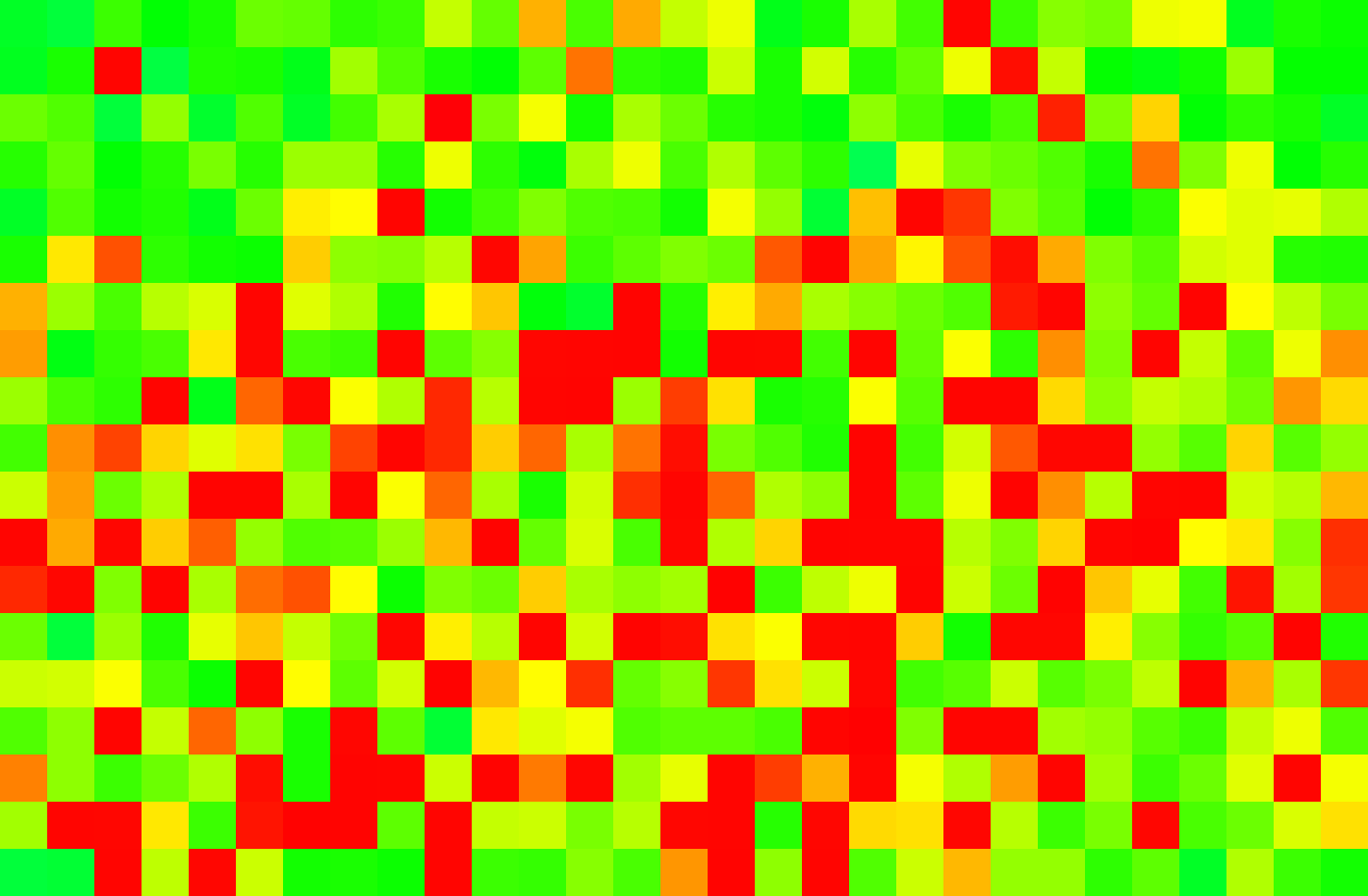

 Dateiname:  Color.png
 Dateigröße:  9.51 KB
 Heruntergeladen:  242 mal
 Beschreibung:

Download

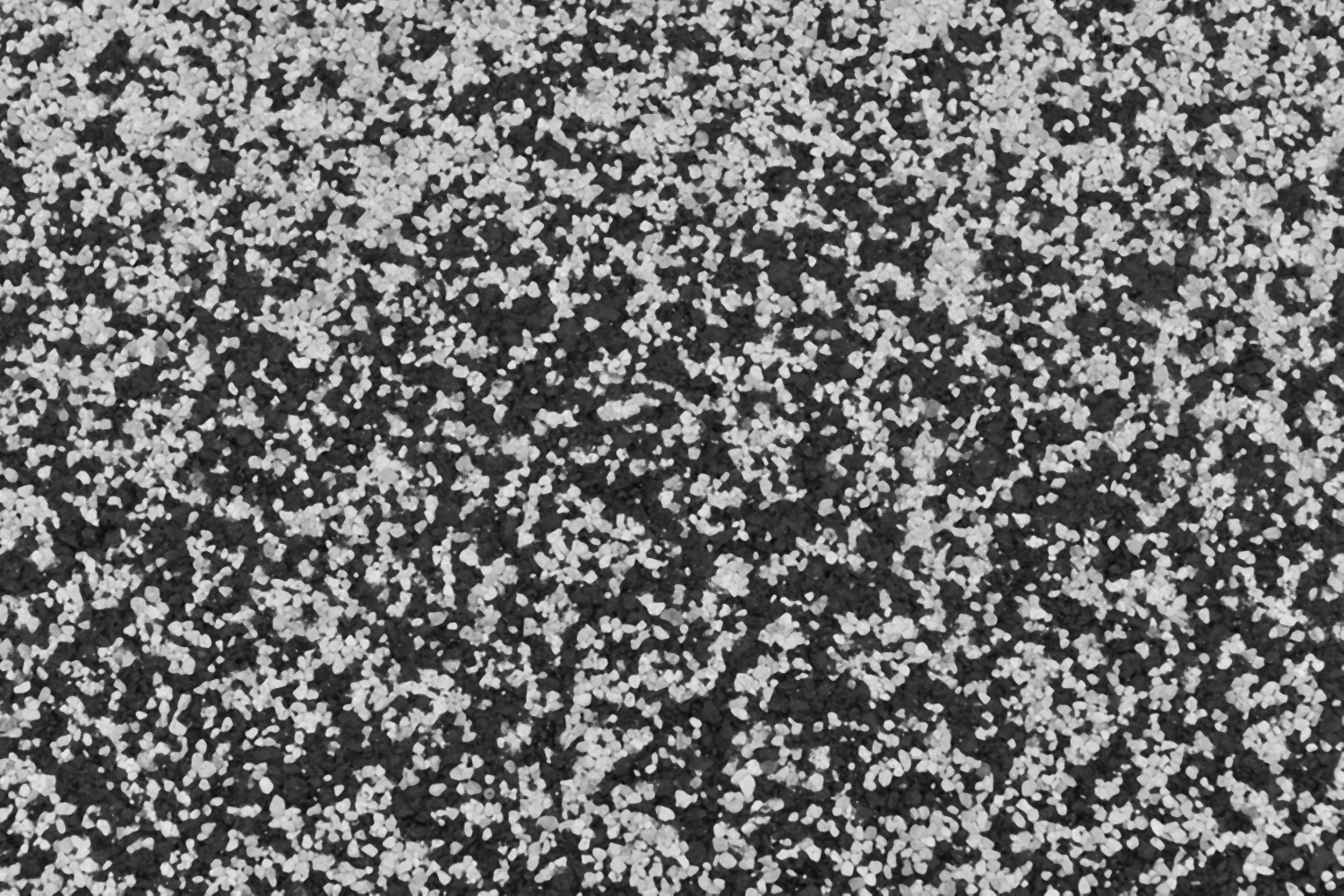

 Dateiname:  Gray.png
 Dateigröße:  954.95 KB
 Heruntergeladen:  275 mal
Private Nachricht senden Benutzer-Profile anzeigen
