2-Massenschwinger


Calle
Forum-Century

Forum-Century

Beiträge: 145
Anmeldedatum: 08.02.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.12.2013, 11:59     Titel: 2-Massenschwinger
  Antworten mit Zitat
Hallo,

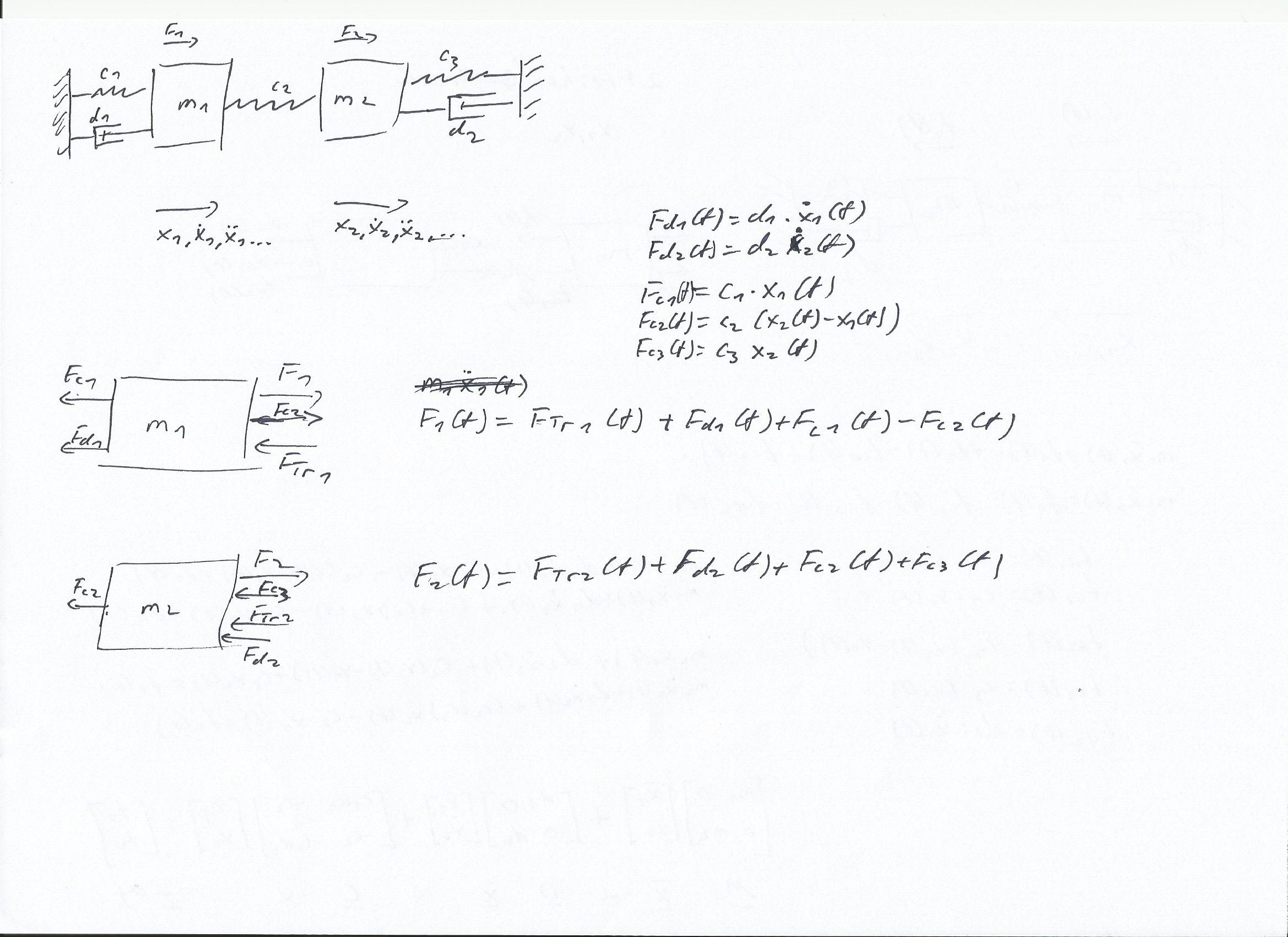

ich habe ein 2 Massenschwinger (abbildung im Anhang). Dazu habe ich die Differentialgleichungen aufgestellt.


\begin{vmatrix} m_1 & 0 \\0 & m_2 & \end{vmatrix} \cdot \begin{pmatrix} x_1 \\ x_2 \end{pmatrix} **+\begin{vmatrix} d_1 & 0\\ 0 & d_2\end{vmatrix} \cdot \begin{pmatrix} x_1 \\ x_2 \end{pmatrix} *+\begin{vmatrix} c_1+c_2 & -c_2 \\ -c_2 & c_2 + c_3\end{vmatrix}\cdot \begin{pmatrix} x_1 \\ x_2\end{pmatrix} =\begin{pmatrix} f_1 \\ f_2 \end{pmatrix}

Diese möchte ich jetzt gerne lösen, sodass ich graphisch den Weg und die Geschwindigkeit der beiden Massen bekomme. (Entweder in Matlab als Code, oder gerne auch in Simulink). In Simulink kam immer der Fehler weil Masse, Dämpfer und Feder als MAtrix auftreten.

weiss jemand, wie ich weiter kommen kann? gruß

 Beschreibung:

Download
 Dateiname:  Scan0002.jpg
 Dateigröße:  521.87 KB
 Heruntergeladen:  756 mal
Private Nachricht senden Benutzer-Profile anzeigen


geieraffe
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 97
Anmeldedatum: 19.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.12.2013, 09:49     Titel:
  Antworten mit Zitat
Warum treten deine Systeme in Simulink als Matrix auf?
In Simulink solltest du dir dein doch System ohne Probleme mit den vorhandenen Blöcken zusammenbasteln können?
Das wäre Lösung 1.

Lösung 2:
Du bleibst beim Code und bildest dir dein Modell mit
Code:
sys = ss(a,b,c,d)
