Verfasst am: 23.09.2019, 20:35 Titel: 2 Messreihen mit Boxplot in einem Diagram

Nabend Zusammen,
ich bin derzeit am Verzweifeln wie man 2 Messreihen von Temperatursensoren mithilfe von Boxplots darstellen kann. Ich habe 2 Sensoren jeweils 8 Temperaturen (p) ablaufen lassen und die gemessene Temperaturabweichungen zum Idealwert würde ich gerne nun darstellen.
Mit Hilfe von alten Forenbeiträgen hab ich immerhin schon alles dargestellt, aber ich bekomme den 2. Sensor nur als Weiterführung des 1. und ohne die Temperatur als Werte der X-Achse einzutragen

Code:

n= [-0.52 -0.73 -0.77 -0.58 -0.74 -0.48 -0.63 -0.35
-0.72 -0.61 -0.65 -0.7 -0.68 -0.74 -0.66 -0.4
-0.67 -0.59 -0.59 -0.69 -0.64 -0.72 -0.64 -0.61
-0.63 -0.57 -0.54 -0.61 -0.54 -0.72 -0.61 -0.76
-0.67 -0.57 -0.55 -0.6 -0.63 -0.61 -0.55 -0.51];

o= [-0.05 -0.18 -0.22 -0.01 -0.07 0.09 -0.11 0.22
-0.2 -0.03 -0.04 -0.13 -0.06 -0.1 0.05 0.17
-0.15 -0.01 0 -0.04 -0.02 -0.06 0.03 -0.06
-0.1 0 0.04 -0.01 0.07 -0.04 0.02 -0.05
-0.07 0.02 0.02 0.03 0.01 0.06 0.08 0.04];

p =[2 5 8 11 14 17 20 23];

boxplot([n,o])
hold on
plot(median(n), 'k-')
plot(median(o), 'k-')

xlabel('Temperatur','FontSize',20);
ylabel('Abweichung','FontSize',20);
hold off

Funktion ohne Link?

Denke ist wieder nur eine Kleinigkeit die Lösung, aber nach 4 Std. rumprobieren frage ich doch mal die Profis Wink

Gruß Olli

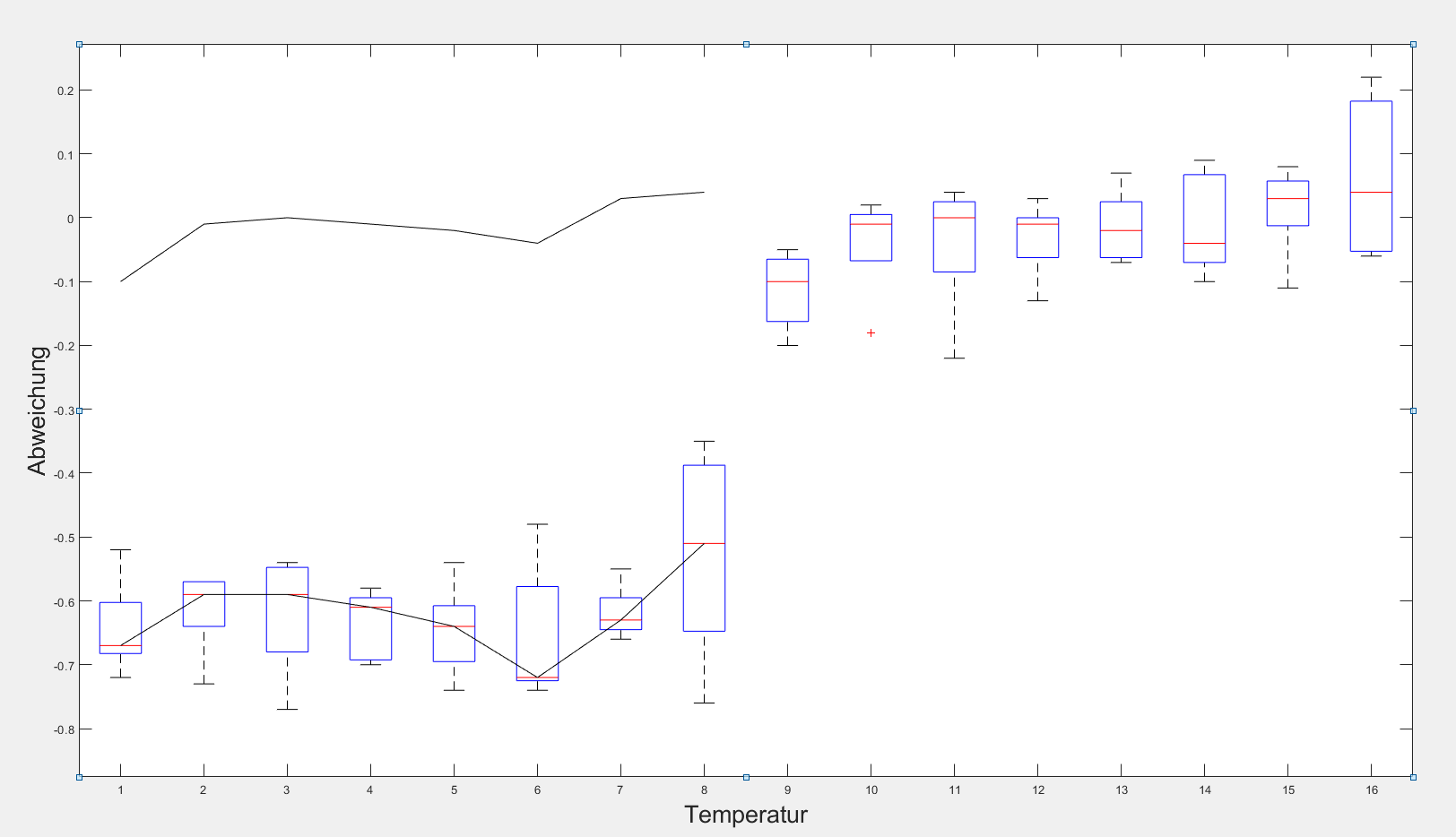

Beschreibung:

Download

Dateiname:


Dateigröße:

35.1 KB

Heruntergeladen:

238 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 23.09.2019, 21:53 Titel:

Hallo,

für einen Sensor:

Code:

p =categorical([2 5 8 11 14 17 20 23]);
boxplot( n, p)

Funktion ohne Link?

Und wie sollen da jetzt die Daten für den zweiten Sensor untergebracht werden?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 23.09.2019, 22:02 Titel:

... vielleicht sowas?

https://stackoverflow.com/questions.....ox-plots-in-single-figure

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Elodin

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 23.09.19

	Wohnort: ---

	Version: ---

Verfasst am: 23.09.2019, 22:09 Titel:

Hallo Harald,
vielen Dank für deine schnelle Rückmeldung. Ich würde beide Sensoren in einem Diagramm darstellen wollen. Ich weiß nicht ob das überhaupt möglich ist, da ich nichts ähnliches bisher gefunden habe.
Ich habe das mal ganz professionell mit Paint gemacht, da beide Sensoren auf die gleichen Referenztemperaturen zugreifen.
Wenn ich die Diagramme von dem Link richtig interpretiere werden die auch alle Horizontal versetzt geplottet, da es aber bei meinen Abweichungen passt, versuch ich diese Vertikal "übereinander" zuplotten

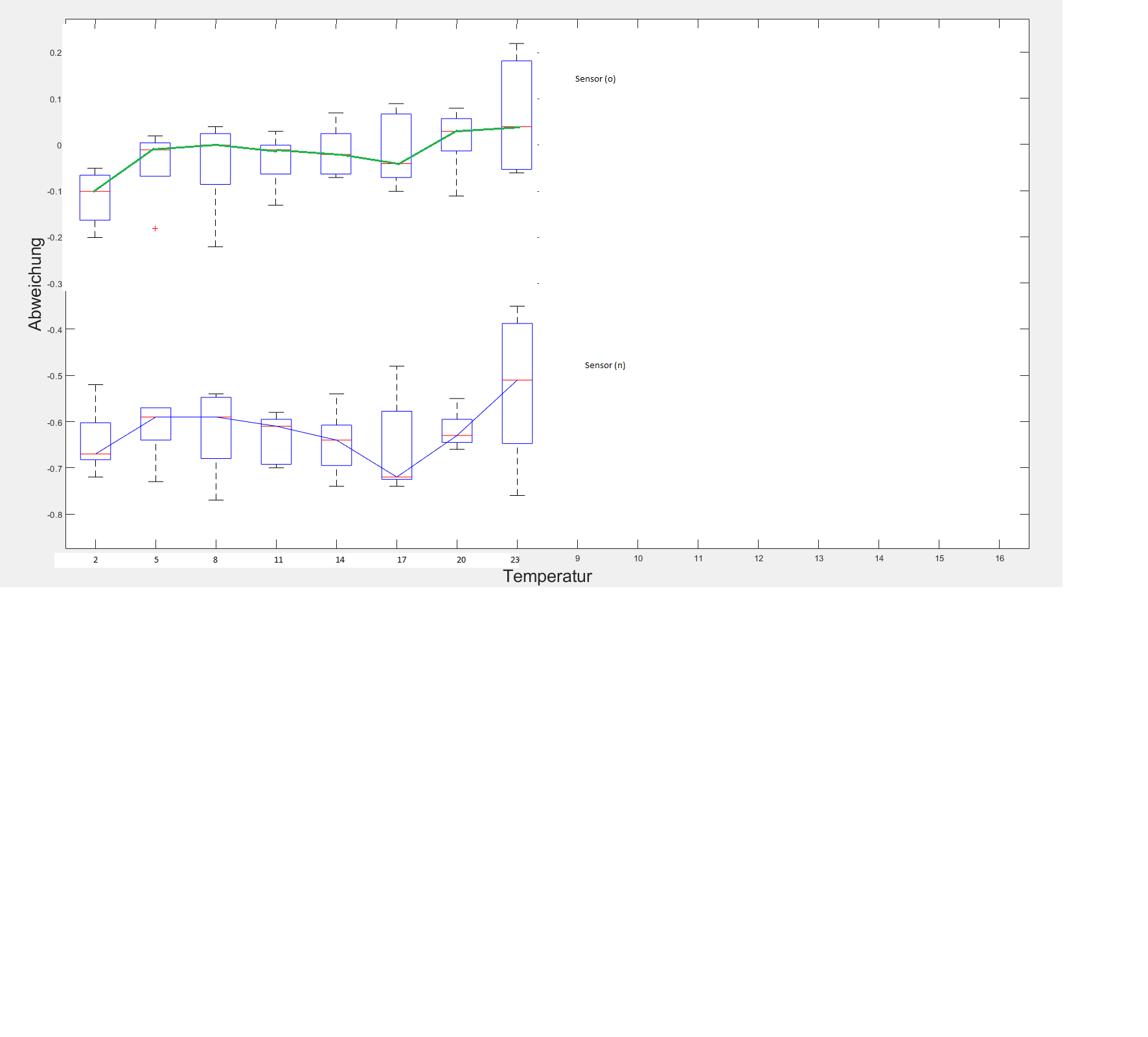

Beschreibung:

Download

Dateiname:


Dateigröße:

40 KB

Heruntergeladen:

231 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 23.09.2019, 22:22 Titel:

Hallo,

da würde ich das in zwei übereinanderliegende subplots packen:

Code:

p =categorical([2 5 8 11 14 17 20 23]);
subplot(2,1,1)
boxplot(o, p)
subplot(2,1,2)
boxplot(n, p)

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Elodin

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 23.09.19

	Wohnort: ---

	Version: ---

Verfasst am: 23.09.2019, 22:36 Titel:

Hiho,
also besteht nicht die Möglichkeit die Boxplots beispielsweise so zu verschieben, dass die Werte übereinander in einem Plot liegen?
Die Möglichkeit mit dem Subplots ist aber eine akzeptabler Alternative, vielen Dank dafür.

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 24.09.2019, 09:16 Titel:

Hallo,

du kannst da gerne experimentieren, aber mir fällt keine Möglichkeit ohne beträchtlichen Aufwand ein.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Elodin

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 23.09.19

	Wohnort: ---

	Version: ---

Verfasst am: 25.09.2019, 15:49 Titel:

Schon ein gutes Stückchen näher an meinem Glück. Die Lösung ist eher zufällig entstanden, aber klappt. Für meinen Relevanten Bereich Zoom ich einfach rein. Jetzt bleibt nur noch das Problem mit der X-Achsen Beschriftung. Hat da jemand eine Idee wie ich statt der 1 bis 8 dort 2 bis 23 in 3er Abstand darstellen kann bzw einfach mein p?

Code:

n= [-0.52 -0.73 -0.77 -0.58 -0.74 -0.48 -0.63 -0.35
-0.72 -0.61 -0.65 -0.7 -0.68 -0.74 -0.66 -0.4
-0.67 -0.59 -0.59 -0.69 -0.64 -0.72 -0.64 -0.61
-0.63 -0.57 -0.54 -0.61 -0.54 -0.72 -0.61 -0.76
-0.67 -0.57 -0.55 -0.6 -0.63 -0.61 -0.55 -0.51];

o= [-0.05 -0.08 -0.22 -0.01 -0.07 0.09 -0.11 0.22
-0.2 -0.03 -0.04 -0.13 -0.06 -0.1 0.05 0.17
-0.15 -0.01 0 -0.04 -0.02 -0.06 0.03 -0.06
-0.1 0 0.04 -0.01 0.07 -0.04 0.02 -0.05
-0.07 0.02 0.02 0.03 0.01 0.06 0.08 0.04];

p =categorical([2 5 8 11 14 17 20 23]);

hold on

boxplot(o,p)
boxplot([n,o])
plot(median(n), 'k-')
plot(median(o), 'g-')

hold off

set(gca,'FontSize',20);
xlabel('Temperatur','FontSize',20);
ylabel('Abweichung','FontSize',20);

Funktion ohne Link?

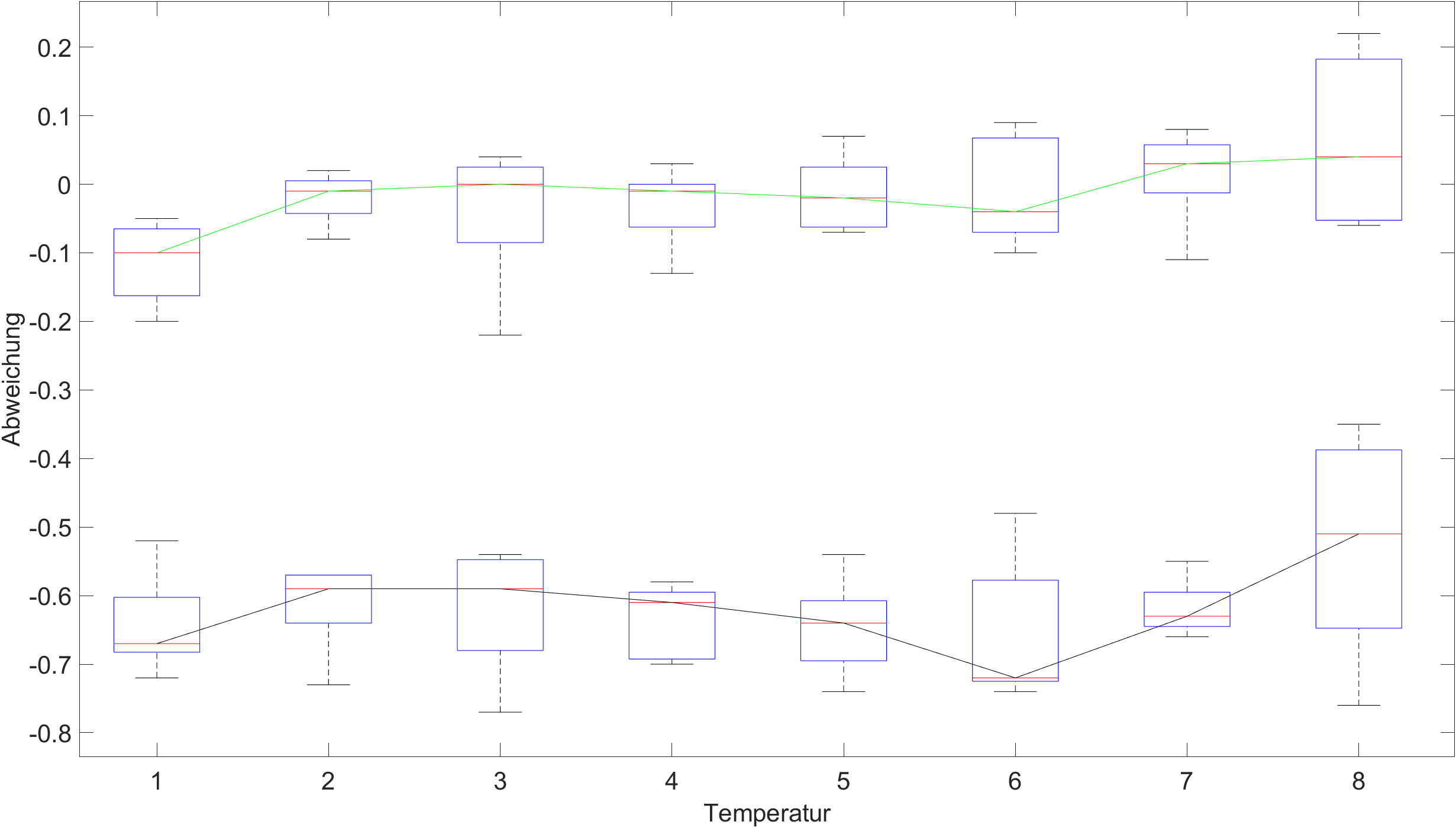

Beschreibung:

Download

Dateiname:


Dateigröße:

63.81 KB

Heruntergeladen:

231 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 25.09.2019, 17:03 Titel:

Hallo,

wie wäre es damit?

Code:

xlim([0.5, numel(p)+0.5])
xticks(1:8)
xticklabels(cellstr(p))

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
