2D Plot Punkte nach der Häufigkeit einfärben |
|
| IT_geek_ozi |
Forum-Anfänger
|
 |
Beiträge: 24
|
|
|
|
Anmeldedatum: 25.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2018a
|
|
|
|
 |
|
Verfasst am: 25.10.2019, 16:40
Titel: 2D Plot Punkte nach der Häufigkeit einfärben
|
 |
Ich habe einen 2D Plot bei der ich meine Beschleunigungen plotte.
Ich möchte mein Plot nach der Häufigkeit einfärben (Je dunkler, desto häufiger kam der Punkt dann vor)
In meinem Plot erden die Beschleunigungen dargestellt und ich würde gerne die Punkt die öfter gemessen wurden dunkler einfärben also nach der Häufigkeit. Ansonsten liegen die Punkte übereinander uns man kann es nicht erkennen wo sich die Häufigkeiten befinden.
Ich habe einen ähnlichen Post von 2014 gefunden. Das hat mir aber leider nichts gebracht.
Kann mir da jemand helfen?
Das ist mein Code für den plot:
figure()
hold all
plot(ay.data, ax.data, 'o');
xlabel('Querbeschleunigung');
ylabel('Längsbeschleunigung');
title('Abbildung der Beschleunigungen');
für hist 3 fehlt mir diese Toolbox: Statistics and Machine Learning Toolbox
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 25.10.2019, 19:23
Titel:
|
|
Hallo,
histcounts2
könnte helfen. Zur Visualisierung kannst du dann verschiedenste Funktionen zur Matrix-Visualisierung verwenden, z.B.
pcolor
oder
imagesc
.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| IT_geek_ozi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 24
|
|
|
|
Anmeldedatum: 25.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2018a
|
|
|
|
|
|
|
Verfasst am: 26.10.2019, 21:28
Titel:
|
|
|
Wie rechne ich denn die Häufigkeit? oder macht das diese Funktion automatisch?
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 26.10.2019, 21:45
Titel:
|
|
Hallo,
genau das macht die Funktion. Bitte die Doku von vorgeschlagenen Funktionen lesen.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| IT_geek_ozi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 24
|
|
|
|
Anmeldedatum: 25.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2018a
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 11:32
Titel:
|
|
| Harald hat Folgendes geschrieben: |
Hallo,
genau das macht die Funktion. Bitte die Doku von vorgeschlagenen Funktionen lesen.
Grüße,
Harald |
Hey Harald,

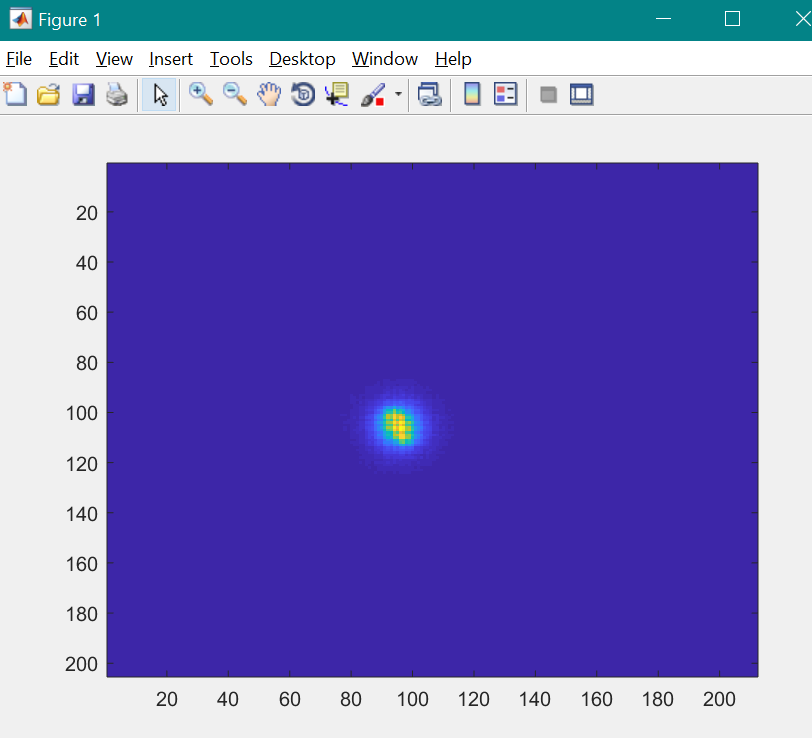

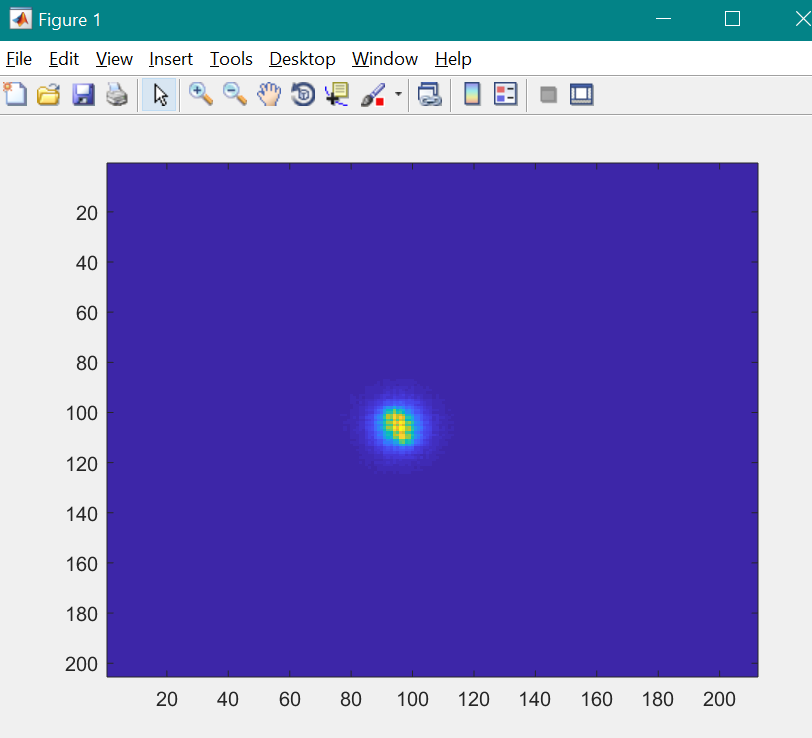

danke erst mal für deine Hilfe. Ich kann es schon mal plotten. Die Farben sehen auch realistisch aus, jedoch ist mein Problem, dass die Achsen viel zu groß sind. Die Achsen sollen sich auf ay.data und ax.data beziehen und nicht auf die Häufigkeit oder so. also ay hat einen range von ca -3 bis 3 und gerade in dem plot ist die Achse von 0-200.
test = histcounts2(ay.data, ax.data);
imagesc(test);
| Beschreibung: |
|
Download |
| Dateiname: |
hist2.PNG |
| Dateigröße: |
38.28 KB |
| Heruntergeladen: |
232 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 12:26
Titel:
|
|
Hallo,
du kannst dir von histcounts2 die Bins zurückgeben lassen und sie an imagesc übergeben.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| IT_geek_ozi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 24
|
|
|
|
Anmeldedatum: 25.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2018a
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 13:54
Titel:
|
|
| Harald hat Folgendes geschrieben: |
Hallo,
du kannst dir von histcounts2 die Bins zurückgeben lassen und sie an imagesc übergeben.
Grüße,
Harald |
Hey Harald,
danke erst mal.
Ich habe es mit dieser Variante versucht und es hat gut geklappt.
figure()
title('frequency of the acceleration');
test = histogram2(ay.data, ax.data);
image(test);
xlabel('lateral acceleration');
ylabel('longitudinal acceleration')
Alles funktioniert gut, nur der Titel wird nicht angezeigt.
Hast du dafür eine Lösung?
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 14:42
Titel:
|
|
Hallo,
wenn dir die Visualisierung durch
histogram2
gefällt, dann kannst du den
-Befehl einfach weglassen. Dann noch den title unter den histogram2-Befehl, und es müsste passen.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| IT_geek_ozi |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 24
|
|
|
|
Anmeldedatum: 25.10.19
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2018a
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 14:57
Titel:
|
|
| Harald hat Folgendes geschrieben: |
Hallo,
wenn dir die Visualisierung durch
histogram2
gefällt, dann kannst du den
-Befehl einfach weglassen. Dann noch den title unter den histogram2-Befehl, und es müsste passen.
Grüße,
Harald |
Danke du bist der Beste! Es hat funktioniert  Die Achsenbeschriftungen sind zwar echt komisch weit unten aber das ist ok
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.448
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 28.10.2019, 15:13
Titel:
|
|
Hallo,
du kannst die Positionierung des xlabel auch anpassen:
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
|
|
|
