2D Plot Titel über zwei Zeilen und Fläche unter Graphen sc


jmp

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.04.2009, 11:41     Titel: 2D Plot Titel über zwei Zeilen und Fläche unter Graphen sc
  Antworten mit Zitat
Hallo,

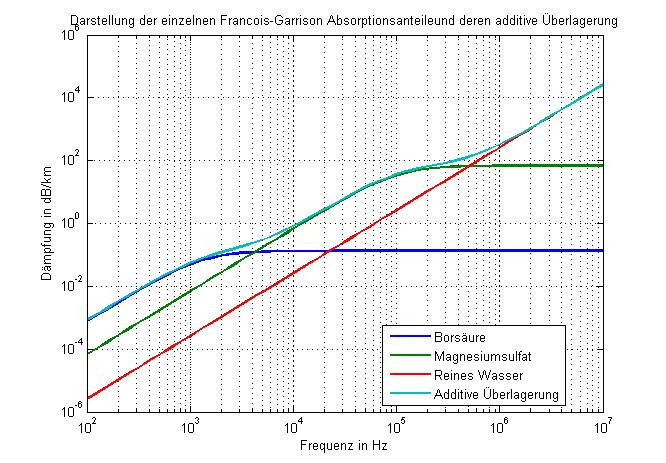

ich habe zwei Fragen zum Plot der sich im Anhang befindet.

Zum ersten würde ich gerne den Titel über zwei Zeilen ploten.

Zum anderen würde ich gerne den Bereich unter den Graphen verschieden schraffieren und zwar z.B. für die Borsäure von 10^2 Hz bis 4*10^3 Hz in blau, für das Magnesiumsulfat von 4*10^3 bis 4*10^5 in grün usw. Die Schraffur soll dabei in der Y-Achse halt unter dem Graph anfangen und bis 10^-10 dargestellt werden.

Danke schon mal

 Beschreibung:

Download
 Dateiname:  Test.jpg
 Dateigröße:  80.31 KB
 Heruntergeladen:  1414 mal


josekamara
Forum-Meister

Forum-Meister

Beiträge: 529
Anmeldedatum: 26.04.08
Wohnort: München
Version: ---
     Beitrag Verfasst am: 12.04.2009, 12:07     Titel:
  Antworten mit Zitat
Code:
title({'Darstellung.....'}{'der additiven Überlagerung'});

_________________

Simulation
Private Nachricht senden Benutzer-Profile anzeigen

jmp

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.04.2009, 10:28     Titel:
  Antworten mit Zitat
Ja Danke das funktioniert super mit den zwei Zeilen.

Mit der Schraffur hat wohl leider keiner eine Idee? Folgenden Code habe ich gefunden.

Code:

Funktion1=[1, 2, 4, 3, 2];
Funktion2=[3, 4, 6, 5, 4];
x=[1,2,3,4,5];
figure
plot(x,Funktion1,'r')
hold on
plot(x,Funktion2,'b')
hold on
h1=fill([x flipdim(x,2)], [Funktion1 flipdim(Funktion2,2)],'k','Edgecolor', 'none');
set(h1,'FaceAlpha',[0.3])



Leider kann ich ihn nicht auf meine Anforderungen anpassen. Kennt sich jemand mit dem fill Befehl aus?

Schöne rest Ostern

spawnferkel
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 53
Anmeldedatum: 11.03.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.04.2009, 13:29     Titel:
  Antworten mit Zitat
Eine richtige Schraffur mit Mustern ist glaube ich nicht so einfach zu machen. Mal den File Exchange durchsuchen.
Aber such im Forum mal nach
Code:
. Vielleicht kommst du damit weiter.
Private Nachricht senden Benutzer-Profile anzeigen

josekamara
Forum-Meister

Forum-Meister

Beiträge: 529
Anmeldedatum: 26.04.08
Wohnort: München
Version: ---
     Beitrag Verfasst am: 13.04.2009, 14:14     Titel:
  Antworten mit Zitat
http://www.gomatlab.de/fill-gemuste.....t4332,highlight,fill.html
_________________

Simulation
Private Nachricht senden Benutzer-Profile anzeigen
