2D Plots (Kraft/Weg) zu 3D Plots (Zyklenzahl) kombinieren |
|
| marcbax |
Forum-Newbie
|
 |
Beiträge: 4
|
|
|
|
Anmeldedatum: 19.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.01.2012, 12:49
Titel: 2D Plots (Kraft/Weg) zu 3D Plots (Zyklenzahl) kombinieren
|
 |
Hallo zusammen,
leider bin ich totaler Matlab Anfänger. Bei einem Experiment werden Kraft und Weg für jeden 100. Zyklus aufgezeichet. In der Literatur habe ich bei verschiedenen Publikationen gesehen, dass es möglich ist mehrere 2D-Plots zu kombinieren (in Abhängigkeit von der Zyklenzahl), um die Veränderung der Hysterekurven zu visualisieren.
Ich habe mit Excel usw. schon einges probiert, bin aber gerade total aufgeschmissen.
Hat von euch jemand eine Idee wie ich auf Basis der Versuchsdaten so eine 3D Grafik erstellen kann?
Vielen Dank schonmal!

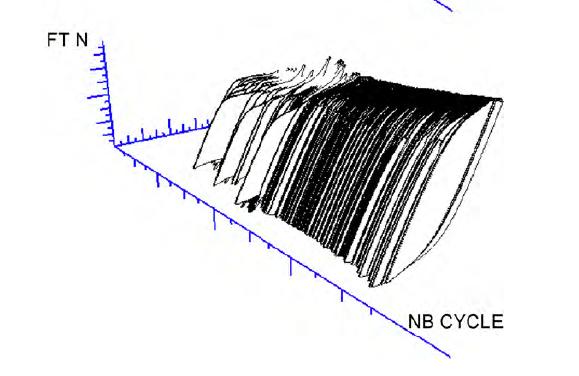

| Beschreibung: |
|
Download |
| Dateiname: |
fretting log.jpg |
| Dateigröße: |
29.55 KB |
| Heruntergeladen: |
533 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 14:01
Titel:
|
|
Hallo,
da gibt es unterschiedliche Möglichkeiten. Die erste Frage wäre, wie deine Daten vorliegen und wie du sie in 2D plottest.
Interessante Funktionen könnten WATERFALL oder PLOT3 sein.
Grüße,
Harald
|
|
|
|
| marcbax |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 19.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 14:26
Titel:
|
|
Vielen Dank für die schnelle Antwort!
Die Daten liegen im LabView lvm-Format vor. Für die 2D-Plots war bisher Excel ausreichend. Nur leider komme ich mit der 3D Geschichte da nicht mehr weiter. Ich lade einfach mal eine Datei hoch in der Zeit t, Weg x, Kraft F für den 1., den 30. und den 60. Zyklus enthalten sind (Die Datenaufzeichnung erfolgt bei den Versuchen alle 30 sec -> Prüffrequenz 1 Hz -> 1s=1Zyklus). Somit würden die Messwerte 3 Kraft/Weg Hysteresen ergeben. Das Ziel wäre diese anhand einer 3. Achse (Zyklenzahl) zu ordnen. Die Versuchsdaten enthalten in der vollständigen Form 6000 Zyklen und damit 200 2D-Kurven
| Beschreibung: |
|
Download |
| Dateiname: |
Beispiel Versuchsdaten.xls |
| Dateigröße: |
58.5 KB |
| Heruntergeladen: |
343 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 14:48
Titel:
|
|
Hallo,
hier ein erster Versuch:
Du kannst das dann noch manuell drehen; auf den ersten Blick sieht es nur 2D aus. Ist vielleicht noch nicht perfekt, aber hoffentlich ein guter Ausgangspunkt für dich.
Grüße,
Harald
P.S.: ich gehe davon aus, dass du pro Zyklus immer 100 Messwerte hast. Ist das nicht der Fall, musst du noch ein wenig aufpassen.
|
|
|
|
| marcbax |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 19.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 15:23
Titel:
|
|
Die Lösung finde ich sehr gut! Vielen Dank!
Eine blöde Frage habe ich allerdings noch:
Ist es möglich die realen Zyklenwerte (1,30,60,90,120....) statt 1,2,3... zu verwenden und diese Achse logarithmisch zu skalieren?
Schöne Grüße
Marc
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 15:33
Titel:
|
|
Hallo,
sicher ist das möglich; du musst nur das erste Argument von plot3 anpassen, also statt I was du haben willst
Logarithmische Skalierung:
und entsprechend ggf. für andere Achsen.
Grüße,
Harald
|
|
|
|
| marcbax |
Themenstarter
Forum-Newbie
|
|
Beiträge: 4
|
|
|
|
Anmeldedatum: 19.01.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 15:49
Titel:
|
|
Das hat inzwischen bei mir funktioniert. In der von mir am Anfang angefügten Beispielgrafik sind die 2D Plots ausgefüllt. Jetzt überlagern sich die Linien mit steigender Anzahl der Plots ziemlich und man blickt nicht mehr wirklich durch. Gibt es dafür eine Lösung?
Schöne Grüße
Marc
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.499
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 19.01.2012, 16:42
Titel:
|
|
Hallo,
versuch mal fill3 statt plot3.
Grüße,
Harald
|
|
|
|
|
|
|
