3d Daten in eine Achsenrichtung stetisieren


hellski
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 26.10.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.10.2011, 16:18     Titel: 3d Daten in eine Achsenrichtung stetisieren
  Antworten mit Zitat
Hallo allerseits,

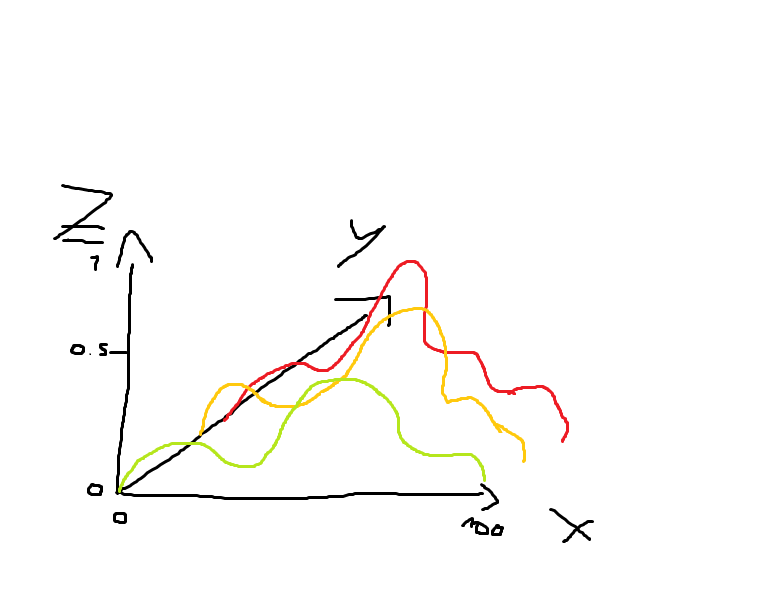

ich möchte einen 3D Datensatz plotten und die Daten dann in eine Richtung stetisieren Mit stetisieren meine ich, dass ich sie entweder Interpoliere oder aus den Daten eine Funktion ableite. Als Ergebnis sollte in etwa sowas rauskommen wie ich im Anhang skizziert habe.
Zur Ausgangslage:
Ich habe diskrete Daten verschiedener Messpunkte. Dabei ist der x Wert gleichmäßig fortlaufend von 0 bis 100 und der z Wert ein gemessener Wert zwischen 0 und 1.
Für jeden dieser Messpunkte habe ich nun noch einen Wert y der diese Kurve charakterisiert.
Ich würde nun gerne meine Messpunkte in einen Plot bringen, und zwar so dass sie von vorne nach hinten nach dem Wert y geordnet sind.
Für jede Art von Ideen wäre ich sehr dankbar.
Wichtig ist mir dabei der Plot Schritt.
Vielen Dank für jede Hilfe

matlab frage.png
 Beschreibung:

Download
 Dateiname:  matlab frage.png
 Dateigröße:  26.47 KB
 Heruntergeladen:  441 mal
Private Nachricht senden Benutzer-Profile anzeigen


Matt Lappen
Forum-Anfänger

Forum-Anfänger

Beiträge: 42
Anmeldedatum: 23.10.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.10.2011, 17:39     Titel:
  Antworten mit Zitat
Hi,
plotten mit plot3(). Du brauchst für jeden zu plottenden immer Punkt 3 Koordinaten. Daher musst du auch für jeden Punkt die Messnummer(y) zuweisen. Hier ein Beispiel für drei Messreihen, Details entnimmst du am Besten der Hilfe:
Code:
x=1:100;            %X-Achsenwerte
X=[x; x; x];
y=[1 2 3];          %Messnummer
Y=y'*ones(1,100);
Z=rand(3,100);      %Messwerte

plot3(X',Y',Z','Linewidth',2);grid on;
set(gca,'View',[36.5 58],'YTick',y)

Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 27.10.2011, 19:00     Titel:
  Antworten mit Zitat
Hallo Matt Lappen,

Nur ein kleines Detail:
Code:
% Y=y'*ones(1,100);
% Schneller:
Y = repmat(y', 1, 100);

y'*ONES benötigt 300 Multiplikationen.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Matt Lappen
Forum-Anfänger

Forum-Anfänger

Beiträge: 42
Anmeldedatum: 23.10.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.10.2011, 19:29     Titel:
  Antworten mit Zitat
@Jan,
stimmt,guter Tipp.
Private Nachricht senden Benutzer-Profile anzeigen
