3D Grafik


Mike77
Forum-Anfänger

Forum-Anfänger

Beiträge: 16
Anmeldedatum: 03.12.08
Wohnort: Berlin
Version: 7.7.0 R2008b
     Beitrag Verfasst am: 27.09.2011, 14:41     Titel: 3D Grafik
  Antworten mit Zitat
Hallo,

ich habe ein Problem mit einem 3D-Plot. Ich glaube das Problem liegt daran das MATLAB die Achsen x,y,z anders interpretiert als ich sie in diesem Beispiel benötige.

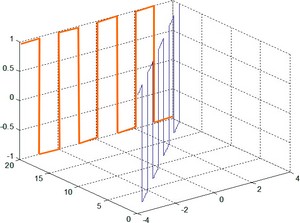

Hab einen Grafik anbei, die zeigt, wo das Problem liegt: Ich würde gerne das rechteckgitter da haben, wo ich es mit rot eingezeichnet habe. Ist dies möglich? Ich habe es mit drehen versucht, und mit vertauschen der Variablen in den plot-Befehl ... aber kein Erfolg

Code:

t = -4:0.0001:4;
y = square(2*pi*0.5*t);
p = linspace(0,6*pi,80001);
axis([-5 5 -1.2 1.2])
plot3(t,p,y)
grid





Grüße

 Beschreibung:

Download
 Dateiname:  3D_Raum.jpg
 Dateigröße:  20.64 KB
 Heruntergeladen:  436 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 27.09.2011, 15:55     Titel: Re: 3D Grafik
  Antworten mit Zitat
Hallo Mike77,

Matlab interpretiert die Achsen mathematisch korrekt als Achsen. Wenn Du die Kurve an einer anderen Stelle benötigst, musst Du die Koordinaten entsprechend ändern:
Code:
t = -4:0.0001:4;
y = square(2*pi*0.5*t);
p = linspace(0,6*pi,80001);
plot3(t,p,y)
plot3(p,repmat(20, size(p)),y)
ylim([-20, 20])
grid

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Mike77
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 16
Anmeldedatum: 03.12.08
Wohnort: Berlin
Version: 7.7.0 R2008b
     Beitrag Verfasst am: 27.09.2011, 19:10     Titel:
  Antworten mit Zitat
Danke dir Jan.
