3D Kurve mit Projektionslinien



Romy
Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 26.03.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.07.2020, 16:36     Titel: 3D Kurve mit Projektionslinien
  Antworten mit Zitat
Hallo Gemeinde!

ich möchte mit eine 3d-Kurve erzeugen, und hierbei die Projektionen mit anzeigen lassen.

Code:

x=0:2:10
y=0:2:10
z=[0 3 5 7 9 10]
plot3 (x,y,z)
xlabel('X')
ylabel('Y')
zlabel('Z')
grid on

hold on
plot3(x,y,zeros(size(z))) %Projektion

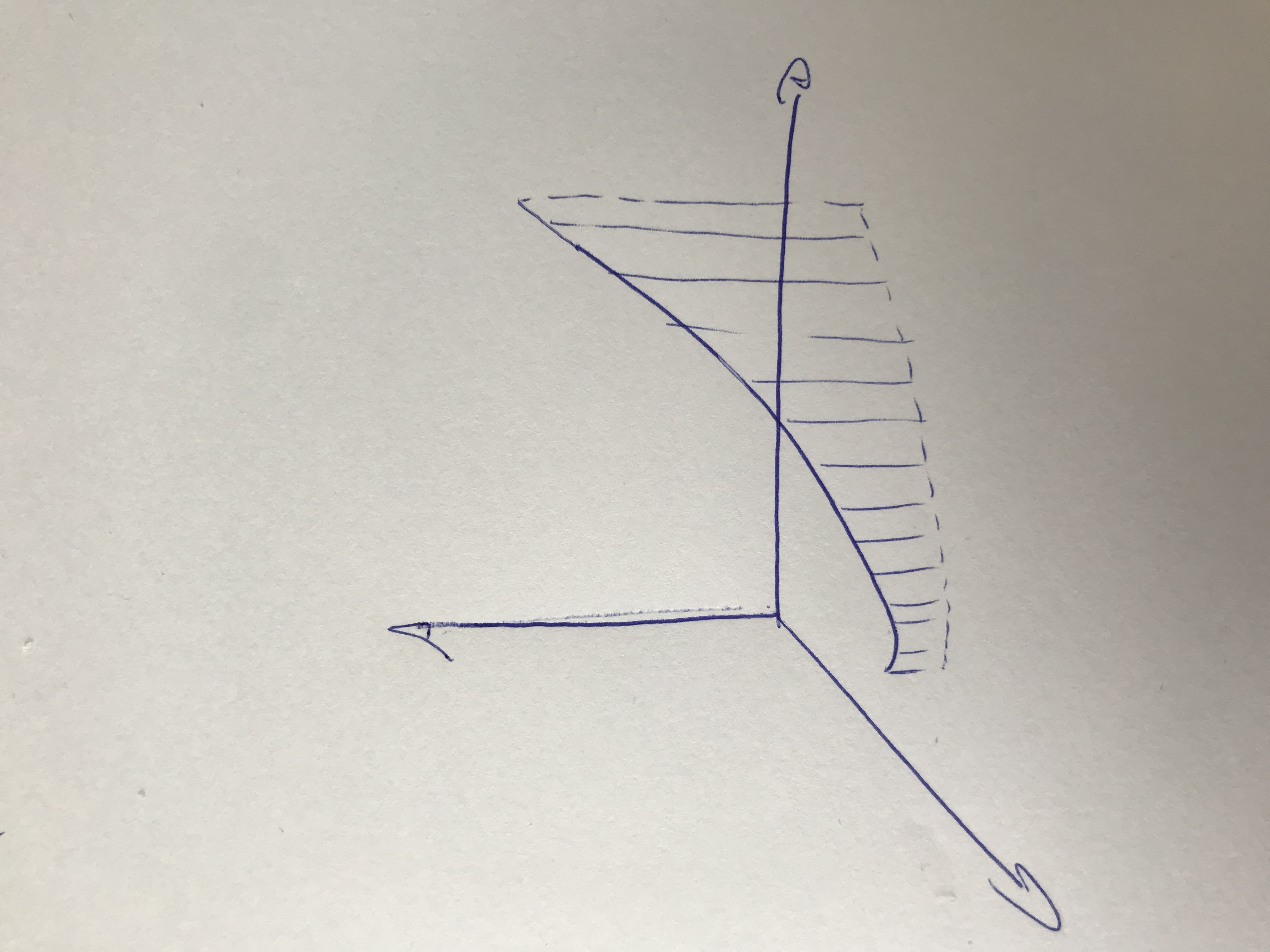

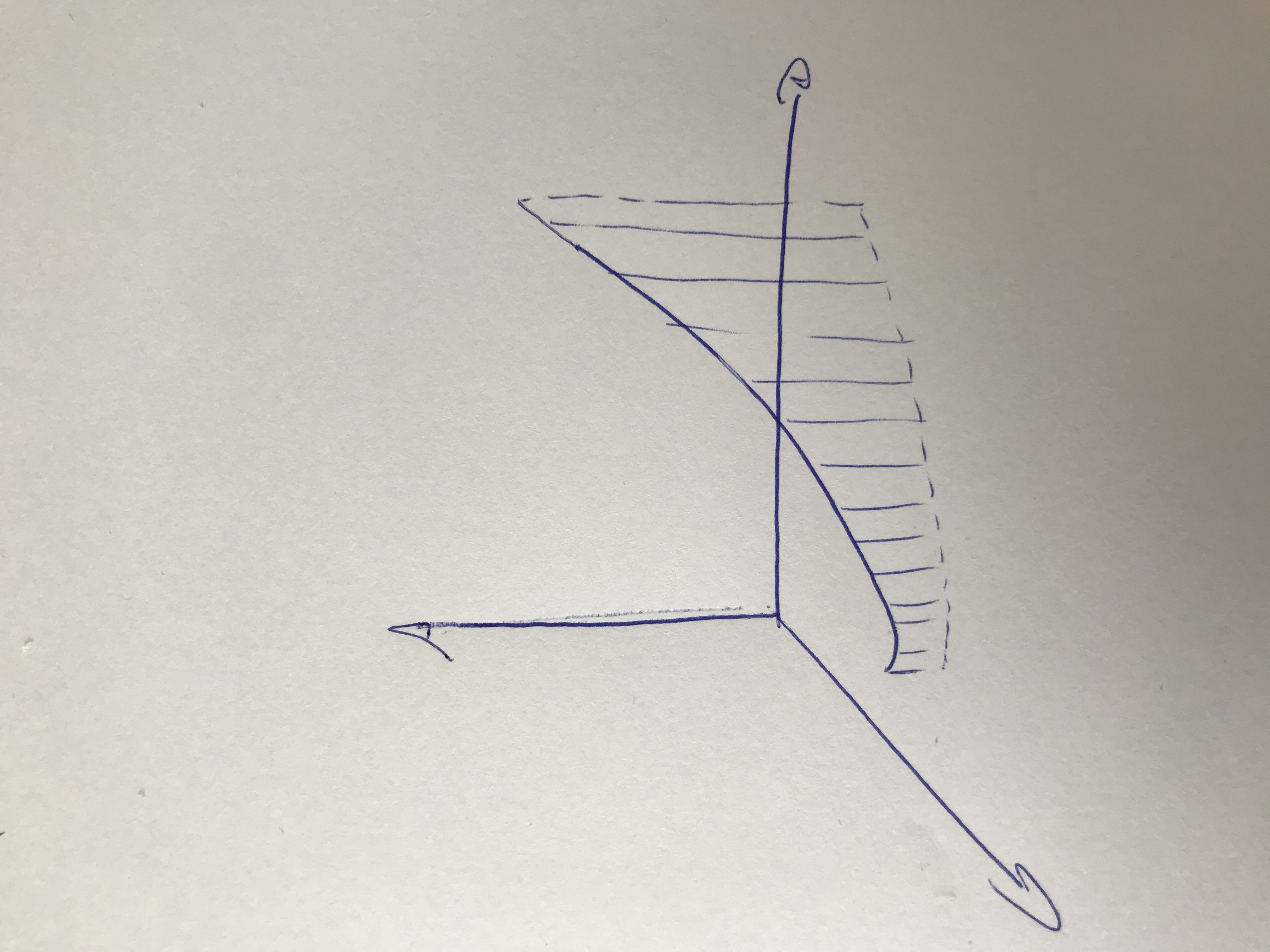

Das war nun einfach. Jetzt möchte ich jedoch nicht nur die Kurve und deren Spur plotten, sondern idealerweise auch Projektionslinien, wie auf dem Bild in Anlage.

Lässt sich das mit Plot3 umsetzen, oder muss eine andere Funktion genutzt werden?

Vielen Dank!

 Beschreibung:

Download
 Dateiname:  IMG_2662.jpg
 Dateigröße:  1.64 MB
 Heruntergeladen:  345 mal
Private Nachricht senden Benutzer-Profile anzeigen


Romy
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 9
Anmeldedatum: 26.03.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.07.2020, 08:46     Titel:
  Antworten mit Zitat
Danke für die PN.

Damit alle die Lösung wissen:

Es geht mit

stem3(x,y,z)

Grüße,
Romy!
