3D - Plot aus x ,y und Z Werten



xyz_AF
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 31.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.05.2018, 15:44     Titel: 3D - Plot aus x ,y und Z Werten
  Antworten mit Zitat
Hallo liebes Forum,

ich überlege schon eine Weile an diesem Problem und habe leider noch keine passende Antwort gefunden.
Allgemeines: Ich habe Punktkoordinaten x und y aus diesen Punktkoordinaten kann ich mir bzw. errechne ich mir meine Verschiebungen über eine bestimmte Bildreihe und dies würde ich gerne als Surface und später auch als Konturplot angeben (fotogrammmetrisches Problem).

Ich habe mir dabei folgendes gedacht:
Ich habe mir 3 Vektoren erstellt.


x = x_Bild1; (Die x-Koordinaten meiner Anfangssubset in Bild 1)
y = y_Bild1; (die y- Koordinaten)

z = (x_Bild11-x_Bild1) (Die horizontalverschiebungen aus Bild 10 und 11)


[X,Y] = meshgrid(x,y);
Z = griddata(x,y,z,X,Y,'cubic');
surf(X,Y,Z)
shading interp
colorbar

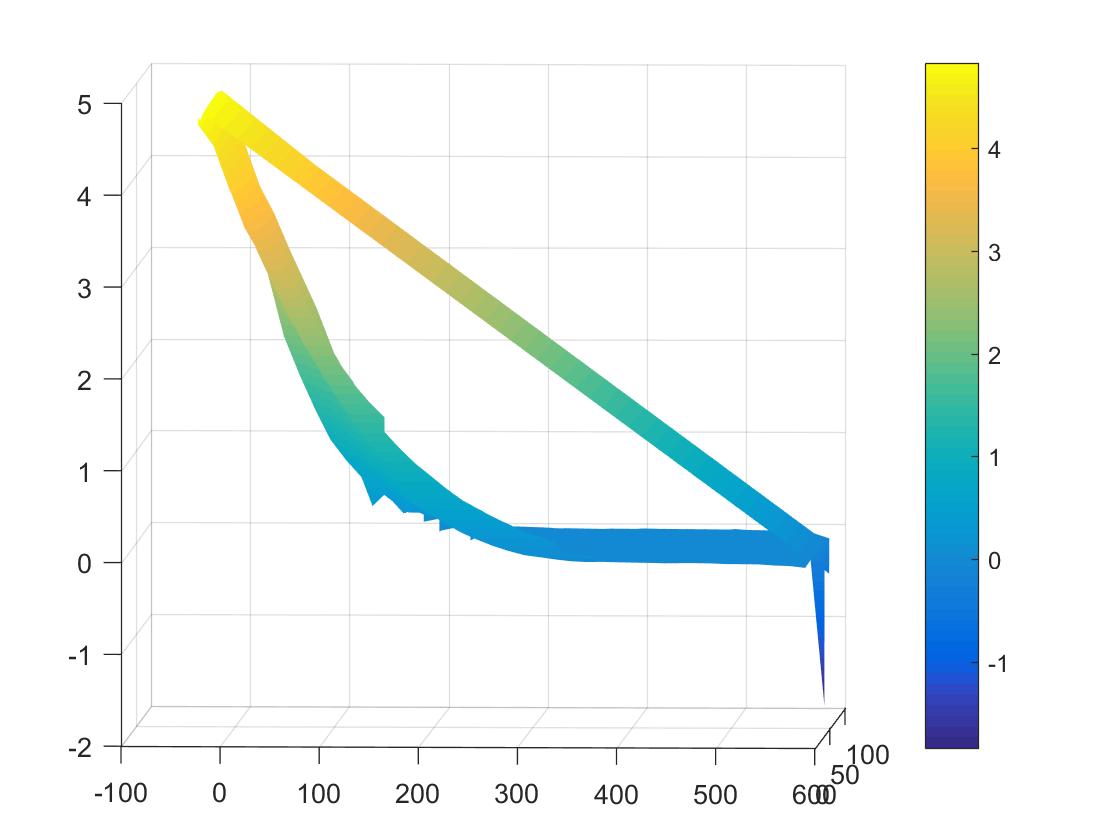

Jetzt sollte er mir diese horrizontal Verschiebungen ausrechnen und mir diese über die x und y-achse als surface Plot darstellen. Nun kommt aber leider nicht das exakte raus bzw, was ziemlich komisches da sich im 3 dimensionalen Raum eine schräge Gerade bildet die eigentlich nicht sein sollte bzw. wenn ich es über den Befehl view (2) darstelle es einfach falsch ist. Suche daher einen Lösungsvorschlag da ich leider noch keinen gefunden habe.

 Beschreibung:

Download
 Dateiname:  Plot.jpg
 Dateigröße:  54.75 KB
 Heruntergeladen:  307 mal
Private Nachricht senden Benutzer-Profile anzeigen


xyz_AF
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 31.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.06.2018, 10:59     Titel:
  Antworten mit Zitat
Also ich habe es ein wenig korrigiert und es sieht zwar besser aus aber es kommt immer noch nicht das exakte raus .

x = x_Bild1;
y = y_Bild1;
z = x_Bild11-x_Bild1


xmax= max( x_Bild1)
xmin= min(x_Bild1)

ymax= max( y_Bild1)
ymin= min(y_Bild1)

delta=0.1

rangeX=xmin:delta:xmax
rangeY=ymin:delta:ymax


% Create axes
axes1 = axes;
hold(axes1,'on');

colormap(jet);

[X,Y] = meshgrid(rangeX,rangeY);

surf(X,Y,Z,'FaceColor','interp','EdgeColor','none');


xlabel('X (mm)');


title('Horizontal Contours');


ylabel('Y (mm)');


colorbar('peer',axes1);

Es werden immernoch Werte angezeigt die nicht existieren! Sieht jemand den Denkfehler ?
