3D-plot eines Körpers, ohne dass z von x,y abhängt? |
|
| nochmotivierteranfänger |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 21.11.2012, 17:44
Titel: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
 |
| |
 |
 |
Hallo Leute,
ich habe jetzt schon Stunden gesucht, gelesen und probiert;
Ich arbeite gerade an einem Modell für einen Körper.
Zunächst habe ich in 2D den x-z-Querschnitt dargestellt.
Ich habe mir ein paar Punkte mit Koordinaten vorgegeben (der Querschnitt hat eine kompliziertere Form und ich habe nur die untere Kante dargestellt)
Dann konnte ich mit "spline" einen Graphen interpolieren und mir die z Werte zu den x Werten in einer Matrix gespeichern.
ABER:
Falls ich nun doch das 3DModell bräuchte, fehlt noch die y Koordinate.
Der Körper sieht so aus, dass im Prinzip der xz-Querschnitt in y-Richtung gleichbleibt ( von mir aus hat er die Länge l_y und ist an Anfang und Ende jew. mit einer ebenen Fläche abgeschlossen).
....am besten stellt Ihr euch einen halben holen Zylinder (Mittelachse=y-Achse) vor.... (nur dass die Grundfläche kein Kreis, sondern komplizierter ist, dürfte aber nicht viel ändern)
So... also ich habe jetzt die Daten des xzQuerschnitts in einer Matrix.. und möchte den Körper darstellen...
Ich steh leider auf dem Schlauch, kann mir jemand helfen?
Alles was ich bisher an 3Dplots gefunden habe, braucht z(x,y). So eine Funktion habe ich aber nicht, wenn überhaupt wäre es bei mir auch y(x,z), aber selbst das müsste ich mir erst noch basteln.
Ich freue mich über jede Meinung
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 21.11.2012, 18:43
Titel: Re: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
|
Hallo,
Ich kann Dir nicht folgen. Das klingt aber so, als würde eine Bleistift-Skizze mit dem Handy abfotografiert und ins Forum gepostet zu sofortiger Erleuchtung führen.
Hast Du schon mal in die Funktion "cyclinder" geschaut? Siehe "edit cylinder".
Gruß, Jan
|
|
|
|
| nochmotivierteranfänger |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 21.11.2012, 22:23
Titel: Re: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
|
Hallo,

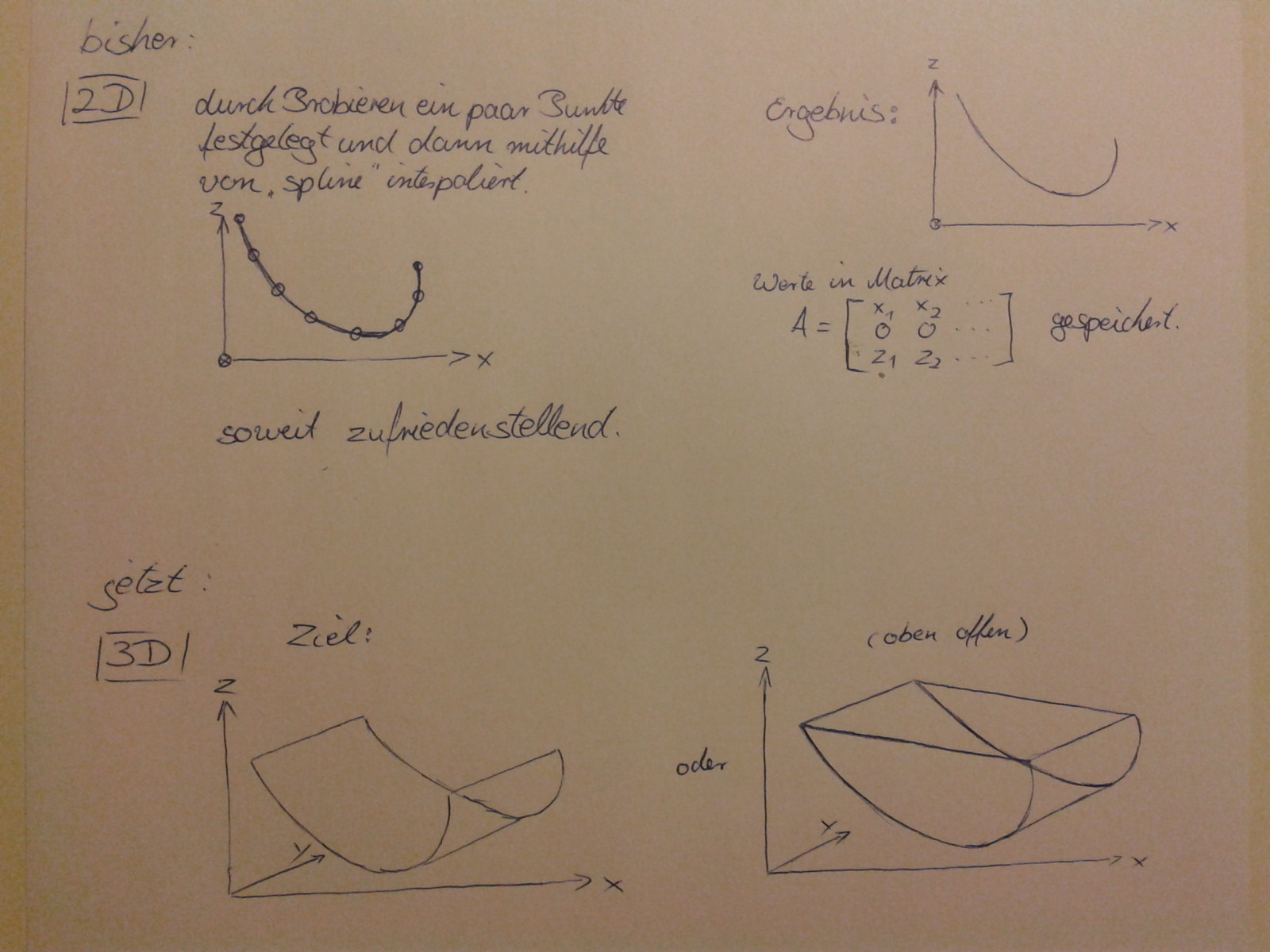

tja, ich hoffe meine Skizze macht das ganze deutlicher.
Ich brauche die Werte der unteren geschwungenen Ebene.
Mit denen muss ich weiterarbeiten, wenn ich von 2D auf 3D wechsel.
wär cool, wenn jemand was weiß.
'cylinder' hilft mir nicht weiter, da meine Grundfläche kein Kreis ist. ..würde ich meinen.
nun ja.. ich wär euch sehr verbunden, wenn euch was einfällt.
| Beschreibung: |
|
Download |
| Dateiname: |
2012-11-21 21.15.52.jpg |
| Dateigröße: |
271.16 KB |
| Heruntergeladen: |
717 mal |
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 21.11.2012, 23:53
Titel: Re: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
|
Hallo,
Ja, Deine Fläche ist kein Kreis, aber das läßt sich ja ändern. Statt x und y per Kreisgleichubng auszurechnen, hättest Du x unf y bereits als Koordinaten vorliegen, oder?
Gruß, Jan
|
|
|
|
| nochmotivierteranfänger |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.11.2012, 11:47
Titel: Re: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
|
| |
|
|
Hallo,
du meinst also [X,Y,Z]=cylinder(r, n)?
%%Anmerkung: .. hab beim Tüfteln geschrieben und es am Ende irgendwie hingekriegt, ich lasse trotzdem mal alles stehen, für Lösung ab 4. Versuch lesen
Damit komme ich nicht klar;
1. Versuch: meine x,z Daten mit den Z-Daten des Standard-Zylinders zu plotten. mit mesh und surf versucht.
Problem: meine x,z Daten sind Vektoren, Z eine Matrix. Fehlermeldung "Data Dimensions must agree"
2. Versuch: wie 1. nur mit einer Zeile der Z-Matrix -- ^^ macht keinen Sinn und spuckt auch nur "Z must be a matrix, not a skalar or vector" aus.
3. Versuch: cylinder(r, n) zu verändern.. soweit ich das verstehe, kann man mit r=... die Mantelkontur verändern und mit n die Ecken der Grundfläche bestimmen. also n=4 gibt mir einen Vierkant.
Ich kann zwar meine Werte eingeben, aber er dreht dann meinen Querschnitt um die Mittelachse, das ist nicht das was ich brauche.
4. Versuch:
Werte von [X,Y,Z]=cylinder angeschaut, jeweils 2x21 double; zB Z= [0 0 0 ...;1 1 1...]
X und Y hatten gleiche Zeilen...
..also habe ich mir 2x232 (weil ich 1x232 habe)Vektoren mit meinen Werten x,z gebastelt:
X=[x;x]; Y=[0 0 0 ...; 1 1 1]; Z=[z;z]
.... surf (X,Y,Z)und es hat geklappt.
sieht aus wie meine 1. Skizze unter 3D, falls es jemanden interessiert.
mh was das jetzt mit cylinder an sich zu tun hat, weiß ich nicht.
Aber zumindestens habe ich darüber verstanden, was surf als Eingabe braucht.
Vielen vielen Dank!!
PS: sorry ich hab beim Ausprobieren direkt hier geschrieben, deshalb liest es sich vielleicht seltsam, aber ich denke mal das ist nicht schlimm. Dankeschön
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 22.11.2012, 16:06
Titel: Re: 3D-plot eines Körpers, ohne dass z von x,y abhängt?
|
|
Hallo nochmotivierteranfänger,
| Zitat: |
| du meinst also [X,Y,Z]=cylinder(r, n)? |
Ich meinte die "x" und "y"-Werte innerhalb des M-Files "cylinder.m".
| Zitat: |
...mh was das jetzt mit cylinder an sich zu tun hat, weiß ich nicht.
Aber zumindestens habe ich darüber verstanden, was surf als Eingabe braucht. |
Ja genau, auf die Art helfen die Befehle aus den Matlab-Toolboxen oft weiter: Man nimmt die Teile, die man gebrauchen kann und ersetzt das andere. Es sind also schöne Anwendungsbeispiele, von denen man sich die nötigen Aufrufe anderer Funktionen abschauen kann.
Ich kenne keinen Benutzer, der nach dem Lesen des Hilfetextes von SURF den Befehl direkt anwenden konnte. Aber das Abändern von cylinder.m ist kein Hexenwerk.
Schön, dass es nun klappt!
Gruß, Jan
|
|
|
|
|
|
|
