Titel: 3D-Plot: Fläche zwischen Punkten mit x,y,z-Koord. aufspanne
|
 |
| |
 |
 |
Hallo,

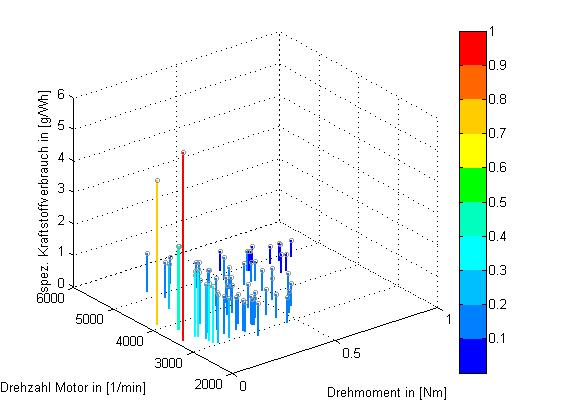

ich hab drei Vektoren (a=Drehzahl, b=Drehmoment und c=Kraftstoffverbrauch jeweils 1x67), welche ich in einem 3D-Diagramm darstellen will. Im ersten Schritt habe ich ein Diagramm mit scatter3 erstellt siehe plot.jpg.
Nun möchte ich zwischen den Punkten eine Fläche aufspannen. Alles was dazwischen liegt soll interpoliert werden.
Ich hab versucht das mit surf(a,b,c)zu realisieren. Da bekomm ich aber immer die Fehlermeldung, das Z kein Vektor/Skalar sein darf, sondern eine Matrix. Das wirft mich irgendwie aus der Bahn.

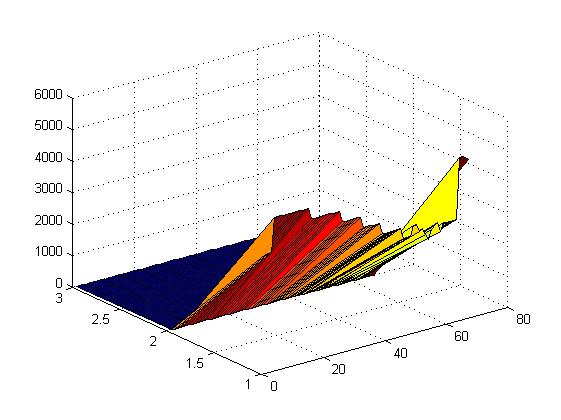

Hab jetzt auch versucht eine Matrix aus den drei Vektoren zu erstellen und dann zu plotten. Z=[a;b;c;] surf(Z). Da kommt aber Mist raus siehe 3D.jpg
Ich würde auch gerne a als X-Achse, b als Y-Achse und c als Z-Achse haben.
Kann mir einer weiter helfen?
| Beschreibung: |
|
Download |
| Dateiname: |
3D.jpg |
| Dateigröße: |
37.09 KB |
| Heruntergeladen: |
2365 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Plot.jpg |
| Dateigröße: |
37.36 KB |
| Heruntergeladen: |
2297 mal |
|
|
|
|
|
|
| rune |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 03.01.2011, 18:00
Titel:
|
|
Delaunay macht eine Dreieckstriangulierung um benachbarte Punkte zu finden. Anschließend kann man die Vektoren x, y und z als Fläche plotten.
|
|
|
|
|
|
|
