3D-Ploten von einer Punkte-Wolke


Fussel
Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 20.09.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.10.2012, 11:54     Titel: 3D-Ploten von einer Punkte-Wolke
  Antworten mit Zitat
Juten Tag,

ich hätte mal wieder eine Frage und vllt. hat von euch da einer ja ne Antwort drauf Smile

Also, ich habe folgendes Problem: Ich möchte gerne (immer noch) eine Kohlehalde bei einem Kohlekraftwerk visualisieren (hatte die Thematik vorn paar wochen schonmal angesprochen). Mittlerweile hab ich dafür ein nettes Programm in Java was mir die entsprechenden Daten dazu ausrechnet. Um das ganze zu visualisieren, sage ich dem Java-Programm am Ende er soll um alles was vorhanden ist eine Art von Kasten legen und dort drinnen dann eine gewisse Anzahl von Zufallsdaten-punkten erzeugen. Das Java-Programm schaut dann ob an diesen Stellen Kohle vorliegt und wenn ja um welche es sich handelt. Mit dieser Information werden dann die Datenpunkte dann in einer Text-Datei abgespeichert. Diese Lasse ich dann anschließend von Matlab auslesen und je nachdem um welche Kohle es sich handelt soll er den Punkt in einer anderen Farbe zeichnen.

Soweit so gut, das habe ich auch alles hinbekommen, Problem ist nur, um die Kohlehalde besser darstellen zu können muss ich sehr viele Punkte erzeugen die dann der entsprechenden Form sehr nahe kommen. Momentan mache ich das ganze mit 5000 Punkten, besser wären zum beispiel 50000. Aber bereits bei 5000 lässt sich der Plot nicht mehr wirklich in der 3D-Ansicht verändern. Momentan springe ich nur zwischen den einzelnen 2D-Achsen hin und her. Ich würde aber gerne das gesamte Bild flüssig drehen. Ist das überhaupt möglich bei sovielen Punkten?? Oder sollte ich wohl möglich um diese Punkte-Wolken eine Oberfläche ziehen?? Wenn ja, wie geht das genau mit der Oberfläche?

Hier mal mein Programmcode für das einlesen der Datenpunkte:

Code:

%Programm dient zum Auslesen von Datenpunkten und zur
%entsprechenden Visualisierung der Datenpunkte
clear

comma2point ('AUSGABE.txt')
[x,y,z,i]=textread('AUSGABE_Modified.txt','%f %f %f %f');
%Das Programm comma2point hab ich mir hier aus dem Forum geholt

[zeile1,spalte1]=find(i==1);
[zeile2,spalte2]=find(i==2);
[zeile3,spalte3]=find(i==3);
[zeile4,spalte4]=find(i==4);
[zeile5,spalte5]=find(i==5);
[zeile6,spalte6]=find(i==6);
o=zeile1;
p=zeile2;
q=zeile3;
t=zeile4;
u=zeile5;
w=zeile6;
figure
hold on
grid on
xlim([0 60])
ylim([0 60])
zlim([0 60])
for a=1:sum(i(:)==1)


    plot3(x(o,:),y(o,:),z(o,:),'r.');

end

for a=1:sum(i(:)==2)

        plot3(x(p,:),y(p,:),z(p,:),'b.');

end

for a=1:sum(i(:)==3)
        plot3(x(q,:),y(q,:),z(q,:),'k.');

end

for a=1:sum(i(:)==4)
    plot3(x(t,:),y(t,:),z(t,:),'g.');

end

for a=1:sum(i(:)==5)

     plot3(x(u,:),y(u,:),z(u,:),'y.');
end

for a=1:sum(i(:)==6)

    plot3(x(w,:),y(w,:),z(w,:),'m.');

end

hold off
legend('schwarz=Russland','rot=USA','blau=NRW','grün=Kolumbien','lila=Brasilien','gelb=China')


Ist vllt alles etwas umständlich geschrieben aber so läuft es erstmal, allerdings wie gesagt, ich kann so bei zbsp 5000 Datenpunkten den Plot nicht mehr 3 dimensional drehen.

Hab auch nochmal ne Word-datei in Anhang gehaun damit man sich mal das Ergebnis anlunzen kann. Man wird dann feststellen, dass die Einzelnen Kegel und dere Überlagerungen besser erkennen kann wenn man mehr Punkte erzeugt.

Gruß
Fussel
Private Nachricht senden Benutzer-Profile anzeigen


Fussel
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 20.09.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 24.10.2012, 12:00     Titel:
  Antworten mit Zitat

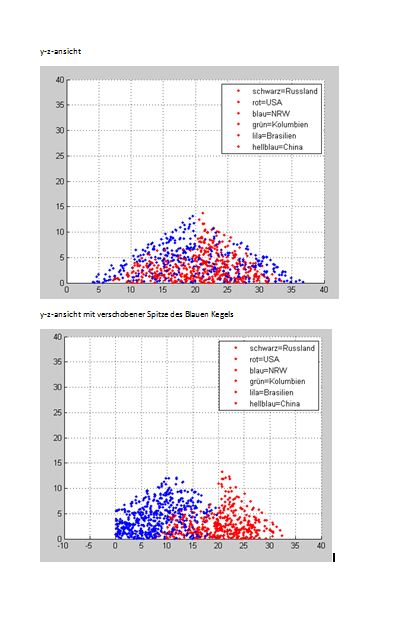

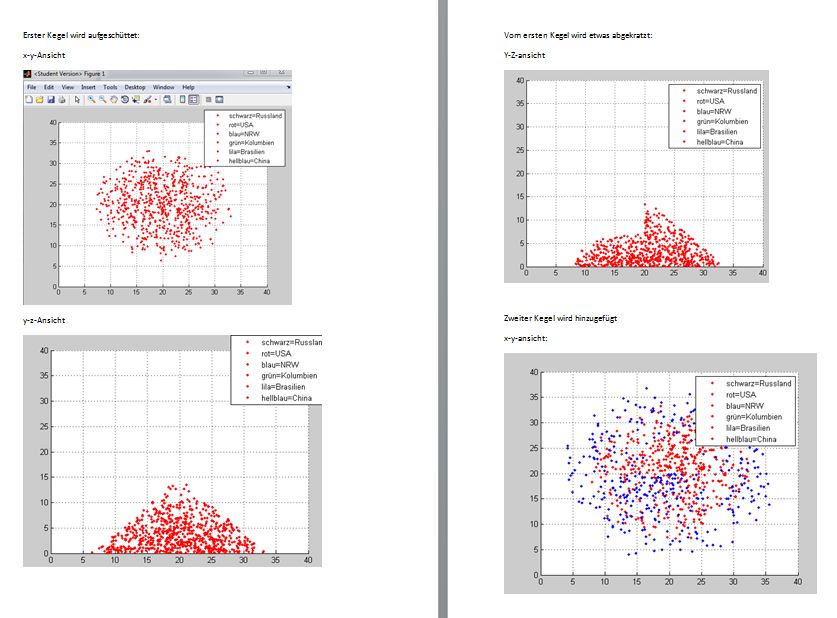

Sry das mit den Bildern hatte erst net geklappt deswegen hier nochmal extra Wink

 Beschreibung:

Download
 Dateiname:  Kegel1.2.JPG
 Dateigröße:  44.87 KB
 Heruntergeladen:  547 mal
 Beschreibung:

Download
 Dateiname:  Kegel1.1.JPG
 Dateigröße:  84.96 KB
 Heruntergeladen:  531 mal
Private Nachricht senden Benutzer-Profile anzeigen
