Verfasst am: 24.11.2015, 15:06 Titel: Abfrage nach Operand

Hallo,

wie kann ich den Abfragen ob eine Variable addiert oder subtrahiert wurde?
Ich möchte nach Bestimmung des Schnittpunktes(s) der beiden Geraden ob von v2 oder u2 der Normalenvektor subtrahiert oder addiert wurde.

Code:

for jj = 2:n % Straßensegment mit 2 Dreiecken
% 1.wo ist überstumpfe Winkel(180°<L<360°)?
tf = isContourClockwise_liemor(xy(1, jj-1:jj+1), xy(2, jj-1:jj+1)); % im Uhrzeigersinn = überstumpf
L = xy(:, jj-1:jj+1);% [xy(:, jj-1:jj); xy(:, jj:jj+1)]; %

% differenzen
dL = L(:, 1:end-1) - L(:, 2:end);
allLength = (sqrt((dL(1, :).^2 + (dL(2, :).^2))));
%normalenvectoren
dy = thresh.*(dL(1, :))./allLength;
dx = -thresh.*(dL(2, :))./allLength;

%gerade zwischen p-1 - p
t1 = isContourClockwise_liemor([L(1, 1:2) L(1, 2)+dx(1)], [L(2, 1:2) L(2, 2)+dy(1)]);
if ~xor(t1, tf) > 0
u2 = L(:, 1:2) - [dx(1) dx(1); dy(1) dy(1)];
else
u2 = L(:, 1:2) + [dx(1) dx(1); dy(1) dy(1)];
end

%zweite gerade zwischen p - p+1
t2 = isContourClockwise_liemor([L(1, 2)+dx(2) L(1, 2:3)], [L(2, 2)+dy(2) L(2, 2:3) ]);
if ~xor(t2, tf) > 0
v2 = L(:, 2:3) - [dx(2) dx(2); dy(2) dy(2)];

else
v2 = L(:, 2:3) + [dx(2) dx(2); dy(2) dy(2)];

end
l1= cross([u2(:,1);1],[u2(:,2);1]);% cross(u1,u2)
l2= cross([v2(:,1);1],[v2(:,2);1]);% cross(v1,v2)

% schnittpunkt l1,l2
s = cross(l1,l2);
p = Convert2Homogeneous(l3);

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 24.11.2015, 16:29 Titel: Re: Abfrage nach Operand

Hallo moehre,

Die Frage ist noch nicht klar. Um welche Stelle im Code geht es denn?
Meinst Du die Zeile "if ~xor(t2, tf) > 0"? Falls ja, liefert dies nicht schon die gewünschte Antwort?

Gruß, Jan

moehre

Themenstarter

Forum-Newbie


	Beiträge: 7

	Anmeldedatum: 10.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 24.11.2015, 19:01 Titel:

Also ich habe gegeben mehrere Punkte einer Geraden.
Es werden daraus Straßen modelliert.

Berechnung: Beispielsweise habe ich xy = 3Punkte gebenen
1.) überstumpfe winkel bestimmen zwischen jj-1,jj,jj+1 mit der Funktion isContourClockwise_liemor()
2.) Differenzen zwischen den Punkten
3.) Normalenvektoren bestimmen (dy,dx)

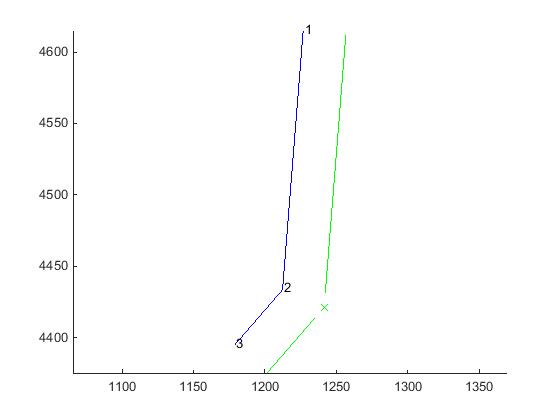

4.) Gerade u2 (aus den Punkte j-1, j (Geraden siehe Bild = grün)
5.) Gerade v2 zwischen j, j+1
6.) l1,l2 = Kreuzprodukt zur Bestimmung des Schnittpunktes
7.) Berechnung des Schnittpunktes(s) (siehe Bild grüner Punkt)

ich will jetzt in allX und allY alle Punkte reinschreiben

Code:

for ii = 1:size(allStreetsStruct, 2) % alle streetPts(96)
xy = allStreetsStruct(ii).streetPts; % Punktkoordinaten vom aktuellen Straßenabschnitt
n = size(xy, 2)-1; % Anzahl Dreiecke im Straßenabschnitt
count = count + n;

for jj = 2:n % Straßensegment mit 2 Dreiecken

% 1.wo ist überstumpfe Winkel(180°<L<360°)?
tf = isContourClockwise_liemor(xy(1, jj-1:jj+1), xy(2, jj-1:jj+1)); % im Uhrzeigersinn = überstumpf
L = xy(:, jj-1:jj+1);

% differenzen
dL = L(:, 1:end-1) - L(:, 2:end);
allLength = (sqrt((dL(1, :).^2 + (dL(2, :).^2))));
%normalenvectoren
dy = thresh.*(dL(1, :))./allLength;
dx = -thresh.*(dL(2, :))./allLength;

%gerade zwischen p-1 - p
t1 = isContourClockwise_liemor([L(1, 1:2) L(1, 2)+dx(1)], [L(2, 1:2) L(2, 2)+dy(1)]);
if ~xor(t1, tf) > 0
u2 = L(:, 1:2) - [dx(1) dx(1); dy(1) dy(1)];
ii = 0;
else
u2 = L(:, 1:2) + [dx(1) dx(1); dy(1) dy(1)];
ii = 1;
end

%zweite gerade zwischen p - p+1
t2 = isContourClockwise_liemor([L(1, 2)+dx(2) L(1, 2:3)], [L(2, 2)+dy(2) L(2, 2:3) ]);
if ~xor(t2, tf) > 0
v2 = L(:, 2:3) - [dx(2) dx(2); dy(2) dy(2)];
i = 0;
else
v2 = L(:, 2:3) + [dx(2) dx(2); dy(2) dy(2)];
i = 1;
end
l1= cross([u2(:,1);1],[u2(:,2);1]);% cross(u1,u2)
l2= cross([v2(:,1);1],[v2(:,2);1]);% cross(v1,v2)

% schnittpunkt l1,l2
s = cross(l1,l2);
p = Convert2Homogeneous(s);

%3.aufbau des Dreiecks später anpassen!!!!!!!!!!!!!!!!!!!!!!
allX = [L(1, 1)+dx; L(1, 1)-dx];
allY = [L(2, 1)+dy; L(2, 1)-dy];
end
end

Funktion ohne Link?

wie kann ich allX, allY anpassen das der eine Punkt beim überstumpfen winkel (der berechnete Schnittwinkel S) genommen wird und die anderen bleiben identisch

Ziel ist es bei Straßen mit starken Kurven Lücken zu vermeiden.


Beschreibung:

Download

Dateiname:


Dateigröße:

11.57 KB

Heruntergeladen:

285 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 25.11.2015, 13:25 Titel:

Hallo moehre

Es wäre ein beachtlicher Aufwand sich in Deinen Code reinzuarbeiten. Alleine schon die Liste zu lesen und den bezug zum Code herzustellen, erfordert erhebliche Zeit. Schon der erste Satz ist nicht trivial:

Zitat:

Beispielsweise habe ich xy = 3Punkte gebenen

Was bedeutet "xy= 3Punkte"?

Zitat:

wie kann ich allX, allY anpassen das der eine Punkt beim überstumpfen winkel (der berechnete Schnittwinkel S) genommen wird und die anderen bleiben identisch

Welches ist "der eine Punkt" und welches sind "die anderen"?

Kannst Du die Frage auf die relevanten Code-Zeilen beschränken?
Ich vermute, in der bisherigen Form wird die Frage im Forum nicht beantwortet.

Gruß, Jan
