Abschnittsweise Funktion



H.Heckmeck
Forum-Anfänger

Forum-Anfänger


Beiträge: 11
Anmeldedatum: 28.11.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.12.2018, 10:49     Titel: Abschnittsweise Funktion
  Antworten mit Zitat
Hallo!
Ich bin ziemlich neu mit MATLAB/Octave, und hoffe daher hier auf Hilfe.
Ich möchte einen Plot erzeugen wie den angehängten, bekomme aber nur so etwas wie den anderen heraus. Ich habe die jeweiligen Abschnitte und Funktionen identifiziert, aber ich bekomme es nicht hin, dass die Funktion bei jedem Abschnitt neu beginnt. In einer Tabellenkalkulation würde ich zusätzliche Spalten einfügen, die die Zeit auf der X-Achse für jeden neuen Abschnitt neu starten und damit rechnen. Ich kann das natürlich auch versuchen in MATLAB zu programmieren, aber ich vermute mal, dass es hier eleganter geht? Bin für jeden Hinweis dankbar!

Mein Code sieht z.B. so aus, aber wie gesagt...
Code:

% Abschnitte 0 bis 4 sind in cycle geladen
% polynom_ab und _zu sind Ergebnisse aus polyfit()

time = ([1:1:2080]');
levelcalc = zeros(length(cycle),1);

for i=1:length(levelcalc)
           if cycle(i,:) == 0
            levelcalc(i,:) = levelcalc_max;
           endif
           if cycle(i,:) == 4
            levelcalc(i,:) = levelcalc_max;
           endif
           if cycle(i,:) == 2
            levelcalc(i,:) = levelcalc_min;
           endif
           if cycle(i,:) == 1
            levelcalc(i,:) = _levelcalc_max - polynom_ab(:,1)*time(i,:)^2+polynom_ab(:,2)*time(i,:);
           endif
           if cycle(i,:) == 3
            levelcalc(i,:) = levelcalc_min+polynom_zu(:,1)*time(i,:)^2-polynom_zu(:,2)*time(i,:);
           endif
        endfor

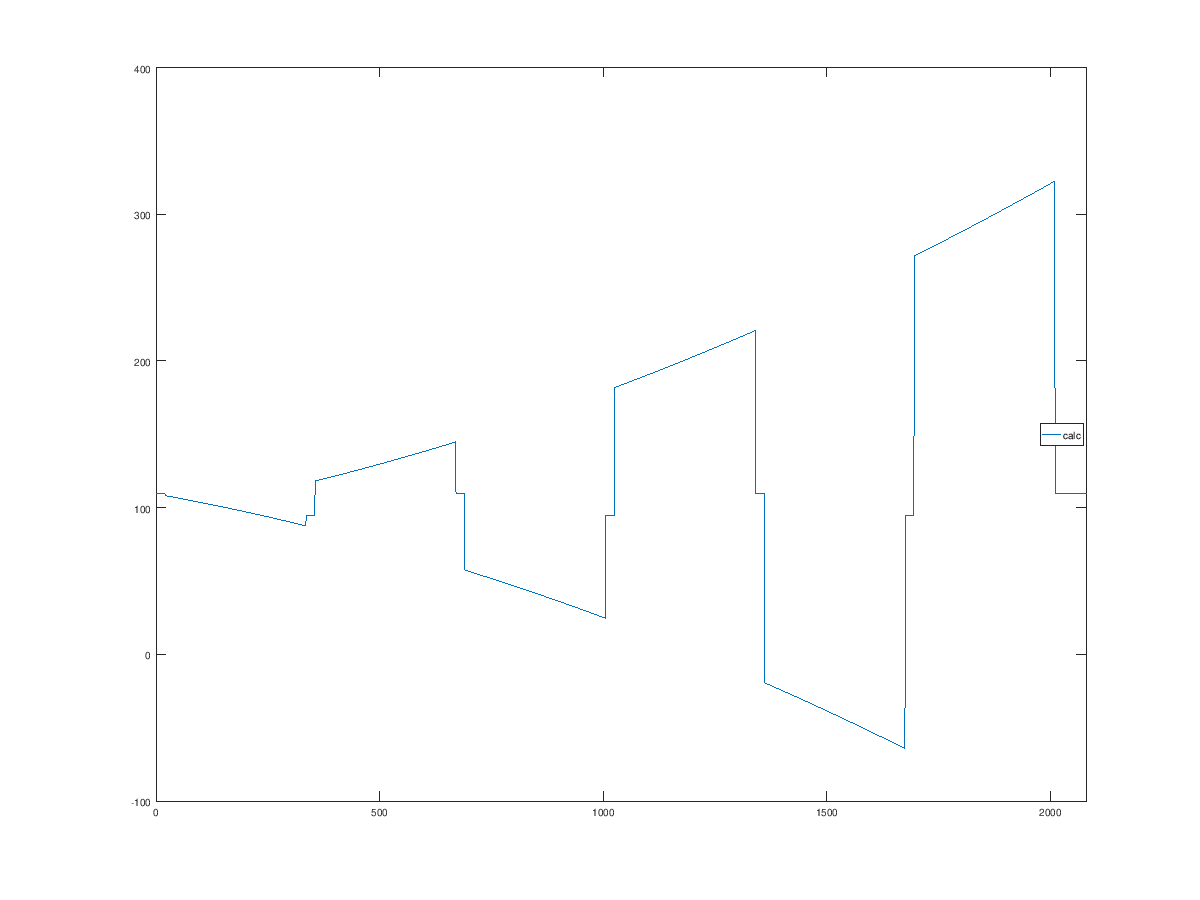

 Beschreibung:
Das kriege ich

Download
 Dateiname:  referenz_TW.png
 Dateigröße:  11.42 KB
 Heruntergeladen:  17 mal

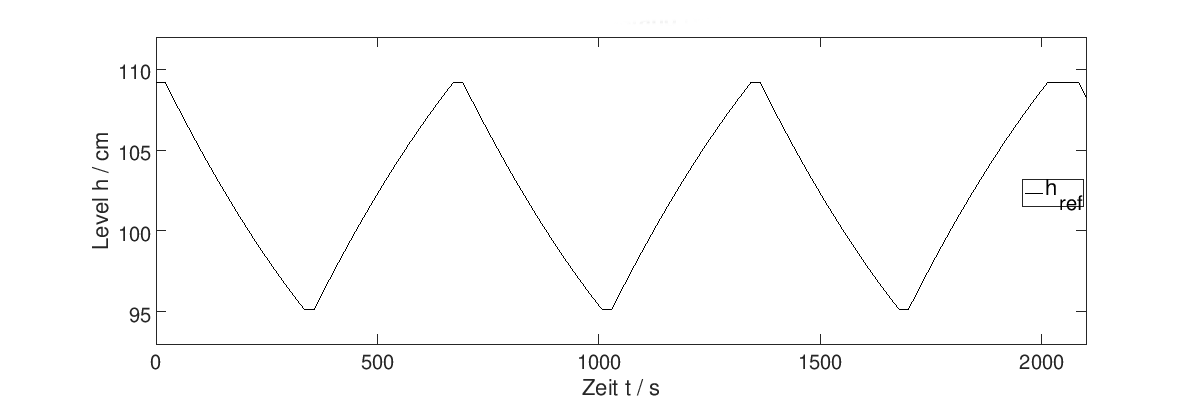

 Beschreibung:
Das möchte ich

Download
 Dateiname:  calc_ref.png
 Dateigröße:  10.76 KB
 Heruntergeladen:  19 mal
