Verfasst am: 06.05.2011, 11:26 Titel: Abspeicherung Figure: Verfälschte Grafik (R2010b)

Hallo zusammen,

vielleicht hat der ein oder andere auch schon mal so ein ähnliches Problem gehabt und kann mir an dieser Stelle weiterhelfen.

Also es geht darum, dass ich eine Figure (mit 4 subplots) in eine Datei abspeichern möchte.

Hierzu benutze ich bspw. für jpg-Abspeicherung
1) print -djpeg -r300 test.jpg
2) saveas (handle_fig, 'test.jpg', 'jpg')

Verwende ich einen der oberen Befehle, wird die Figure nur unschön abgespeichert (siehe Datei testversion1_1.jpg).

Speicher ich dagegen die Figure über das Menü File\ SaveAs ab, so wird die Figure normal abgespeichert (siehe testversion2_1.jpg)

Wenn mir hier jemand weiterhelfen könnte, wie die Figure auch per Befehl schön abgespeichert werden kann, wäre ich sehr dankbar!

Code:

% Code zum Öffnen der Figure

fig_fw_single = figure ( 'Name', 'test', 'Renderer', 'OpenGL', 'PaperType', 'A3' );
set ( fig_fw_single, 'units', 'normalized', 'outerposition', [ 0 0 1 1 ] );

% und für den ersten Plot, in dem der Text grün eingerendert wird:
strg_sub_fig1 = sprintf('textbeispiel \nnochmal text');
sub_fig1_txt = text ( ncol*0.02, nlin*0.93, strg_sub_fig1, 'BackgroundColor', [ .7 .9 .7] );
set ( sub_fig1_txt, 'FontSize', 10', 'FontUnits', 'normalized' );

Funktion ohne Link?


Beschreibung:

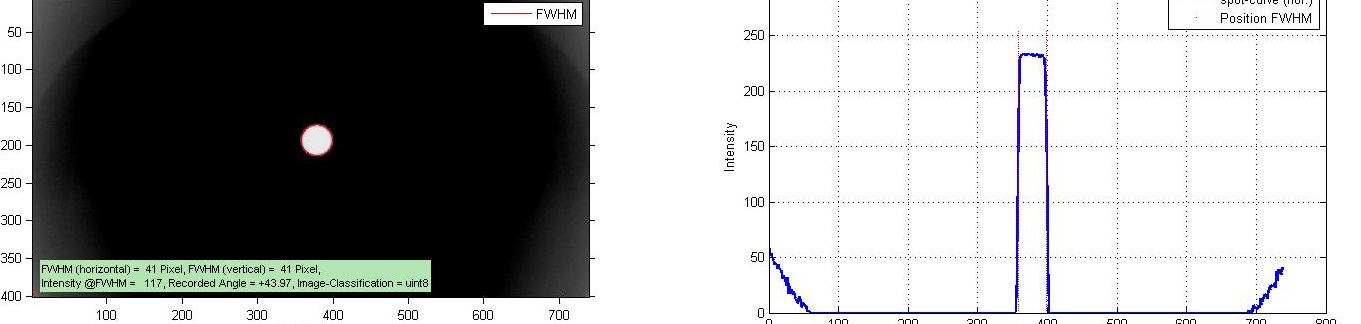

schöne Grafik (R2010b)

Download

Dateiname:


Dateigröße:

193.59 KB

Heruntergeladen:

318 mal


Beschreibung:

unschöne Grafik (R2010b)

Download

Dateiname:


Dateigröße:

368.06 KB

Heruntergeladen:

388 mal
