Verfasst am: 23.09.2012, 00:57 Titel: Abstand der Zahlen an den Achsen definieren?!

Hallo zusammen,

ich habe eine kleines Problem und zwar muss ich Plots erstellen.
Jedoch habe ich beim Anpassen der Font-Größe Probleme.
Ich möchte die Plots als JPEG in eine Latex-Datei einbinden.

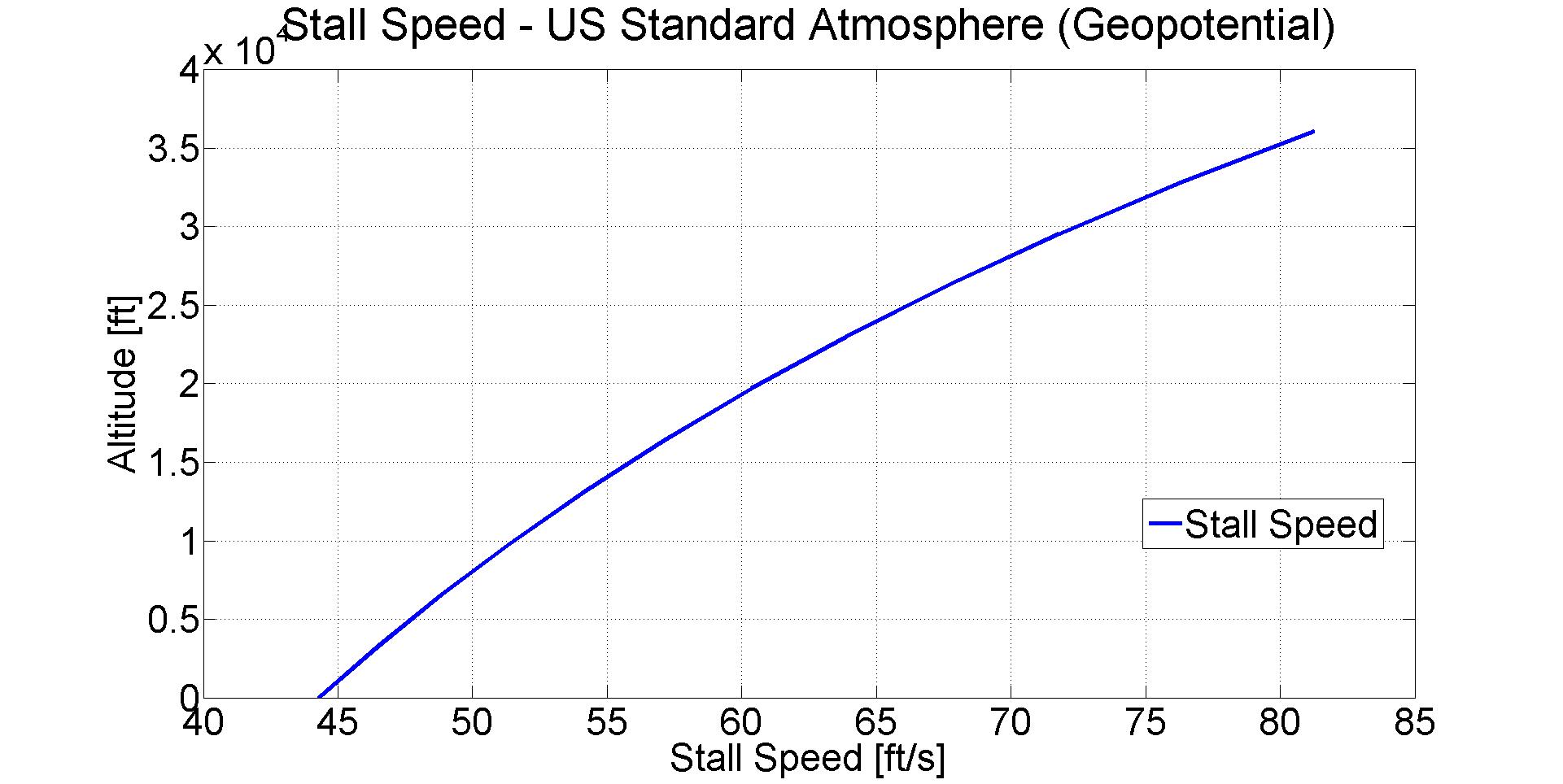

Wie man in dem angehängten Bild sehen kann, überschneiden sich im "Ursprung" die Zahlen einwenig. Evtl muss ich diese auch nocht etwas größer machen.
Gibt es eine Möglichkeit, die Zahlen automatisch (mit Befehl im Programm) weiter nach links (y-Achse) und weiter nach unten (x-Achse) zu verschieben?
Die Achsebeschriftung soll ebenfalls um diesen Abstand verschoeben werden.

Ich erstelle die Plots wie folgt:

Code:

plot(Stall_Speed(1:end),altitude_ft(1:length(Stall_Speed)),'b','LineWidth',4);
hold on

grid on

%Label of the Plot

title('Stall Speed - US Standard Atmosphere (Geopotential)','FontSize',40)
xlabel('Stall Speed [ft/s]','FontSize',35)
ylabel('Altitude [ft]','FontSize',35)
set(gca,'FontSize',35);
legend('Stall Speed','Location','best');
saveas(gcf, 'Stall-Speed', 'fig')

Funktion ohne Link?

Vielen Dank für eure schnelle Hilfe!

Beste Grüße,

Sebastian


Beschreibung:

Download

Dateiname:


Dateigröße:

155.51 KB

Heruntergeladen:

582 mal

sebastian1013

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.02.11

	Wohnort: ---

	Version: R2011b

Verfasst am: 24.09.2012, 03:24 Titel:

Hallo,
hat keiner eine Idee?
Fehlen Angaben meinerseits?
Danke für eure Hilfe!

Beste Grüße!

tschun

Forum-Fortgeschrittener


	Beiträge: 73

	Anmeldedatum: 05.04.12

	Wohnort: ---

	Version: ---

Verfasst am: 24.09.2012, 08:46 Titel:

Hi,

ich würde einfach den ersten Wert der x-Achse (y-Achse) nicht anzeigen lassen:

Code:

bla=get(gca,'ytick');
set(gca,'ytick',bla(2:end))

Funktion ohne Link?

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 24.09.2012, 12:10 Titel:

Hallo,

ein anderer Workaround wäre, die gesamte Graphik etwas in die Breite zu ziehen (je nach dem, was du dir so vorstellst), oder natürlich die fontsize ggf. etwas zu verringern. 40 und 35 ist schon *sehr* groß. Wenn der Plot später über eine gesamte Seitenbreite geht, dann reicht auch deutlich weniger (vllt. 22). Aber das ist natürlich Geschmackssache.

P.S.: Jpeg ist eines der schlechtesten Formate, in denen du solche Plots abspeichern kannst. Wenn du nicht *.eps nimmst, dann würde ich dir wenigstens *.png ans Herz legen. Du wirst den Unterschied sofort in deinem *.ps / *.pdf Dokument sehen.

Beste Grüße

sebastian1013

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.02.11

	Wohnort: ---

	Version: R2011b

Verfasst am: 24.09.2012, 21:38 Titel:

Hey,
vielen Dank für eure Antworten.
Leider bin ich kein Latex-Experte und bin mir nicht sicher ob ich png und jpeg dateien "einfach" zusammen einbinden kann. Die Font-Size ist in Ordnung, denn der Plot ist relativ klein auf dem Papier.
Die Zeit ist knapp, denn ich muss es morgen abgeben und die Plots müssen stimmen.
Wie gesagt, ich kann nicht jeden einzeln bearbeiten, dass ist viel zu aufwändig.
Ich denke ich werde den ersten Wert weglassen, dass müsste passen Wink

Danke nochmal und einen schönen Abend!
