Abstand zweier Plotts berechnen |
|
| stan |
Forum-Newbie
|
 |
Beiträge: 2
|
|
|
|
Anmeldedatum: 08.09.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 08.09.2014, 14:11
Titel: Abstand zweier Plotts berechnen
|
 |
Guten Tag,

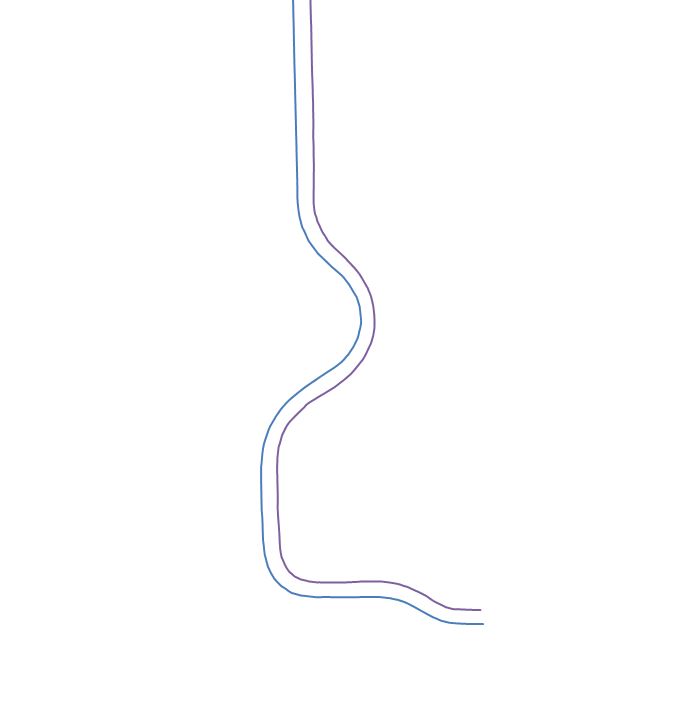

ich möchte gern den Abstand zw. zwei Plots/Kurven an vordefinierten Stellen messen bzw. ausschreiben lasen. Die erste Auswertstelle soll der Anfangspunkt der Kurve sein. Die anderen Messpunkte sollen durch einen gewissen Abstand vom Anfangspunkt entlang der Kurve definiert werden.
Die Kurven habe ich als x,y txt/excel-Datei oder aber als igs-Datei.
Ich habe mich noch nie mit Matlab auseinandergesetzt!
Das plotten von den Kurven habe ich schon mal hingekriegt, wie ich weiter vorgehen soll, habe ich keine Ahnung.
Bitte um eure Hilfe!!!
Danke im Voraus!
| Beschreibung: |
|
Download |
| Dateiname: |
Plots.JPG |
| Dateigröße: |
21.54 KB |
| Heruntergeladen: |
232 mal |
|
|
|
|
|
|
| matthiasseibold |
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 01.09.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.09.2014, 10:19
Titel:
|
|
Der zurückgelegte Weg lässt sich so berechnen:
http://de.wikipedia.org/wiki/L%C3%A.....ik)#L.C3.A4ngen_von_Wegen
Und den Abstand der beiden Punkte kannst du berechnen, indem du den Betrag der Differenz der beiden Vektoren ermittelst.
Wenn die Funktionen der beiden Kurven bekannt sind dürfte das funktionieren. Ich hoffe, dass hilft die weiter!
|
|
|
|
| stan |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 08.09.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.09.2014, 16:50
Titel:
|
|
| |
 |
 |
Hallo,
danke für die Antwort!
bis jetzt habe ich folgendes geschaft:
%Programm
a2 = X2_2(:,1);
b2 = X2_2(:,3);
a4 = X4_4(:,1);
b4 = X4_4(:,3);
plot(b2,a2,'b.-',b4,a4,'b.-');
title('Blechdicke-Auswertung')
hold on;
Als Ergebnis werden zwei Kurven erzeugt, die sehr nah zu einander liegen.
Nun möchte ich die Abstände zwischen den beiden Kurven auswerten.

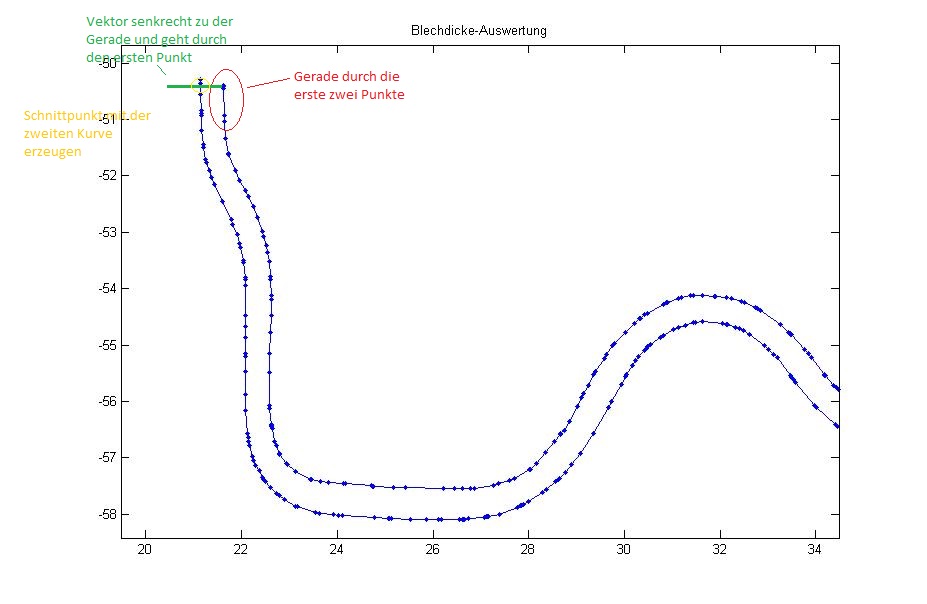

Auf das angehängte Bild habe ich versucht, das Problem graphisch darzustellen.
Grundsätzlich will ich bei Punkt 1 anfangen und alle existierende Punkte auf die eine Kurve durchgehen.
Also durch Punkt 1 und 2 möchte ich als erstes eine gerade definieren. Danach mochte ich einen Vektor definieren, der senkrecht dieser Gerade ist und durch den ersten Punkt durchgeht. Der Vektor erzeugt einen Schnittpunkt auf die zweite Kurve.
Schließlich möchte ich der Abstand zwischen den Anfangspunkt und den im letzten Schritt erzeugten Schnittpunkt auswerten.
Die ganze Prozedure soll für jeden Punkt auf die eine Kurve gemacht werden!
Ich hoffe ich habe mein Problem verständlich erklärt.
Danke für eure Hilfe!
Gruß
| Beschreibung: |
|
Download |
| Dateiname: |
plot1.jpg |
| Dateigröße: |
67.29 KB |
| Heruntergeladen: |
247 mal |
|
|
|
|
|
|
|
