Abstände der Funktionswerte zur x-Achse darstellen (s.Bild)

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

ente187

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 18.11.17

	Wohnort: ---

	Version: ---

Verfasst am: 18.11.2017, 16:16 Titel: Abstände der Funktionswerte zur x-Achse darstellen (s.Bild)

Hallo zusammen,

ich habe ein Problem beim darstellen von Abständen von Abweichungen einer linearen Regression zur x-Ache. Es fehlen die gelben Linien die ich in der Grafik dazugemalt habe. Ich kann die Punkte miteinander verbinden aber das rechtwinklige Verbinden von der x-Achse zur einem Punkt bekomme ich nicht hin.
Es müsste ja so aussehen:

x - y

Kann mir jemand sagen, wie ich das umsetzten kann ohne Matlab Bibliotheksfunktionen zu benutzen?

Code:

%Was ich bisher habe
clear; clc;
example=input('[1]Beispiel,[2]Excel,[3]Tastatureingabe: ');
if example==1
x=[1.1,1.9,2.3,2.8,3.1];
y=[2.8,3.0,3.3,3.5,3.8];
n=length(x);
elseif example ==2
file='Blatt.xlsx';
x=xlsread(file,'A1:A8');
y=xlsread(file,'B1:B8');
n=length(x);
else
n=input('Wie viele Koordinaten moechten Sie eingeben?: ');
for k=1:n
x(k)=input(['Geben Sie den x-Wert fuer Koordinate',num2str(k),'ein: ']);
y(k)=input(['Geben Sie den y-Wert fuer Koordinate',num2str(k),'ein: ']);
end
end

sumx=0; sumy=0; sumxy=0; sumx2=0;
for k=1:n
sumx=sumx+x(k);
sumy=sumy+y(k);
sumxy=sumxy+(x(k)*y(k));
sumx2=sumx2+((x(k))^2);
end

a=((sumxy*n)-(sumx*sumy))/((sumx2*n)-(sumx^2));
b=((sumx2*sumy)-(sumxy*sumx))/((sumx2*n)-(sumx^2));
p=@(r) a*r+b;

nn=100;
xmin=min(x)-2;
xmax=max(x)+2;
xx=linspace(xmin,xmax,nn);

for k=1:nn
xi=xx(k);
yy(k)=p(xi);
end

for k=1:n
if y(k)>=p(x(k))
yr(k)=abs(y(k)-p(x(k)));
else
yr(k)=-abs(y(k)-p(x(k)));
end
end

figure(1);
subplot(1,2,1)
plot(xx,yy,'r:','linewidth',2); grid on; hold on; title('Regression');
plot(x(:),y(:),'c*','linewidth',2);
subplot(1,2,2)
plot(x(:),yr(:),'b*','linewidth',2); grid on; title('Residuen');

Funktion ohne Link?

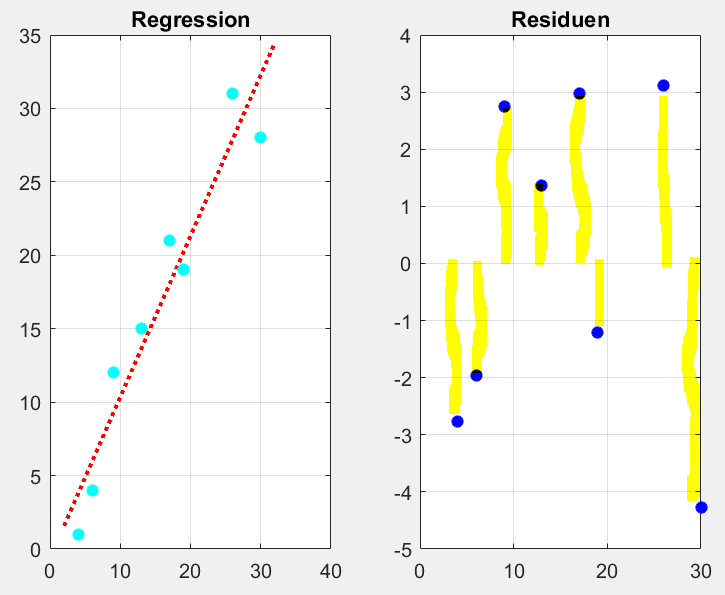

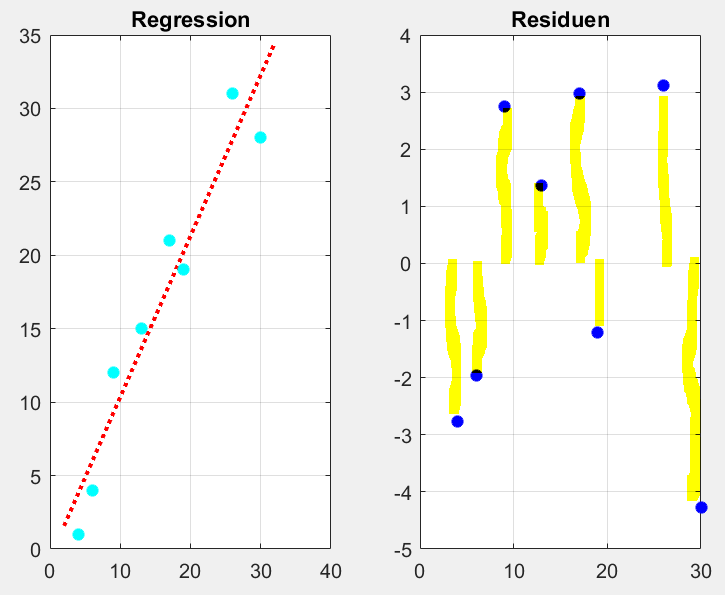

Beschreibung:

Mir fehlen quasi die gelben Linien.

Download

Dateiname:


Dateigröße:

30.69 KB

Heruntergeladen:

388 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.11.2017, 16:56 Titel:

Hallo,

eine Linie kannst du mit

Code:

plot([x1, x2], [y1, y2])

Funktion ohne Link?

plotten.

Grüße,
Harald

ente187

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 18.11.17

	Wohnort: ---

	Version: ---

Verfasst am: 18.11.2017, 18:09 Titel:

Hi,

vielen Dank für die schnelle Antwort. Wie man grundsätzlich Linien zeichnet weiß ich.
Folgendes funktioniert (noch nicht so schön, aber geht):

Code:

plot([x(1),x(1),x(2),x(2),x(2),x(3),x(3),x(3),x(4),x(4),x(4),x(5),x(5),x(5),x(6),...
x(6),x(6),x(7),x(7),x(7),x(8),x(8)],[yr(1),0,0,yr(2),0,0,yr(3),0,0,yr(4),0,0,...
yr(5),0,0,yr(6),0,0,yr(7),0,0,yr(8)],'c-','linewidth',2);hold on;

Funktion ohne Link?

Bild im Anhang.
Aber es sollen ja beliebig viele Linien werden. Je nach dem, wie viele Koordinaten für die Regression zur Verfügung stehen, umso mehr Linien sollen gezeichnet werden.
Nur weiß ich nicht, wie ich das in eine Schleife unterbringen kann. Ich hoffe ihr könnt meine Gedanken dazu anstoßen.

Viele Grüße
Emre

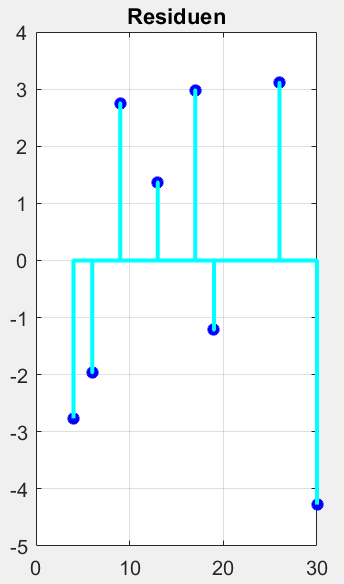

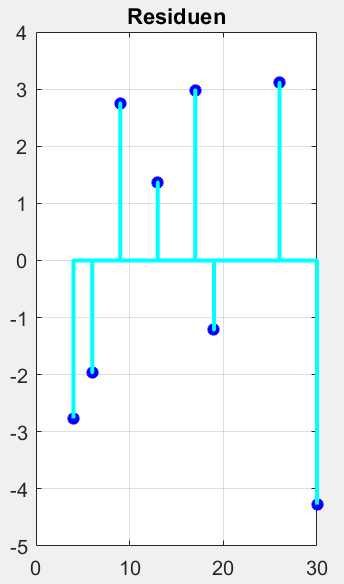

Beschreibung:

manuell eingepflegte Linien

Download

Dateiname:


Dateigröße:

13.66 KB

Heruntergeladen:

409 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.11.2017, 18:30 Titel:

Hallo,

warum versuchst du denn, alles in einen Befehl zu quetschen? Mach doch gleich eine Schleife über die Punkte

Code:

hold on
for k = 1:numel(x)
plot([x(k), x(k)], [0, y(k)])
end

Funktion ohne Link?

Grüße,
Harald

ente187

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 18.11.17

	Wohnort: ---

	Version: ---

Verfasst am: 18.11.2017, 18:46 Titel: Vielen Dank!

Hallo,

vielen Dank, hat genau so Prima geklappt!
Im Nachhinein doch nicht so schwierig Rolling Eyes

Einen schönen Abend!

Viele Grüße
Emre

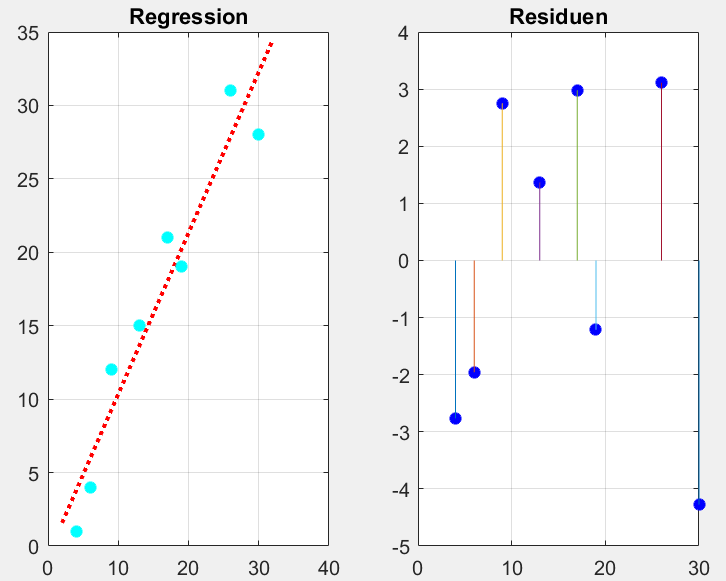

Beschreibung:

genau so wollte ich es haben

Download

Dateiname:


Dateigröße:

27.84 KB

Heruntergeladen:

408 mal
