Achse abschnittsweise anzeigen



schmarc
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 13.09.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2019, 13:15     Titel: Achse abschnittsweise anzeigen
  Antworten mit Zitat
Hallo zusammen,

ich würde gerne 3 Splines (fast waagrechte Geraden) in einem Diagramm plotten, diese jeweils aber vergrößert darstellen und leere Bereiche dazwischen entfernen.
Da die Splines einen großen y-Abstand voneinander haben, gehen bei einem Standardplot viele Details verloren (s. Bild "Unerwünscht").

Mein Ziel ist es, die y-Achse auf drei Bereiche zu begrenzen, beispielsweise die Abschnitte [-100 -94][-1 5][-93 96] wie im Bild "Erwünscht" zu sehen.

Ist es möglich eine solche Skalierung auch in Matlab vorzunehmen?

Mit ylim konnte ich leider immer nur einen Bereich abbilden und nicht mehrere ylim's miteinander koppeln. Habt Ihr Ideen hierfür?

Als Minimalbeispiel hätte ich diesen Code vorbereitet:

Code:
x=[1:5]
y1=[93 94 95 93 96]
y2=[0 1 2 4 3 ]
y3=[-99 -99 -96 -96 -95]

spline1 = spline(x, y1,x);
spline2 = spline(x, y2,x);
spline3 = spline(x, y3,x);

hold on

plot(x, spline1)
plot(x, spline2)
plot(x, spline3)



Vielen Dank im Vorraus!

 Beschreibung:
Unerwünschtes Ergebnis

Download
 Dateiname:  Unerwünscht.png
 Dateigröße:  12.54 KB
 Heruntergeladen:  237 mal

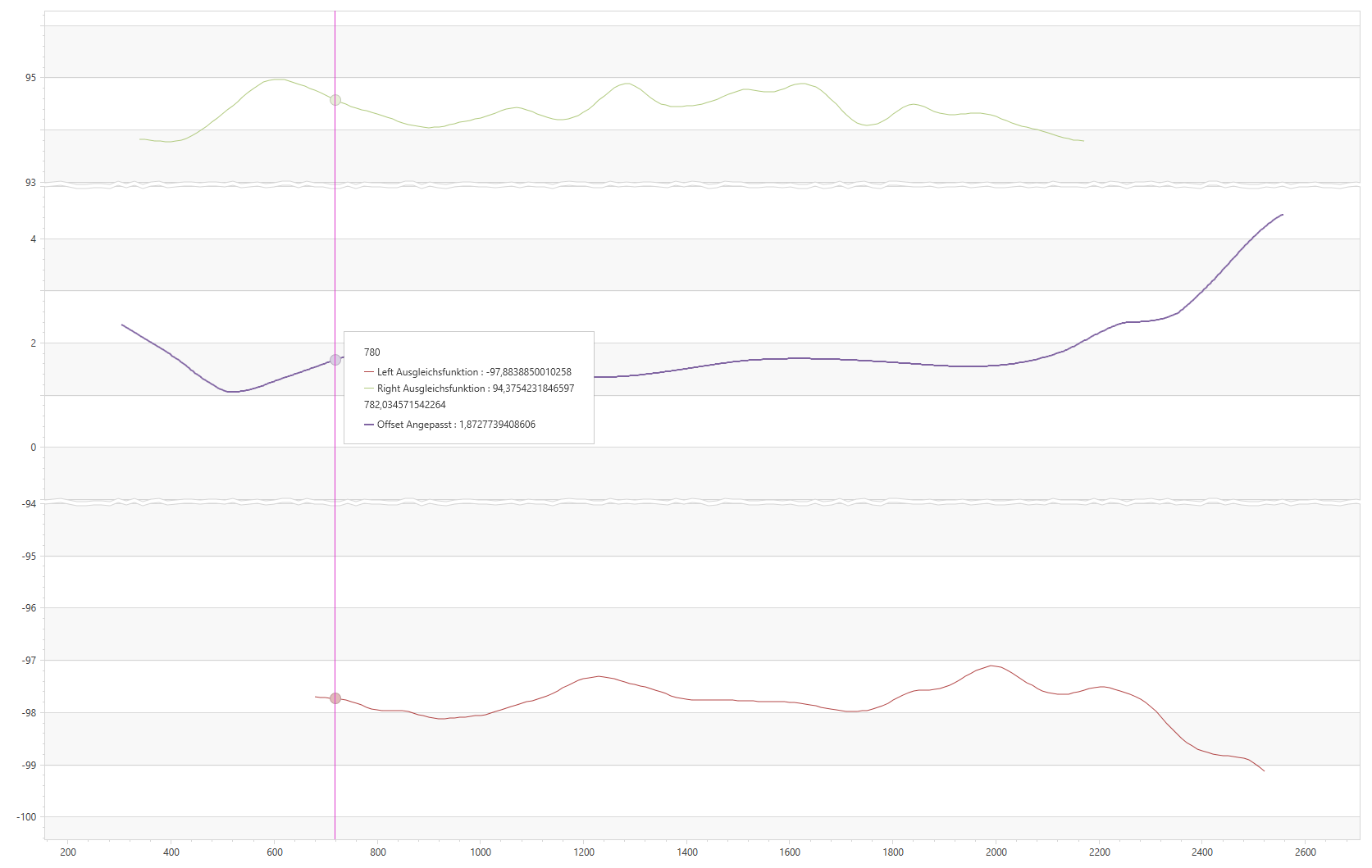

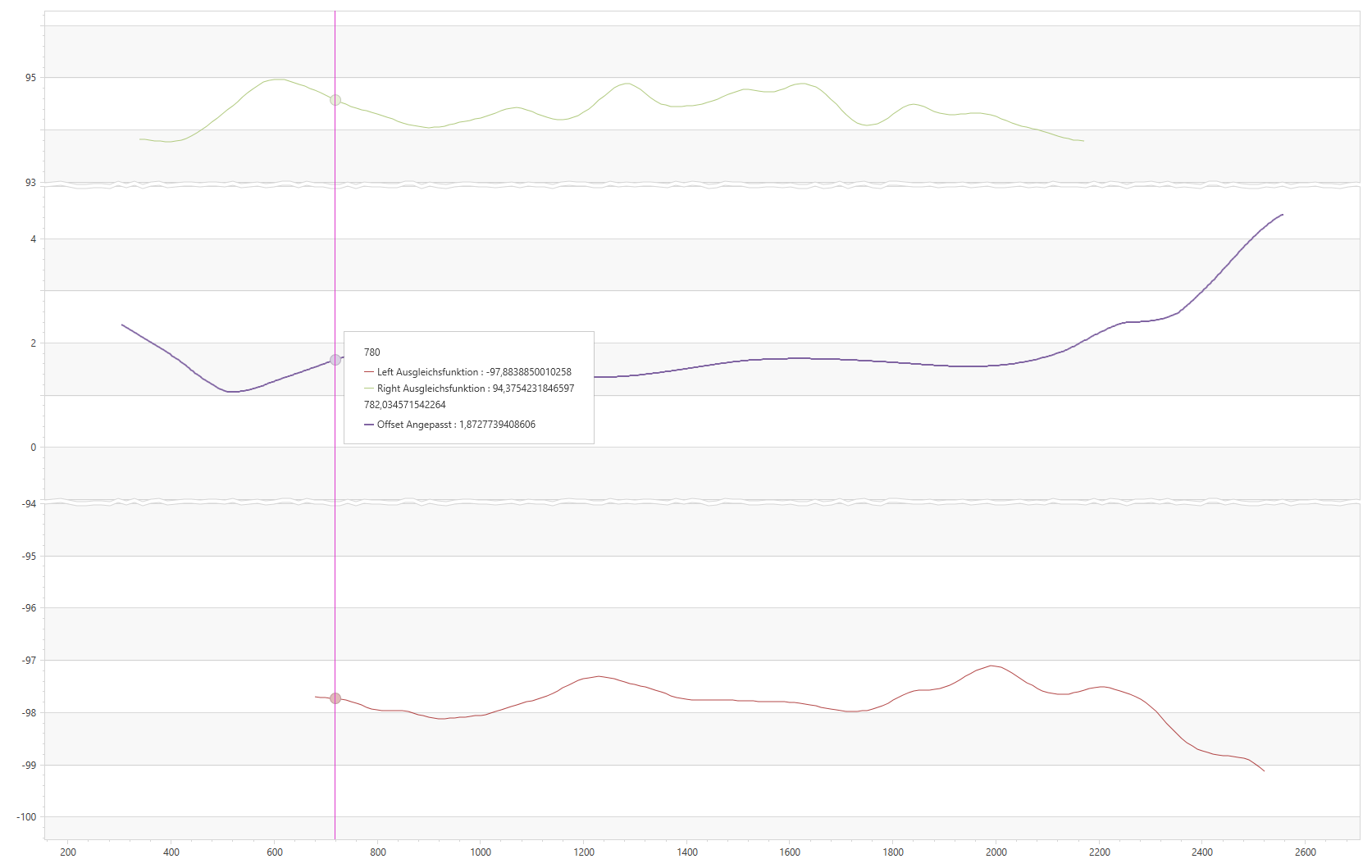

 Beschreibung:
Erwünschtes Ergebnis

Download
 Dateiname:  Beispiel_scalierung.PNG
 Dateigröße:  49.96 KB
 Heruntergeladen:  240 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 13.09.2019, 13:30     Titel:
  Antworten mit Zitat
Hallo,

Google findet:
https://de.mathworks.com/matlabcent.....eexchange/21864-breakplot

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

schmarc
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 13.09.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2019, 15:44     Titel:
  Antworten mit Zitat
Vielen Dank für die schnelle Antwort!

Leider kann der Code nur einen Bruch in den Plot einfügen. Sobald zwei Brüche erforderlich sind, funktioniert es leider nicht. In meinem Beispiel sollte über und unter Spline2 ein Bruch sein.

Dieser Code kann leider ebenfalls nur einen Bruch einfügen:
https://de.mathworks.com/matlabcent.....y-axis?s_tid=FX_rc1_behav

Immerhin weiß ich jetzt, dass es keine ganz einfache Lösung gibt wie beispielsweise ylim([-100 -94][-1 5][-93 96]) oder sowas in der Art.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 13.09.2019, 16:30     Titel:
  Antworten mit Zitat
Hallo,

du kannst den Code, der dort zur Verfügung gestellt wird, ansehen und anpassen.

Eine Alternative ist:
https://www.mathworks.com/matlabcen.....change/45760-break-y-axis

Dort sagt ein User, dass er damit auch mehrere Breaks geschafft hat. Leider gibt er kein Beispiel.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

schmarc
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 13.09.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2019, 18:03     Titel:
  Antworten mit Zitat
Alles klar, vielen Dank für den Hinweis!

Ich werd mich dann am Umschreiben versuchen.

Viele Grüße,
Marc
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.432
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 13.09.2019, 18:26     Titel:
  Antworten mit Zitat
Hallo,

bevor du das umschreibst, würde ich erst mal schauen, ob das mit dem anderen File-Exchange - Beitrag geht.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
