Verfasst am: 27.08.2012, 11:57 Titel: Achsebereich nach zoom auf Bild ausfüllen

Hallo Forum,

ich hatte anfang des Jahres die Frage schon einmal gestellt aber leider keine Antwort bekommen.
(http://www.gomatlab.de/stretch-to-fill-nach-zoom-t22003,highlight,zoom.html)

Ich habe die Hoffnung, dass ich mein Problem einfach nur zu schlecht beschrieben habe und das es trotzdem hier noch jemanden gibt, der eine Lösung für mein Problem kennt.

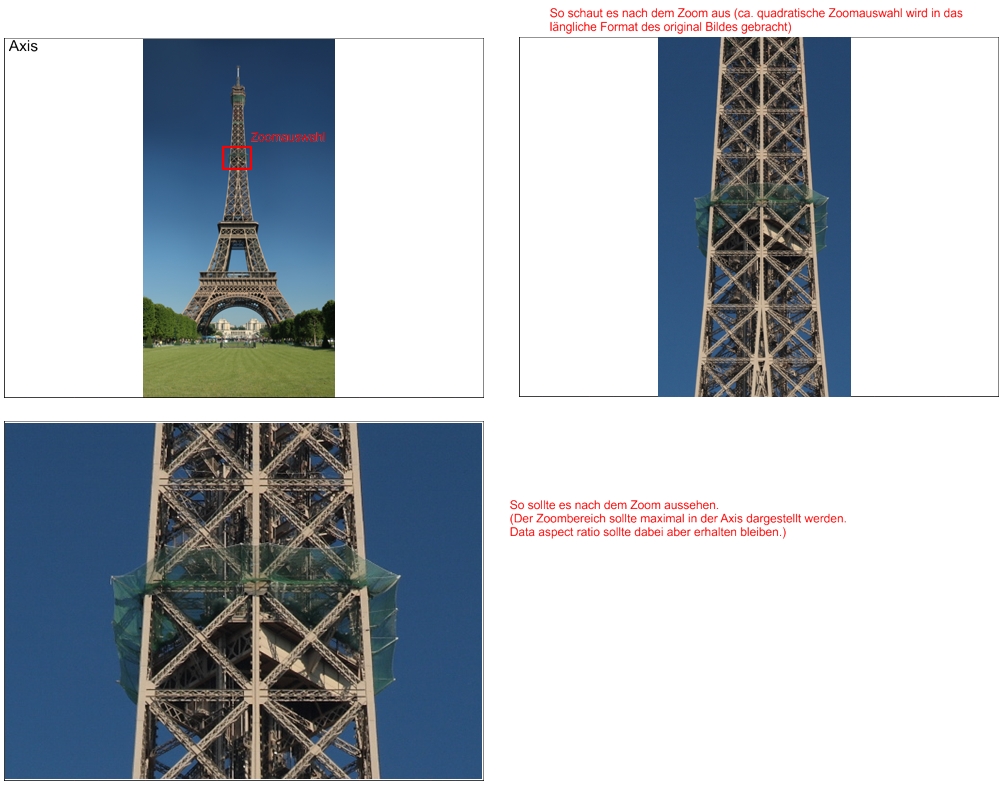

Ich habe im Anhang ein JPG gebaut das eigentlich alles zeigt. Ich google sehr fleißig nach Begriffen wie "stretch-to-fill" und "Aspect Ratio" und habe auch schon raus gefunden, dass das Verhalten welches im Anhang auf dem Bild zu sehen ist so gewollt ist.
(Bei fest gesetztem Aspect Ratio wird stretch-to-fill außer kraft gesetzt)

Nur leider möchte ich genau dieses Verhalten nicht.

Über Hilfe würde ich mich sehr freuen.

Freundliche Grüße
Localhorst

Hier noch ein Ausschnitt aus dem Code wo die Achse gefüllt wird.

Code:

...
h_mainFigure=figure(gcf);
set(h_mainFigure,'Units','pixels');
h_axes=handles.main_axes;
set(h_axes,'Units','pixels');
image(bild(:,:,az));
colormap(map);

% gui appdata füllen
setappdata(0,'high_res_img',bild);
setappdata(0,'high_res_img_path',pathname);
setappdata(0,'high_res_img_filename',filename);

%Verzerrungsfreie, möglichst bildschirmfüllende Darstellung des Bildes
set(h_axes,'DataAspectRatio',[1 1 1],...
'PlotBoxAspectRatio',[ori_image_width ori_image_height sz],...
'ActivePositionProperty','Position');
axis off
...

Funktion ohne Link?


Beschreibung:

Zoom Verhalten in Achse (JPG,300kb)

Download

Dateiname:


Dateigröße:

278.38 KB

Heruntergeladen:

535 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 27.08.2012, 15:18 Titel: Re: Achsebereich nach zoom auf Bild ausfüllen

Hallo Localhorst,

Du kannst entweder Deine eigene Zoom-Funktion erstellen, oder einfach den weißen Rahmen manuell an das Orginal-Bild anfügen, sodass es genauso aussieht wie gewollt. Beide Lösungen sind nicht gerade effizient.

Eine Lösung wäre einfacher, wenn der gepostete Code das Problem reproduzieren würde. Ein Test-Bild per RAND wäre hinreichend.

Gruß, Jan

Localhorst

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 18.02.08

	Wohnort: ---

	Version: ---

Verfasst am: 27.08.2012, 16:37 Titel:

Hi und danke für deine Antwort.

Ich bin mir aber nicht sicher ob wir das selbe meinen. Auf dem angehängten Bild sollen drei Beispielachsen dargestellt werden. Oben Links die Ausgangslage und mit rot markiert der Bereich der gezoomt werden soll. Rechts daneben ist die Achse wie sie nach dem Zoom ausschaut. Der quadratische Bereich der über die Zoom funktion (Maustaste gedrückt halten, Kasten aufziehen) ausgewählt wurde wird nicht in dem ganzen Bereich der Achse dargestellt sondern nur in dem Bereich der dem Format des original Bildes entspricht.

Ich will ja gerade keinen weißen Rahmen mehr sehen. Wenn ich aus einem sehr länglichen Bild ein zB quadratisches Gebiet über die Zoom Funktion auswähle soll dieser quadratische Bereich möglichst füllend in der Achse (äußerer schwarezer Rahmen) dargestellt werden (unteres Beispielbild)

Gruß
Localhorst
