Achsen beschriften .......und Grafik-Frage...


chunkrfg.tu.berlin
Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 03.08.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 01.03.2011, 19:55     Titel: Achsen beschriften .......und Grafik-Frage...
  Antworten mit Zitat
Hola ....
Weiß zufällig Jmd, wie man untengestellten Index und kursive Schrift einfügt bei Achsen-beschriftung

Als Beispiel findet Ihr unten einen Teil meines Codes

Code:


figure(1)
%Geschverteilung entlang der Platte
plot(x(10:10:end,:),vx_horiz,'sk');
xlabel('x/Lss')
ylabel('u/U\infty')




1.

In dem obigen Code möchte ich aber, dass ss als untengestellter Index für die Achsenbeschriftung und ss soll auch kursiv dargestellt werden....

2.

die 2.Frage ist :

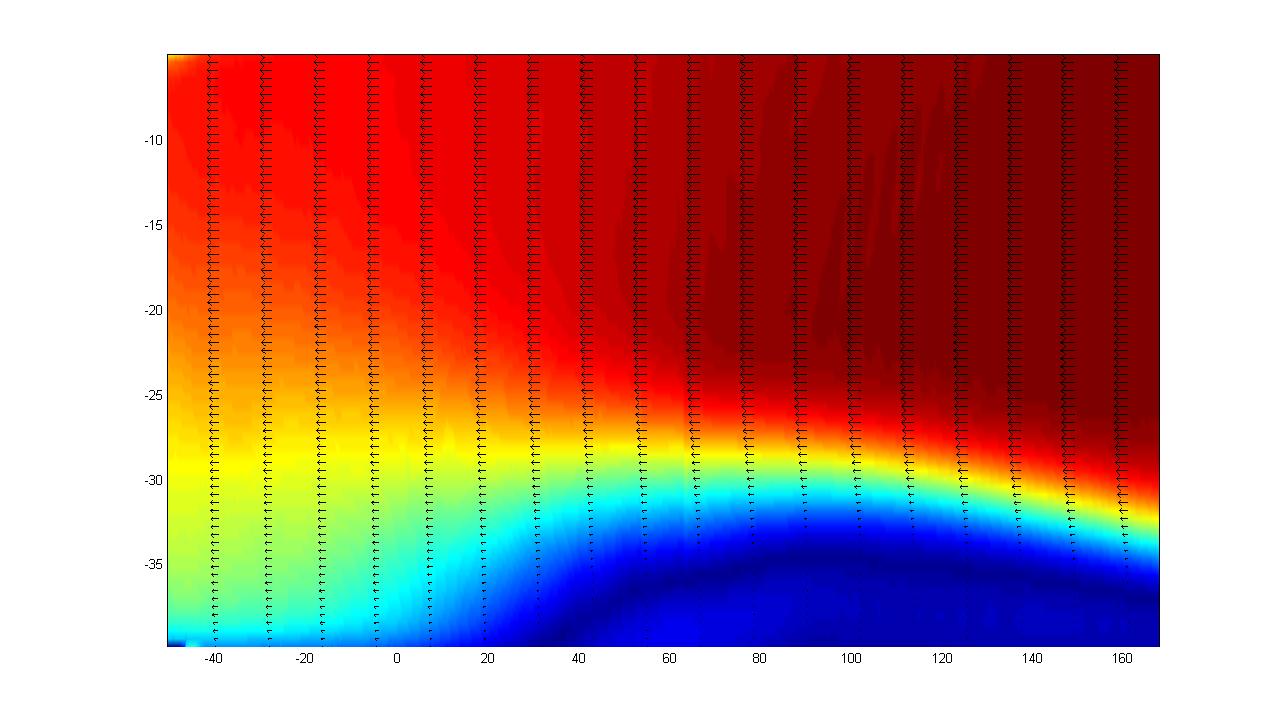

ich habe ein Grafikfenster dessen Feld ( x und y sind jeweils 465x75 Matrix ) aus Matrizen gebildet wird. Nun möchte ich aber Werte (46x1 Matrix ) darin auftragen .....hat zufällig Jmd hier auch Tipps ^^

Das Grafikfenster findet Ihr als Bild-Anhang ....


vieeeelen Dank im Voraus
ch

ganzes Bild.jpg
 Beschreibung:

Download
 Dateiname:  ganzes Bild.jpg
 Dateigröße:  95.71 KB
 Heruntergeladen:  1674 mal
Private Nachricht senden Benutzer-Profile anzeigen


ActionAndi
Forum-Anfänger

Forum-Anfänger

Beiträge: 28
Anmeldedatum: 02.08.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.03.2011, 21:17     Titel:
  Antworten mit Zitat
Also tiefgestellter Text funktioniert doch so
Code:

abc_{sss}


also geschweifte Klammern.
Private Nachricht senden Benutzer-Profile anzeigen

chunkrfg.tu.berlin
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 03.08.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 01.03.2011, 21:55     Titel:
  Antworten mit Zitat
thxxx das war aber schnell...und wie kann man die Schrift kursiv darstellen oder bold .....aber nicht über plottools........^^

thx
ch
Private Nachricht senden Benutzer-Profile anzeigen

ActionAndi
Forum-Anfänger

Forum-Anfänger

Beiträge: 28
Anmeldedatum: 02.08.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.03.2011, 22:26     Titel:
  Antworten mit Zitat
Nicht so vorschnell die Plot Tools ablehnen. Du kannst beispielsweise, den Plot so gestalten wie du willst und dann alles in ein m-File exportieren (File -> generate m-file).
Unter anderem findet man auch dies hier:
Code:

xlabel('abc_{sss}','FontAngle','italic');



Andi
Private Nachricht senden Benutzer-Profile anzeigen

chunkrfg.tu.berlin
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 03.08.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 02.03.2011, 11:00     Titel:
  Antworten mit Zitat
Hallo Andi,
heyyy Danke für die schenelle Antwort....
Hmm ich versuche plottools zu vermeiden weil ich 'ne Menge plots machen muss....einfach aus Zeitgründen ...

aber ich wusste nicht dass man nach Benutzung von plotools eine M-file generieren kann ....hmmmmm das ist natürlich sehr hilfreich ...dann muss ich prinzipiell ein Plot einmal machen dann m-file davon ausgeben lassen und sie nutzen um meine m-file so zu verändern, dass ich für die anderen plots das plottools nicht mehr benuutze.....


aber heyyyy Dabke nochmal ...
nun werde ich das ausprobieren....


viele Grüsse,
ch
Private Nachricht senden Benutzer-Profile anzeigen

chunkrfg.tu.berlin
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 03.08.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 02.03.2011, 13:30     Titel:
  Antworten mit Zitat
heyyy Andi .....das mit dem unten gestellten Index hat schon geklappt....

weiß Du zufällig wie man Mittelwert von u (u mit einem strich ) für die Achsenbeschriftung hinbekommt...


viiiielen Dank im Voraus..
Ch
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 03.03.2011, 00:29     Titel:
  Antworten mit Zitat
Hallo chunkrfg.tu.berlin,

Die Frage habe ich doch heute schon mal gelesen. Doppeltest Posten verwirrt.
Code:
ylabel('$\hat u$', 'Interpreter', 'LaTeX', 'FontSize', 16);

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

chunkrfg.tu.berlin
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 24
Anmeldedatum: 03.08.10
Wohnort: Berlin
Version: ---
     Beitrag Verfasst am: 03.03.2011, 08:18     Titel:
  Antworten mit Zitat
sorry Jan und Danke

ch
Private Nachricht senden Benutzer-Profile anzeigen
